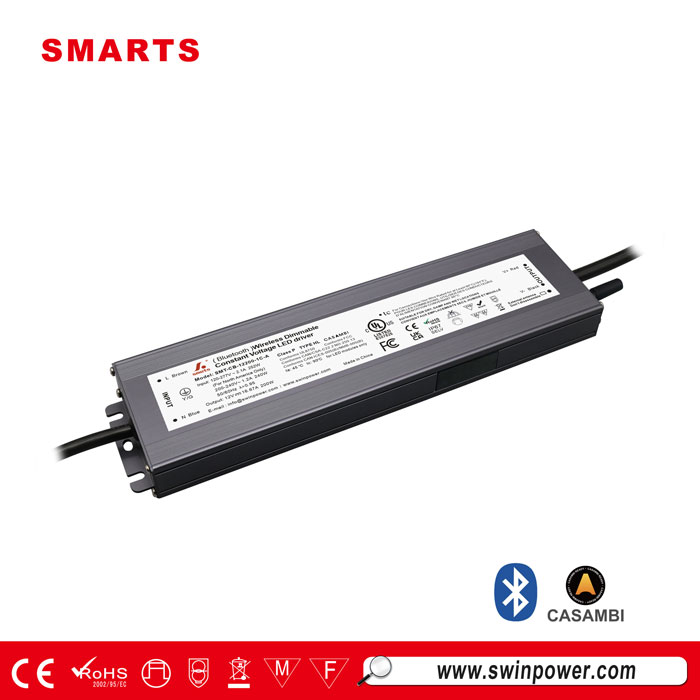

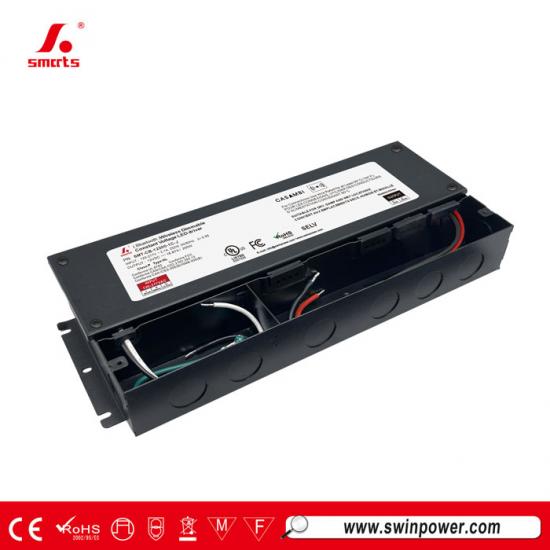

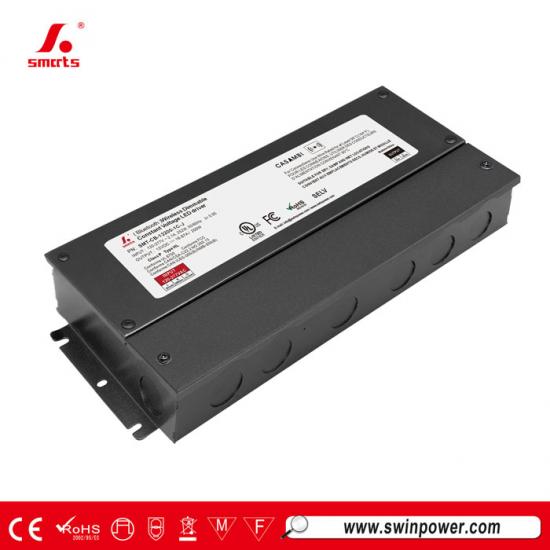

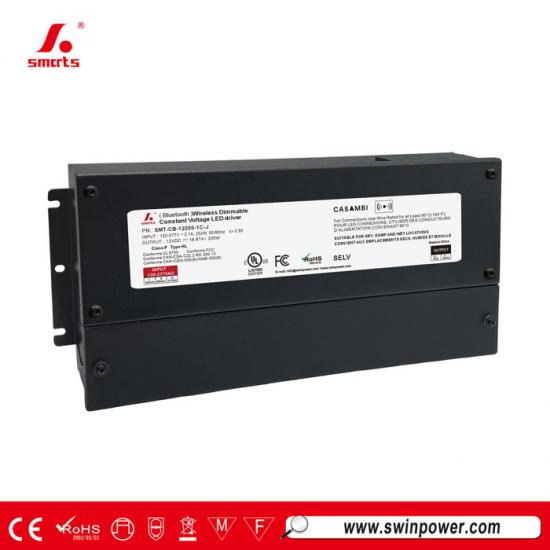

Fuente de alimentación de tira de luz LED regulable inalámbrica Bluetooth de voltaje constante 12v 200W
Voltaje constante de 100-277 V CA Fuente de alimentación LED regulable inalámbrica CASAMBI Con un rango de regulación ultra profundo de 0 a 100 %. Control preciso de las luminarias mediante una aplicación móvil. Conexión sencilla y segura.
Especificación
| Modelo | SMT-CB-12200-xC-J | SMT-CB-24200-xC-J | SMT-CB-36200-xC-J | SMT-CB-48200-xC-J | |
| Certificado | UL / FCC / ICES-005 / TIPO HL / Clase P / ROHS / REACH | ||||
| Producción | Voltaje de CC | 12 V | 24 V | 36 V | 48 V |
| Tolerancia de voltaje | ±0,5 V | ±0,5 V | ±1 V | ±1 V | |
| Regulación de carga | ±3% | ±1% | ±1% | ±1% | |
| Regulación de línea | ≤1% | ≤1% | ≤1% | ≤1% | |
| Corriente nominal | 16.67A | 8.33A | 5,55 A | 4.17A | |
| Potencia nominal | 200 W | 200 W | 200 W | 200 W | |
| ONDULACIÓN Y RUIDO (máx.) | 340 mVp-p | 310 mVp-p | 260 mVp-p | 260 mVp-p | |
| Voltaje de sobreimpulso | <3% (carga completa), <4% (sin carga) | ||||
| Aporte | Rango de voltaje | 120-277 V CA | |||
| Rango de frecuencia | 50/60 Hz | ||||
| Factor de potencia a plena carga | >0,95 | ||||
| THD(típ.) a plena carga | ≤15 % a 120 V CA ≤15 % a 277 V CA | ||||
| Eficiencia (típica) a plena carga |
88,0 % a 120 V CA
91,0 % a 277 V CA |
91,0 % a 120 V CA
93,5 % a 277 V CA |
88,5 % a 120 V CA
91,5 % a 277 V CA |
89,5 % a 120 V CA
91,5 % a 277 V CA |
|
| Corriente CA (máx.) | 2.1A | ||||
| Corriente de entrada (típ.) | 37,2 A/107 us al 50 % de pico a 120 V CA 88,4 A/284 us al 50 % de pico a 277 V CA | ||||
| Corriente de fuga | <0,5 mA | ||||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de eliminar la condición de falla. | |||
| Sobrecarga | Modo hipo del 105 % al 110 %, se recupera automáticamente después de eliminar la condición de falla. | ||||
| Sobretemperatura | Apaga el voltaje de salida y se recupera automáticamente después de que la temperatura baja. | ||||
| Ambiente | Trabajando TEMP. | -40~+45℃ (ver curva de reducción a continuación) | |||
| Humedad de trabajo | 20 - 95 % HR sin condensación | ||||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||||
| Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje XYZ 72 minutos cada uno | ||||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750; CAN/CSA-C22.2 N.° 250.13 | |||
| Tensión soportada | Entrada/Salida/P: 1,88 KVCA Entrada/Salida-FG: 1,88 KVCA Salida/FG: 0,5 KVCA | ||||
| Resistencia de aislamiento | Entrada/Salida/Salida: >100 MΩ / 500 VCC / 25 ℃ / 70 % de humedad relativa | ||||
| Prueba de inmunidad contra sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV, modo común 4 kV | ||||
| Inmunidad EMC | FCC/ICES no solicitan esta prueba. | ||||
| Emisión EMC | CFR47 FCC Parte 15 Subparte B:2020; ANSI C63.4a-2017; ICES-005 Edición 5 | ||||
| Otros | Peso neto | 2 kilos | |||
| Dimensión | 293 x 125 x 42,7 mm (largo x ancho x alto) | ||||
| Embalaje | 335*270*280 mm 10 piezas/caja | ||||
| Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden con una entrada de 120 V, carga nominal y una temperatura ambiente de 25 ℃. | ||||
| 2. Estados predeterminados: El voltaje de salida es de CC. La frecuencia de salida es de 5,2 kHz. | |||||
| 3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | |||||
|
|
|
|
|
Especificación mecánica
1. Cable de entrada 18AWG, Cable negro (L), Cable blanco (N), Cable verde (G).
2. Cable de salida 12 AWG (12 V), 14 AWG (24 V/36 V/48 V), cable rojo (+) al lado positivo (+), cable negro (-) al lado negativo (-).
3. Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse.
4. Sin atenuación, con antena externa
Diagrama de conexión de atenuación
Uso sustantivo:
USO DE CASAMBI Funcionamiento:
Productos relacionados
|
Este Controlador LED de voltaje constante de 200 W Cuenta con atenuación inalámbrica Bluetooth CASAMBI. Su carcasa de aluminio ofrece una excelente disipación del calor y una clasificación de impermeabilidad IP67. Con certificación UL, se vende principalmente en Norteamérica y cuenta con una garantía de 7 años. Modelo: SMT-CB-12200-1C-A Voltaje de entrada: 100-277 V CA
Modo de atenuación:
CASAMBI Bluetooth regulable
|
