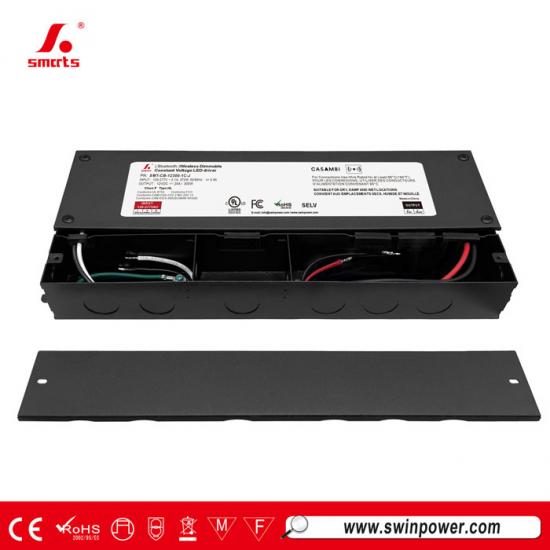

Fuente de alimentación LED de voltaje constante regulable inalámbrica de 12 V/24 V/48 V con caja de conexiones, listada en UL
El CASAMBI inalámbrico Controlador LED de voltaje constante regulable Cuenta con un diseño de caja de conexiones integrada con PFC activo. El cableado es sencillo y rápido, y se puede lograr una atenuación precisa, suave y sin parpadeos mediante una aplicación móvil.
Especificación
| Modelo | SMT-CB-12300-xC-J | SMT-CB-24300-xC-J | SMT-CB-36300-xC-J | SMT-CB-48300-xC-J | |
| Certificado | UL / FCC / ICES-005 / TIPO HL / Clase P / ROHS / REACH | ||||
| Producción | Voltaje de CC | 12 V | 24 V | 36 V | 48 V |
| Tolerancia de voltaje | ±0,5 V | ±0,5 V | ±1 V | ±1 V | |
| Regulación de carga | ±3% | ±1% | ±1% | ±1% | |
| Regulación de línea | ≤1% | ≤1% | ≤1% | ≤1% | |
| Corriente nominal | 25A | 12,5 A | 8.33A | 6.25A | |
| Potencia nominal | 300 W | 300 W | 300 W | 300 W | |
| ONDULACIÓN Y RUIDO (máx.) | 300 mVp-p | 400 mVp-p | 400 mVp-p | 400 mVp-p | |
| Voltaje de sobreimpulso | <3% (carga completa) <4% (sin carga) | ||||
| Aporte | Rango de voltaje | 120-277 V CA | |||
| Rango de frecuencia | 50/60 Hz | ||||
| Factor de potencia a plena carga | >0,95 | ||||
| THD(típ.) a plena carga | ≤15 % a 120 V CA ≤15 % a 277 V CA | ||||
| Eficiencia (típica) a plena carga |
89,0 % a 120 V CA
91,0 % a 277 V CA |
91,0 % a 120 V CA
93,5 % a 277 V CA |
89,0 % a 120 V CA
91,0 % a 277 V CA |
90,0 % a 120 V CA
92,0 % a 277 V CA |
|
| Corriente CA (máx.) | 3.1A | ||||
| Corriente de entrada (típ.) | 45,6 A/440 us al 50 % de pico a 120 V CA 94 A/480 us al 50 % de pico a 277 V CA | ||||
| Corriente de fuga | <0,5 mA | ||||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de eliminar la condición de falla. | |||
| Sobrecarga | Modo hipo del 105 % al 110 %, se recupera automáticamente después de eliminar la condición de falla. | ||||
| Sobretemperatura | Apaga el voltaje de salida y se recupera automáticamente después de que la temperatura baja. | ||||
| Ambiente | Trabajando TEMP. | -40~+45℃ (ver curva de reducción a continuación) | |||
| Humedad de trabajo | 20 - 95 % HR sin condensación | ||||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||||
| Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje XYZ 72 minutos cada uno | ||||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750; CAN/CSA-C22.2 N.° 250.13 | |||
| Tensión soportada | Entrada/Salida/P: 1,88 KVCA Entrada/Salida-FG: 1,88 KVCA Salida/FG: 0,5 KVCA | ||||
| Resistencia de aislamiento | Entrada/Salida/Salida: >100 MΩ / 500 VCC / 25 ℃ / 70 % de humedad relativa | ||||
| Prueba de inmunidad contra sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV, modo común 4 kV | ||||
| Inmunidad EMC | FCC/ICES no solicitan esta prueba. | ||||
| Emisión EMC | CFR47 FCC Parte 15 Subparte B:2020; ANSI C63.4a-2017; ICES-005 Edición 5 | ||||
| Otros | Peso neto | 2,2 kg | |||
| Dimensión | 316 x 125 x 42,7 mm (largo x ancho x alto) | ||||
| Embalaje | 365*270*305 mm 10 piezas/caja | ||||
| Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden con una entrada de 120 V, carga nominal y una temperatura ambiente de 25 ℃. | ||||
| 2. Estados predeterminados: El voltaje de salida es de CC. La frecuencia de salida es de 5,2 kHz. | |||||
| 3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | |||||
|
|
|
|
|
Especificación mecánica
1. Cable de entrada 18AWG, Cable negro (L), Cable blanco (N), Cable verde (G).
2. Cable de salida 12 AWG (12 V), 14 AWG (24 V/36 V/48 V), cable rojo (+) al lado positivo (+), cable negro (-) al lado negativo (-).
3. Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse.
4. Sin atenuación, con antena externa
Diagrama de conexión de atenuación
Uso sustantivo:
USO DE CASAMBI Funcionamiento:
