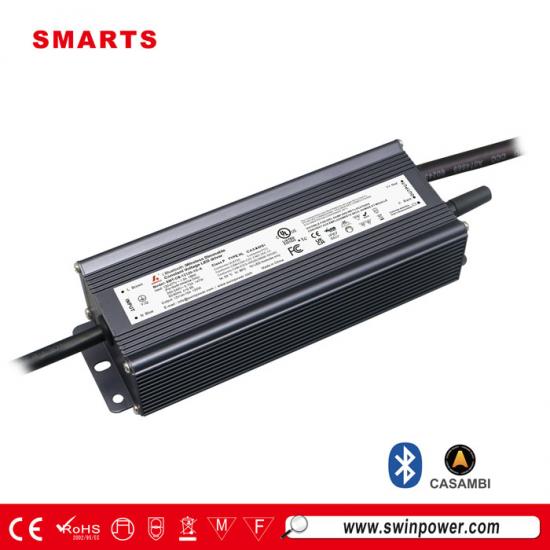

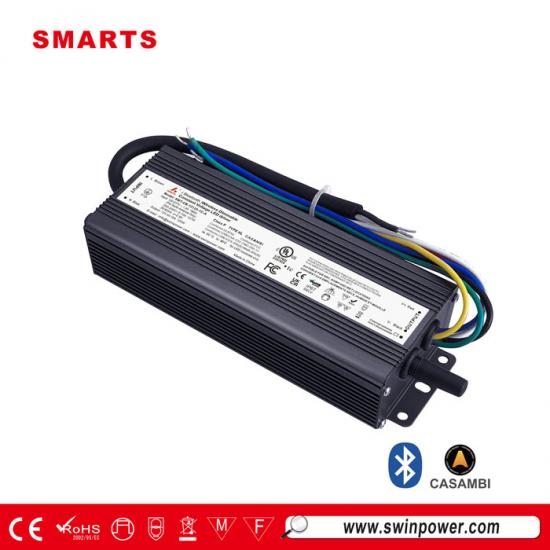

Fuente de alimentación CASAMBI Bluetooth inalámbrica regulable de 120 W para exteriores
Rango de voltaje de entrada universal de 100-277 VCA, Fuente de alimentación LED regulable CASAMBI de 120 W Con protección contra cortocircuitos, sobrecalentamiento, sobrecarga y sobretensión. Cableado sencillo y práctico, control preciso, atenuación suave y estable sin parpadeos, y 5 años de garantía.
Especificación
| Modelo | SMT-CB-12120-1C-A | SMT-CB-24120-1C-A | SMT-CB-48120-1C-A | |
| Certificado | UL/FCC/Clase P/SELV/CE | |||
| Producción | Tensión de referencia de CC | 12V | 24 V | 48V |
| Tolerancia de voltaje | ±4% | ±2% | ±2% | |
| Regulación de carga | ±3% | ±2% | ±1% | |
| Regulación de línea | ±1% | ±1% | ±1% | |
| Corriente nominal | 10A | 5A | 2.5A | |
| Potencia nominal | 120 W | 120 W | 120 W | |
| ONDULACIÓN Y RUIDO (máx.) | 240 mVp-p | 144 mVp-p | 408 mVp-p | |
| sobretensión | <3% (carga completa),<4% (sin carga) | |||
| Aporte | Rango de voltaje | 120-277 VCA | ||
| Rango de frecuencia | 47 - 63 Hz | |||
| Factor de potencia a plena carga | 0,99 a 120 V CA 0,98 a 230 V CA 0,96 a 277 V CA | |||
| THD (típ.) a plena carga | ≤10% a 120 VCA ≤10% a 230 VCA ≤10% a 277 VCA | |||
| Eficiencia a plena carga |
85,8 % a 120 V CA
89,4 % a 230 V CA 90,0 % a 277 VCA |
89,5 % a 120 VCA
92,5 % a 230 V CA 93,0 % a 277 VCA |
88,0 % a 120 V CA
90,5 % a 230 V CA 91,0 % a 277 VCA |
|
| Corriente alterna (máx.) | 1,3 A a 120 V CA; 0,68 A a 230 V CA; 0,56 A a 277 V CA | |||
| Corriente de arranque (típica) | 49,6 A/136 µs al 50 % de la corriente pico a 120 V CA; 90,0 A/208 µs al 50 % de la corriente pico a 230 V CA; 96,0 A/146 µs al 50 % de la corriente pico a 277 V CA | |||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Modo de recuperación automática tras la eliminación de una excepción | ||
| Sobrecarga | ≥120% Modo de recuperación automática, se recupera automáticamente una vez eliminada la condición de fallo | |||
| Temperatura excesiva | Desconectar la tensión de salida y recuperarla automáticamente cuando baje la temperatura. | |||
| Ambiente | Trabajando TEMP. | -40~+50℃ (ver curva de reducción de potencia a continuación) | ||
| Humedad de trabajo | 20 - 95% HR sin condensación | |||
| TEM de almacenamiento, humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |||
| coeficiente de temperatura | ±0,03%/℃ (0 - 50 ℃) | |||
| Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje XYZ 72 minutos cada uno | |||
| Seguridad y EMC | Normas de seguridad | UL8750 CAN/CSA-C22.2 No.250.13 (EE. UU.) EN61347-1 EN61347-2-13 (UE) | ||
| Resistencia a la tensión |
Entrada/salida: 1,88 kVCA Entrada-FG: 1,88 kVCA Salida-FG: 0,5 kVCA (EE. UU.)
Entrada/salida: 3,75 kVCA Entrada-FG: 1,88 kVCA Salida-FG: 0,5 kVCA (UE) |
|||
| Resistencia de aislamiento | I/PO/P: >100 MΩ / 500 V CC / 25 °C / 70 % HR | |||
| Prueba de inmunidad Surge | Línea de alimentación de CA: Modo diferencial 1 kV, Modo común 2 kV | |||
| Inmunidad EMC | FCC/ICES no solicita esta prueba (EE. UU.) EN61000-4-2,3,4,5,11 EN61547 (UE) | |||
| Emisión EMC | FCC Parte 15 Subparte B; ANSI C63.4a-2017 (EE. UU.) EN55015 EN61000-3-2,3(≥50%)(UE) | |||
| Otros | Peso neto | 0,896 kg | ||
| Dimensión | 196*69,8*42 mm (largo*ancho*alto) | |||
| Embalaje | 355*250*170 mm 10 uds./caja | |||
| Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden con una entrada de 120 V, carga nominal y una temperatura ambiente de 25 ℃. | |||
|
2. Estados predeterminados:
La tensión de salida es la tensión nominal de CC. La frecuencia de salida es de 5,2 kHz. |
||||
| 3. El controlador LED cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | ||||
|
|
|
|
|
Especificaciones mecánicas
1. Cable de entrada 3*16AWG, Cable negro (L), cable blanco (N), cable verde (G).
2. Cable de salida 2*16AWG, cable rojo (+) al lado positivo (+), cable negro (-) al lado negativo (-).
3. Asegúrese de conectar estos componentes correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse.
4. Sin atenuación, con antena externa.
| Cuando la tensión de entrada es de 120 V CA, el número de controladores LED compatibles con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10A | 4 |
| 13A | 6 | |
| 16A | 7 | |
| 20A | 9 | |
| 25A | 22 | |
| Cuando la tensión de entrada es de 230 V CA, el número de controladores LED compatibles con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10A | 8 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 17 | |
| 25A | 22 | |
| Cuando la tensión de entrada es de 277 V CA, el número de controladores LED compatibles con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10A | 10 |
| 13A | 13 | |
| 16A | 16 | |
| 20A | 20 | |
| 25A | 26 | |
Nota
：
①Las cantidades mencionadas de controladores LED conectados al Tipo C se recomiendan considerando una temperatura ambiente máxima de 50 °C.
2. El interruptor debe seleccionarse según la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y las características de disparo.
curva.
Diagrama de conexión de atenuación
Uso sustantivo:
CASAMBI USO Funcionamiento:
