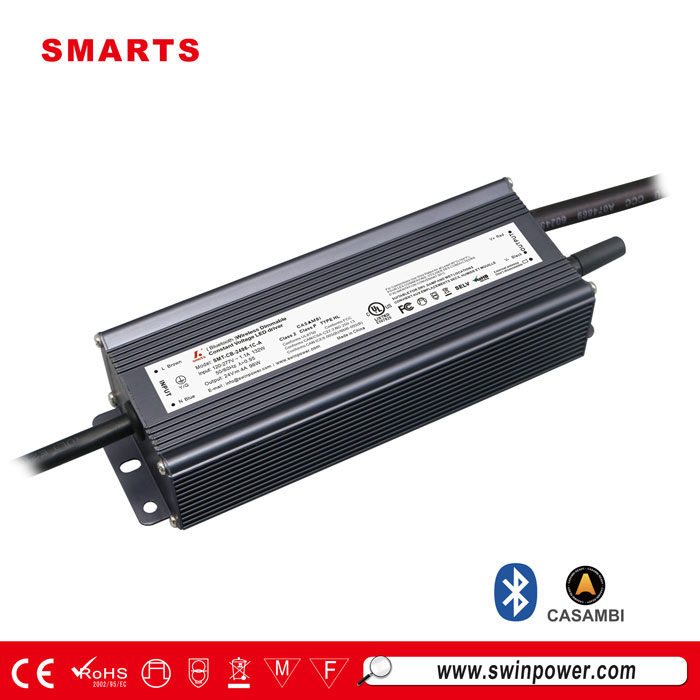

Fuente de alimentación CASAMBI Bluetooth inalámbrica regulable para luces LED, resistente al agua (IP67), 12 V/24 V, 100 W
El nuevo de Smartspower Controlador LED inalámbrico regulable inteligente CASAMBI Incorpora un PFC activo. Ofrece una regulación de intensidad suave, estable y sin parpadeos entre el 1 % y el 100 %. Cumple con las normativas internacionales de seguridad en iluminación. Se comercializa principalmente en Norteamérica.
Especificación
| Modelo | SMT-CB-24100-1C-A | SMT-CB-48100-1C-A | |
| Certificado | UL / cUL / FCC / Clase 2 / CE / RoHS / REACH | ||
| Producción | Voltaje de CC | 24 V | 48V |
| Tolerancia de voltaje | ±0,5 V | ||
| Regulación de voltaje | ≤0,5% | ||
| Corriente nominal | 4.17A | 2.08A | |
| Potencia nominal | 100 W | ||
| Regulación de carga | ≤1% | ||
| Aporte | Rango de voltaje | 100 ~ 277 VCA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia a plena carga | PF≥0,98 a 230 VCA | ||
| THD (típ.) a plena carga | ≤15% | ||
| Eficiencia a plena carga | 89% a 230 VCA | 91% a 230 VCA | |
| Corriente alterna (máx.) | 0.47A | 0.46A | |
| Corriente de arranque (típica) | 53A, 250 µs al 50 % de la corriente pico, 230 VCA | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo de recuperación automática tras la eliminación de la condición de fallo | |
| Sobrecarga | ≤120% Modo de recuperación automática, se recupera automáticamente tras la eliminación de la condición de fallo | ||
| Temperatura excesiva | Temperatura de la superficie de la carcasa: 100 ℃ ± 10 ℃. Apagado de la tensión de salida; recuperación automática tras una caída de temperatura. | ||
| Ambiente | Trabajando TEMP. | -40~+60℃ (ver curva de reducción de potencia a continuación) | |
| Humedad de trabajo | 20 - 95% HR sin condensación | ||
| TEM de almacenamiento, humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||
| coeficiente de temperatura | ±0,03%/℃ (0 - 50 ℃) | ||
| Vibración | 10~500 Hz, 5G 12 min./1 ciclo, período de 72 min. a lo largo de los ejes X, Y, Z. | ||
| Seguridad y EMC | Normas de seguridad | EN61347-1 EN61347-2-13 (UE) y UL8750 CAN/CSA-C22.2 No. 250.13 (EE. UU.) | |
| Resistencia a la tensión |
Entrada/salida: 3,75 kVCA Entrada-FG: 1,5 kVCA Salida-FG: 0,5 kVCA (UE)
Entrada/salida: 1,8 kVCA Entrada-FG: 1,8 kVCA Salida-FG: 1,8 kVCA (EE. UU.) |
||
| Resistencia de aislamiento | I/PO/P: 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||
| Emisión EMC | EN55015 EN61000-3-2,3 (≥50%) (UE) y FCC Parte 15, Subparte B (EE. UU.) | ||
| Otros | Peso neto | ¿KG | |
| Dimensión | 196*69,8*42 mm (largo*ancho*alto) | ||
| Embalaje | 10 unidades/caja | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden a carga nominal y a 25 ℃ de temperatura ambiente. | ||
| 2. Tolerancia: incluye la tolerancia de configuración y la regulación de carga. | |||
|
|
|
|
|
Especificaciones mecánicas
1. Cable de entrada 3*16AWG, Cable negro (L), cable blanco (N), cable verde (G).
2. Cable de salida 2*16AWG, cable rojo (+) al lado positivo (+), cable negro (-) al lado negativo (-).
3. Asegúrese de conectar estos componentes correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse.
4. Sin atenuación, con antena externa.
| Cuando la tensión de entrada es de 120 V CA, el número de controladores LED compatibles con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10A | 9 |
| 13A | 12 | |
| 16A | 15 | |
| 20A | 19 | |
| 25A | 23 | |
| Cuando la tensión de entrada es de 230 V CA, el número de controladores LED compatibles con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10A | 18 |
| 13A | 23 | |
| 16A | 28 | |
| 20A | 36 | |
| 25A | 45 | |
| Cuando la tensión de entrada es de 277 V CA, el número de controladores LED compatibles con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10A | 21 |
| 13A | 28 | |
| 16A | 34 | |
| 20A | 43 | |
| 25A | 52 | |
Nota ：
1. Las cantidades mencionadas de controladores LED conectados al Tipo C se recomiendan considerando una temperatura ambiente máxima de 50 °C.
2. El interruptor debe seleccionarse de acuerdo con la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
Diagrama de conexión de atenuación
Uso sustantivo:
CASAMBI USO Funcionamiento:
Productos relacionados
|

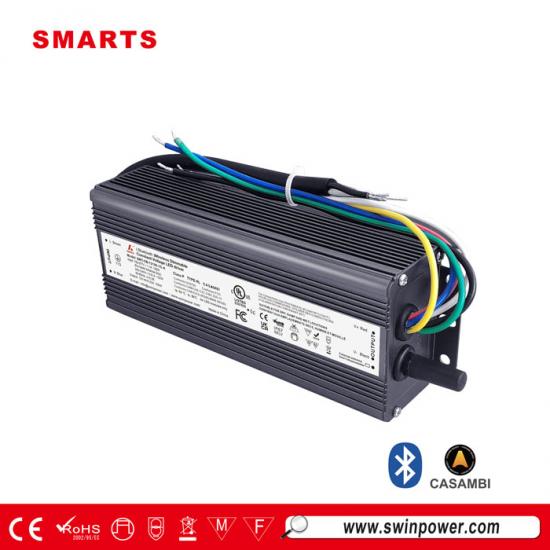

Carcasa de aluminio, 24 V 96 W Controlador LED regulable inalámbrico Bluetooth CASAMBI Con clasificación de impermeabilidad IP67, excelente disipación de calor, es apto para proyectos de iluminación LED en interiores y exteriores en ambientes húmedos, con un rango de atenuación del 1 al 100%. Funcionamiento suave, estable y sin parpadeos.
