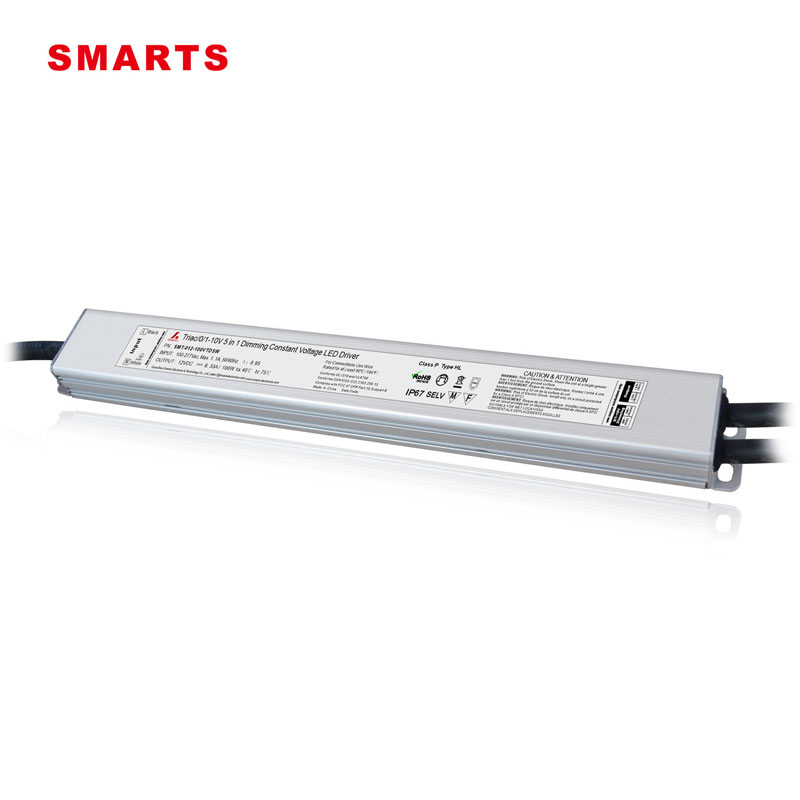

Fuente de alimentación LED de 24 V, 100 W, triac y regulable de 0 a 10 V, con voltaje constante, para tiras LED.
Este rango de voltaje de entrada universal es de 110-277 VCA. Triac y controlador LED regulable de 0-10 V Utiliza el modo PWM y el modo de reducción de voltaje, proporcionando una atenuación ultra profunda entre el 0 y el 100 %. Es altamente compatible con la mayoría de los reguladores triac y los reguladores de 0-10 V del mercado, logrando una atenuación suave, estable y sin parpadeos.
Especificación
| Modelo | SMT-EMT24100-VTD-A | SMT-EMT48100-VTD-A | |
| Certificado | UL/ SELV / FCC / RoHS / REACH | ||
| Producción | Voltaje de CC | 24 V | 48V |
| Tolerancia de voltaje | ±1,5% | ±1% | |
| Regulación de voltaje | ≤0,5% | ||
| Corriente nominal | 4.17A | 2.08A | |
| Potencia nominal | 100 W | ||
| Regulación de carga | ±1% | ||
| Aporte | Rango de voltaje | 110-277 VCA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia (típico) a plena carga | 0,99 a 120 VCA 0,95 a 277 VCA | ||
| THD (típ.) a plena carga | <20% a 120 VCA y 277 VCA | ||
| Eficiencia (típ.) a plena carga | ≥88,5 % a 120 V CA ≥91 % a 277 V CA | ≥88,5 % a 120 V CA ≥91 % a 277 V CA | |
| Corriente alterna (máx.) | 1.2A | ||
| Corriente de arranque (típica) | 17 A, 810 µs al 50 % de la corriente pico a 110 V CA; 38 A, 148 µs al 50 % de la corriente pico a 277 V CA | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo de recuperación automática tras la eliminación de la condición de fallo | |
| Sobrecarga | ≤120% Modo de corriente constante, se recupera automáticamente tras la eliminación de la condición de fallo | ||
| Temperatura excesiva | Apagado a 100 ℃ ± 10 ℃ de tensión de salida, recuperación automática tras enfriamiento | ||
| Ambiente | Trabajando TEMP. | -40~+60℃ (ver curva de reducción de potencia a continuación) | |
| Humedad de trabajo | 20 - 90% HR sin condensación | ||
| TEM de almacenamiento, humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||
| coeficiente de temperatura | ±0,03%/℃ (0 - 50 ℃) | ||
| Seguridad y EMC | Normas de seguridad | UL8750 (EE. UU.) | |
| Resistencia a la tensión | I/P-0/P: 1,8 kVCA I/PF/G: 1,8 kVCA O/PF/G: 0,5 kVCA (EE. UU.) | ||
| Resistencia de aislamiento | Entrada/Salida: 100 MΩ/ 500 V CC/ 25 °C/ 70 % HR | ||
| Emisión EMC | FCC Parte 15 Subparte B (EE. UU.) | ||
| Prueba de inmunidad Surge | Modo diferente: 2 kV, Modo común: 4 kV | ||
| Otros | Peso neto | 0,4 kg | |

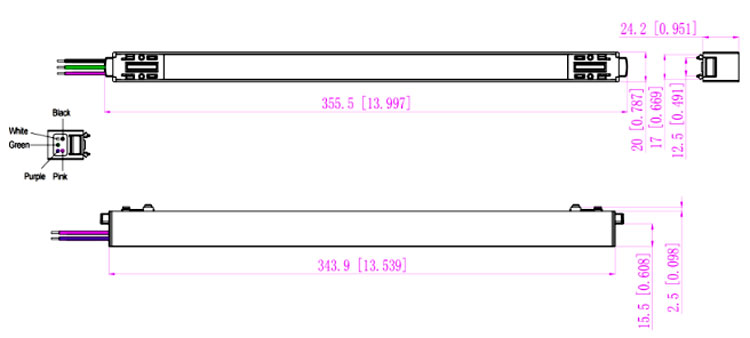

| Dimensión | 355,5*20*24,2 mm (L*A*H) | ||
| Embalaje | 50 unidades/caja | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | ||
| 2. Con un voltaje de entrada bajo, es necesario reducir la potencia de salida para garantizar una vida útil prolongada. | |||
|
|
|
|
|
Especificaciones mecánicas
| Nota | LD30 | |
| regulaciones estadounidenses | Normativa europea | |
| Cable de entrada (terminal de conexión) | Se pueden utilizar cables con una sección transversal de 18 AWG. | Se pueden utilizar cables con una sección transversal de 1,0 mm². |
| Cable de salida (terminal de conexión) | Se pueden utilizar cables con secciones transversales de 20 AWG. | Se pueden utilizar cables con secciones transversales de 0,51 mm². |
| Cable de atenuación (terminal de conexión) | Se pueden utilizar cables con secciones transversales de 20 AWG. | Se pueden utilizar cables con secciones transversales de 0,51 mm². |
| Observaciones: | ||
Cálido consejo s :
Corriente máxima recomendada (A) = diámetro del cable (mm) 2 ) x 10A/mm 2 .
Por ejemplo: 1 mm 2 Cable de salida, corriente máxima recomendada (A) = 1 mm 2 x 10A/mm 2 =10A

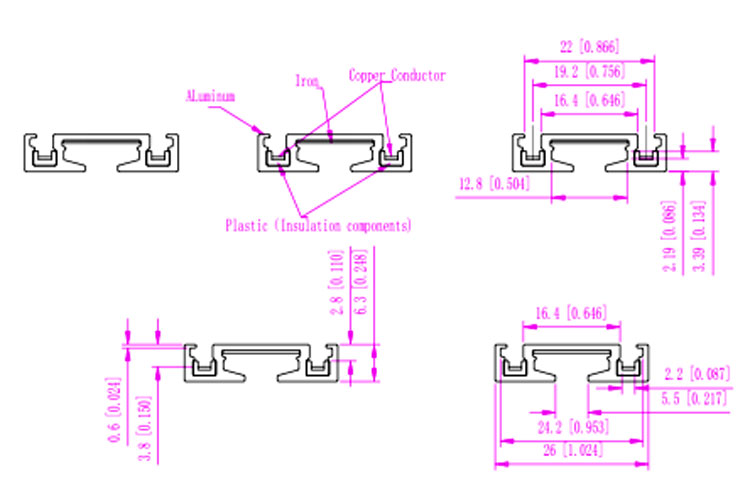

Pista compatible :
Diagrama de conexión de atenuación

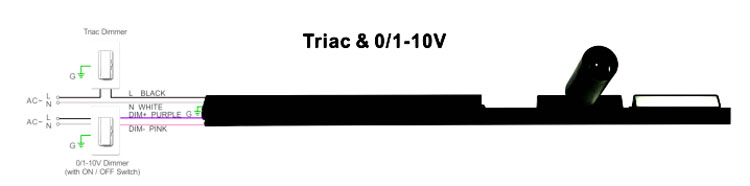

Utilizando dos formas de atenuación simultáneas, Debe asegurarse de que la iluminación LED alcance su máximo brillo; de lo contrario, podrá utilizar la otra función de atenuación.

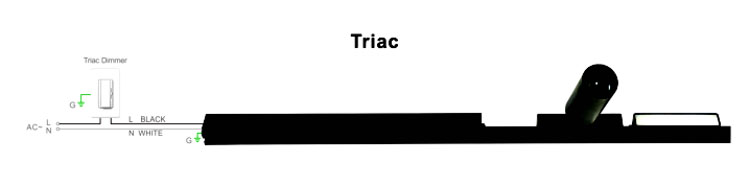

Utilizando un regulador --- Regulación por corte de fase/TRIAC
La modulación de ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante la conexión de un atenuador de fase/Triac o un sistema de iluminación.
Funcionamiento con reguladores o sistemas de iluminación de fase directa/borde de ataque (MLV) y fase inversa/borde de salida (ELV), TRIAC.
La carga mínima es de aproximadamente el 15%.
Intente utilizar reguladores de intensidad con una potencia al menos 1,5 veces superior a la potencia de salida del controlador.

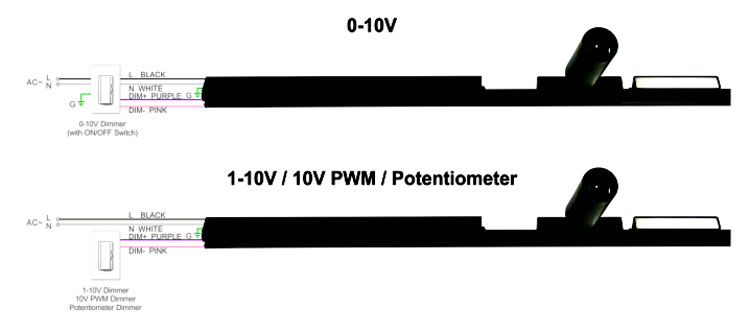

Utilizando un regulador de intensidad ---0-10/ 1-10V/ 10V PWM/ Regulación por potenciómetro
