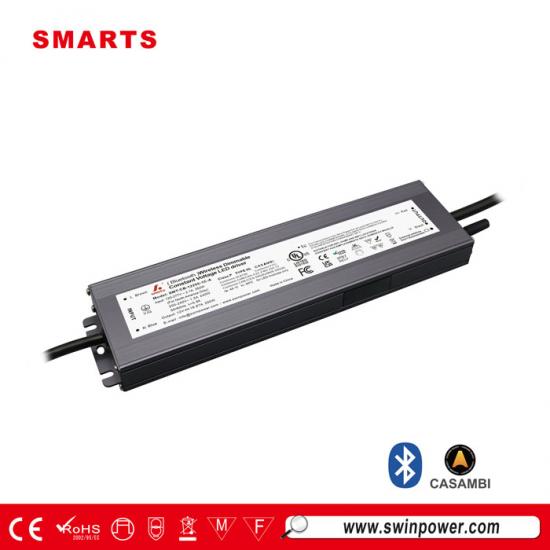

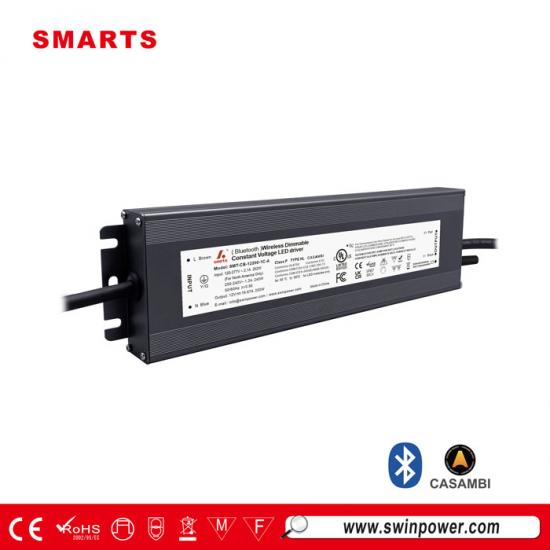

Controlador LED regulable CASAMBI de 12 V/24 V, resistente al agua (IP67), de tensión constante, para iluminación LED.

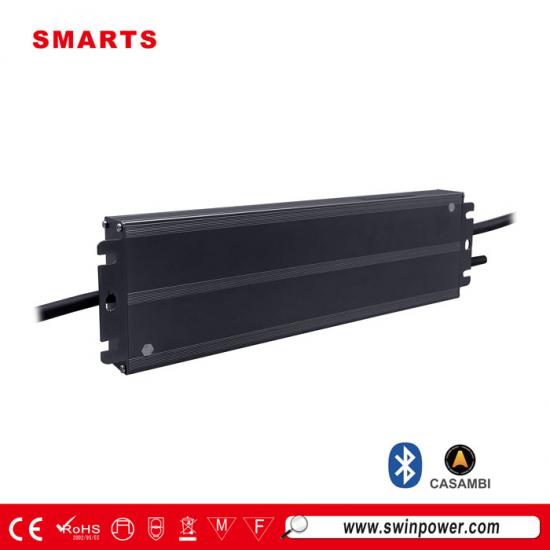

El nuevo CASAMBI de Smartspower controlador LED con atenuación inalámbrica Bluetooth Cuenta con funcionamiento a voltaje constante y protección contra cortocircuitos, sobrecalentamiento y sobrecargas. Su carcasa de aluminio proporciona una excelente disipación del calor, lo que la hace adecuada para su instalación en ambientes húmedos, tanto interiores como exteriores.
Especificación
| Modelo | SMT-CB-12200-1C-A | SMT-CB-24200-1C-A | SMT-CB-48200-1C-A | |
| Certificado | UL / cUL / FCC / Clase 2 / CE / RoHS / REACH | |||
| Producción | Voltaje de CC | 12V | 24 V | 48V |
| Tolerancia de voltaje | ±0,5 V | |||
| Regulación de voltaje | ≤0,5% | |||
| Corriente nominal | 16.67A | 8.33A | 4.17A | |
| Potencia nominal | 200 W | |||
| Regulación de carga | ≤2% | ≤1% | ||
| Aporte | Rango de voltaje | 110~277 VCA | ||
| Rango de frecuencia | 47 - 63 Hz | |||
| Factor de potencia a plena carga | ≥0,98 a 230 VCA | |||
| THD (típ.) a plena carga | <15% | |||
| Eficiencia a plena carga | 91,5 % a 230 V CA | 93% a 230 VCA | 93% a 230 VCA | |
| Corriente alterna (máx.) | 2.1A | |||
| Corriente de arranque (típica) | 88A, 140 µs al 50 % de la corriente pico, 230 VCA | |||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Modo de recuperación automática tras la eliminación de la condición de fallo | ||
| Sobrecarga | ≤120% Modo de recuperación automática, se recupera automáticamente tras la eliminación de la condición de fallo | |||
| Temperatura excesiva | Temperatura de la superficie de la carcasa: 100 ℃ ± 10 ℃. Apagado por tensión de salida; recuperación automática tras enfriamiento. | |||
| Ambiente | Trabajando TEMP. | -40~+60℃ (ver curva de reducción de potencia a continuación) | ||
| Humedad de trabajo | 20 - 95% HR sin condensación | |||
| TEM de almacenamiento, humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |||
| coeficiente de temperatura | ±0,03%/℃ (0 - 50 ℃) | |||
| Vibración | 10~500 Hz, 5G 12 min./1 ciclo, período de 72 min. a lo largo de los ejes X, Y, Z. | |||
| Seguridad y EMC | Normas de seguridad | EN61347-1 EN61347-2-13 (UE) y UL8750 CAN/CSA-C22.2 No. 250.13 (EE. UU.) | ||
| Resistencia a la tensión |
Entrada/salida: 3,75 kVCA Entrada-FG: 1,5 kVCA Salida-FG: 0,5 kVCA (UE)
Entrada/salida: 1,8 kVCA Entrada-FG: 1,8 kVCA Salida-FG: 1,8 kVCA (EE. UU.) |
|||
| Resistencia de aislamiento | I/PO/P: 100 MΩ / 500 V CC / 25 °C / 70 % HR | |||
| Emisión EMC | EN55015 EN61000-3-2,3 (≥50%) (UE) y FCC CFR 47 Parte 15, Subparte B (EE. UU.) | |||
| Otros | Peso neto | ¿KG | ||
| Dimensión | 279*78*25,1 mm (largo*ancho*alto) | |||
| Embalaje | 20 unidades por caja | |||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden a carga nominal y a 25 ℃ de temperatura ambiente. | |||
| 2. Tolerancia: incluye la tolerancia de configuración y la regulación de carga. | ||||
|
|
|
|
|

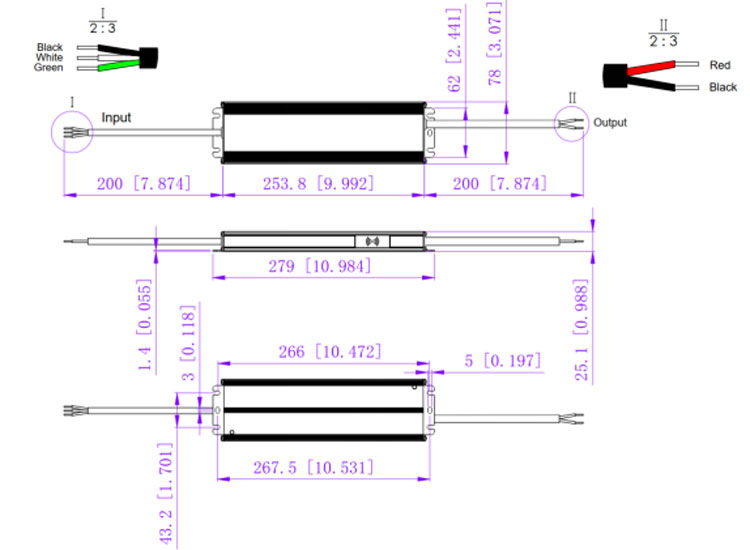

Especificaciones mecánicas
1. Cable de entrada 3*18AWG, cable negro (L), cable blanco (N), cable verde (G).
2. Cable de salida 2 *16AWG , Cable rojo (+) al lado positivo (+), cable negro (-) al lado negativo (-).
3. Asegúrese de conectarlos correctamente, de lo contrario su producto no funcionará correctamente y podría dañarse.
Diagrama de conexión de atenuación
Uso sustantivo:
CASAMBI USO Funcionamiento:
