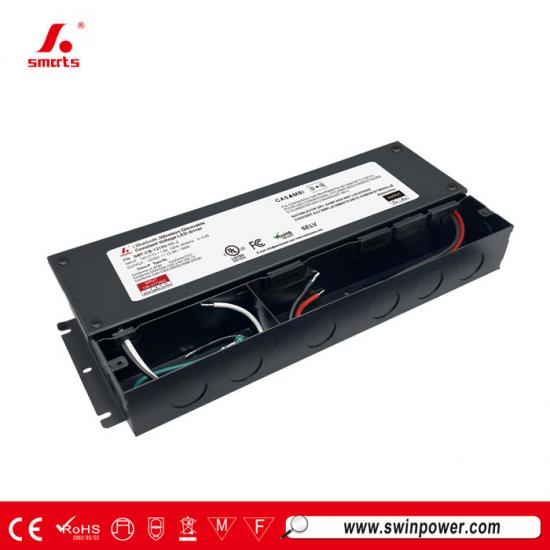

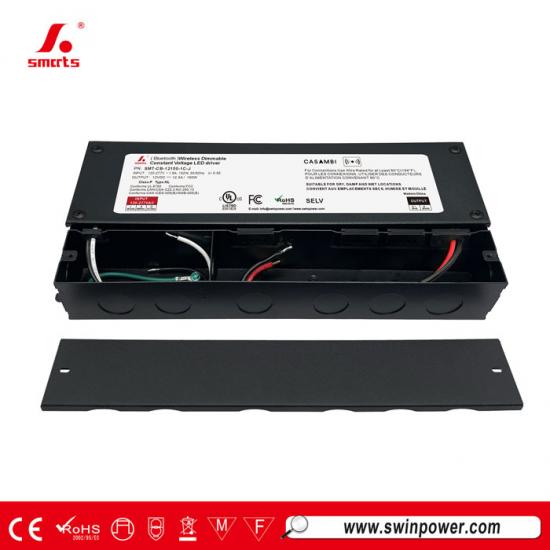

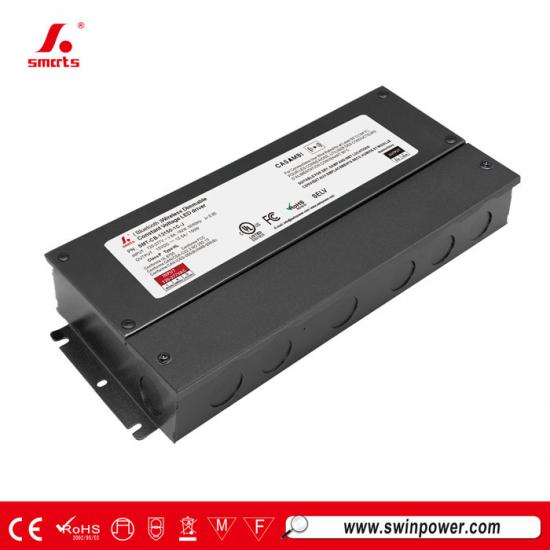

Voltaje constante de 12 V y 150 W CASAMBI Bluetooth inalámbrico Fuente de alimentación de la caja de conexiones del controlador LED regulable para tiras de luces LED
Modo de salida PWM, voltaje constante Bluetooth Fuente de alimentación LED regulable inalámbrica CASAMBI Con funciones de protección contra cortocircuitos, sobretemperatura y sobrecarga. Opciones exclusivas de 1 a 5 canales disponibles. Cuenta con atenuación ultra profunda con un rango de regulación del 0 al 100 %. Cumple con las normativas internacionales de seguridad en iluminación.
Especificación
| Modelo | SMT-CB-12150-xC-J | SMT-CB-24150-xC-J | SMT-CB-36150-xC-J | SMT-CB-48150-xC-J | |
| Certificado | UL / FCC / ICES-005 / TIPO HL / Clase P / ROHS / REACH | ||||
| Producción | Voltaje de CC | 12 V | 24 V | 36 V | 48 V |
| Tolerancia de voltaje | ±0,5 V | ±0,5 V | ±1 V | ±1 V | |
| Regulación de carga | ±3% | ±1% | ±1% | ±1% | |
| Regulación de línea | ≤1% | ≤1% | ≤1% | ≤1% | |
| Corriente nominal | 12,5 A | 6.25A | 4.17A | 3.125A | |
| Potencia nominal | 150 W | 150 W | 150 W | 150 W | |
| ONDULACIÓN Y RUIDO (máx.) | 250 mVp-p | 230 mVp-p | 270 mVp-p | 200 mVp-p | |
| Voltaje de sobreimpulso | <3% (carga completa) <4% (sin carga) | ||||
| Aporte | Rango de voltaje | 120-277 V CA | |||
| Rango de frecuencia | 50/60 Hz | ||||
| Factor de potencia a plena carga | >0,95 | ||||
| THD(típ.) a plena carga | ≤15 % a 120 V CA ≤15 % a 277 V CA | ||||
| Eficiencia (típica) a plena carga |
89,0 % a 120 V CA
91,5 % a 277 V CA |
91,5 % a 120 V CA
93,5 % a 277 V CA |
89,0 % a 120 V CA
91,5 % a 277 V CA |
89,5 % a 120 V CA
91,5 % a 277 V CA |
|
| Corriente CA (máx.) | 1.6A | ||||
| Corriente de entrada (típ.) | 33 A/99 us al 50 % de Ipico 120 V CA 85,6 A/266 us al 50 % de Ipico 277 V CA | ||||
| Corriente de fuga | <0,5 mA | ||||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de eliminar la condición de falla. | |||
| Sobrecarga | Modo hipo del 105 % al 110 %, se recupera automáticamente después de eliminar la condición de falla. | ||||
| Sobretemperatura | Apaga el voltaje de salida y se recupera automáticamente después de que la temperatura baja. | ||||
| Ambiente | Trabajando TEMP. | -40~+45℃ (ver curva de reducción a continuación) | |||
| Humedad de trabajo | 20 - 95 % HR sin condensación | ||||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||||
| Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje XYZ 72 minutos cada uno | ||||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750; CAN/CSA-C22.2 N.° 250.13 | |||
| Tensión soportada | Entrada/Salida/P: 1,88 KVCA Entrada/Salida-FG: 1,88 KVCA Salida/FG: 0,5 KVCA | ||||
| Resistencia de aislamiento | Entrada/Salida/Salida: >100 MΩ / 500 VCC / 25 ℃ / 70 % de humedad relativa | ||||
| Prueba de inmunidad contra sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV, modo común 4 kV | ||||
| Inmunidad EMC | FCC/ICES no solicitan esta prueba. | ||||
| Emisión EMC | CFR47 FCC Parte 15 Subparte B:2020; ANSI C63.4a-2017; ICES-005 Edición 5 | ||||
| Otros | Peso neto | 2 kilos | |||
| Dimensión | 293 x 125 x 42,7 mm (largo x ancho x alto) | ||||
| Embalaje | 335*270*280 mm 10 piezas/caja | ||||
| Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden con una entrada de 120 V, carga nominal y una temperatura ambiente de 25 ℃. | ||||
| 2. Estados predeterminados: El voltaje de salida es de CC. La frecuencia de salida es de 5,2 kHz. | |||||
| 3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | |||||
|
|
|
|
|

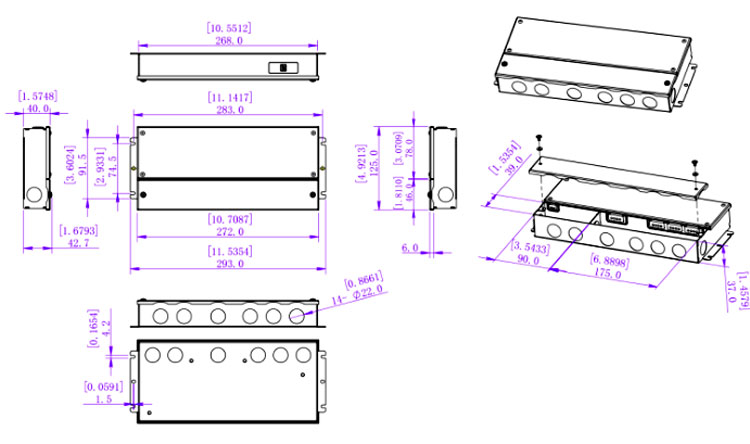

Especificación mecánica
1. Cable de entrada 18AWG, Cable negro (L), Cable blanco (N), Cable verde (G).
2. Cable de salida 12 AWG (12 V), 14 AWG (24 V/36 V/48 V), cable rojo (+) al lado positivo (+), cable negro (-) al lado negativo (-).
3. Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse.
4. Sin atenuación, con antena externa
Diagrama de conexión de atenuación
Uso sustantivo:
USO DE CASAMBI Funcionamiento:
Productos relacionados
|

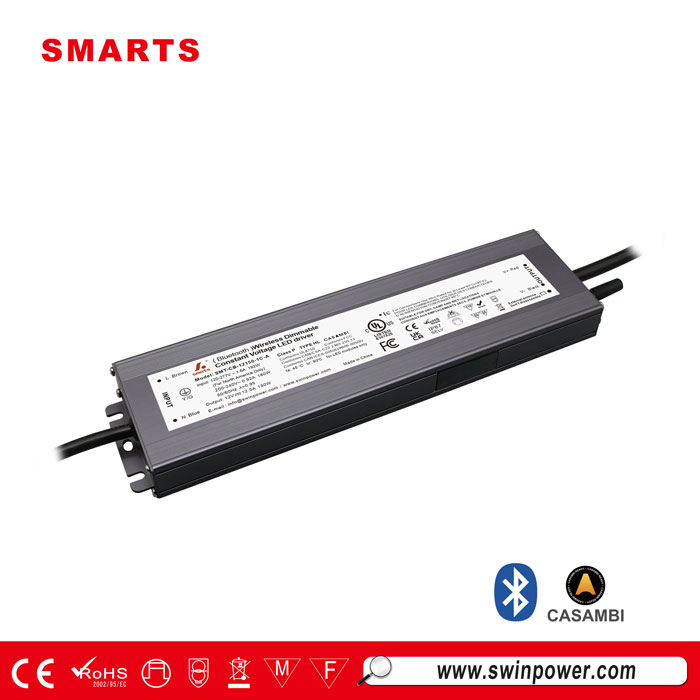

Voltaje constante Controlador LED inalámbrico Bluetooth CASAMBI regulable de 150 W Con carcasa de aluminio para una excelente disipación del calor y clasificación de impermeabilidad IP67. Cumple con las normativas internacionales de seguridad en iluminación. Incluye 7 años de garantía.
