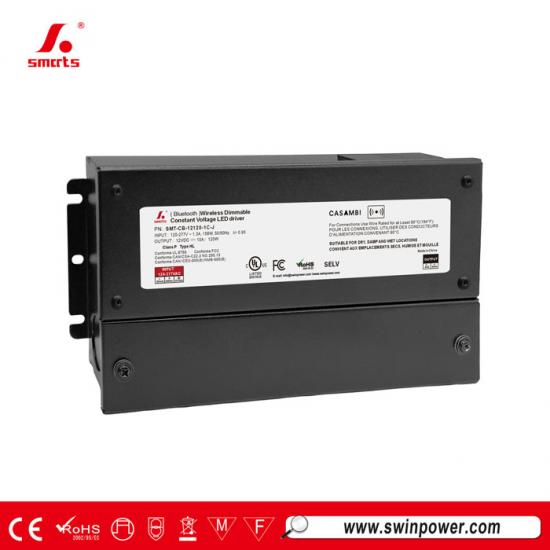

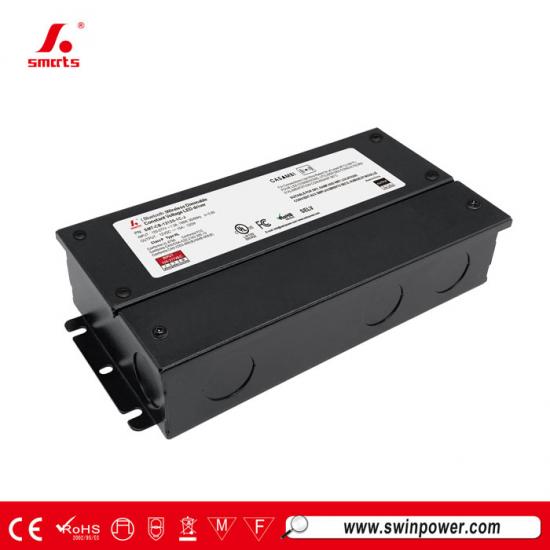

Caja de conexiones para fuente de alimentación de controlador LED de voltaje constante regulable de 12 V/24 V y 100 W
Rango de voltaje de entrada universal de 100-277 V CA, voltaje constante de 120 W Bluetooth Fuente de alimentación LED regulable inalámbrica CASAMBI Rango de atenuación suave y estable de 0 a 100 % sin parpadeos. Incluye garantía extendida de 7 años.
Especificación
| Modelo | SMT-CB-12120-xC-J | SMT-CB-24120-xC-J | SMT-CB-48120-xC-J | |
| Certificado | UL / FCC / ICES-005 / TIPO HL / Clase P / ROHS / REACH | |||
| Producción | Voltaje de CC | 12 V | 24 V | 48 V |
| Tolerancia de voltaje | ±4% | ±2% | ±2% | |
| Regulación de carga | ±3% | ±2% | ±1% | |
| Regulación de línea | ≤1% | ≤1% | ≤1% | |
| Corriente nominal | 10A | 5A | 2,5 A | |
| Potencia nominal | 120 W | 120 W | 120 W | |
| ONDULACIÓN Y RUIDO (máx.) | 328 mVp-p | 264 mVp-p | 220 mVp-p | |
| Voltaje de sobreimpulso | <3% (carga completa), <4% (sin carga) | |||
| Aporte | Rango de voltaje | 120-277 V CA | ||
| Rango de frecuencia | 50/60 Hz | |||
| Factor de potencia a plena carga | >0,95 | |||
| THD(típ.) a plena carga | ≤10 % a 120 V CA ≤15 % a 277 V CA | |||
| Eficiencia (típica) a plena carga |
85,8 % a 120 V CA
90,0 % a 277 V CA |
89,5 % a 120 V CA
93,0 % a 277 V CA |
88,0 % a 120 V CA
91,0 % a 277 V CA |
|
| Corriente CA (máx.) | 1.3A | |||
| Corriente de entrada (típ.) | 49,6 A/136 us al 50 % de Ipico 120 V CA 96,0 A/146 us al 50 % de Ipico 277 V CA | |||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de eliminar una excepción. | ||
| Sobrecarga | Modo hipo del 105 % al 120 %, se recupera automáticamente después de eliminar la condición de falla. | |||
| Sobretemperatura | Apaga el voltaje de salida y se recupera automáticamente después de que la temperatura baja. | |||
| Ambiente | Trabajando TEMP. | -40~+50℃ (ver curva de reducción a continuación) | ||
| Humedad de trabajo | 20 - 95 % HR sin condensación | |||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | |||
| Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje XYZ 72 minutos cada uno | |||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750; CAN/CSA-C22.2 N.° 250.13 | ||
| Tensión soportada | Entrada/Salida/P: 1,88 KVCA Entrada/Salida-FG: 1,88 KVCA Salida/FG: 0,5 KVCA | |||
| Resistencia de aislamiento | Entrada/Salida/Salida: >100 MΩ / 500 VCC / 25 ℃ / 70 % de humedad relativa | |||
| Prueba de inmunidad contra sobretensiones | Línea de alimentación de CA: modo diferencial 1 kV, modo común 2 kV | |||
| Inmunidad EMC | FCC/ICES no solicitan esta prueba. | |||
| Emisión EMC | CFR47 FCC Parte 15 Subparte B:2020; ANSI C63.4a-2017; ICES-005 Edición 5 | |||
| Otros | Peso neto | 2 kilos | ||
| Dimensión | 188 x 95,4 x 42,7 mm (largo x ancho x alto) | |||
| Embalaje | 415*265*270MM 20 piezas/caja | |||
| Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden con una entrada de 120 V, carga nominal y una temperatura ambiente de 25 ℃. | |||
| 2. Estados predeterminados: El voltaje de salida es de CC. La frecuencia de salida es de 5,2 kHz. | ||||
| 3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | ||||
|
|
|
|
|
Especificación mecánica

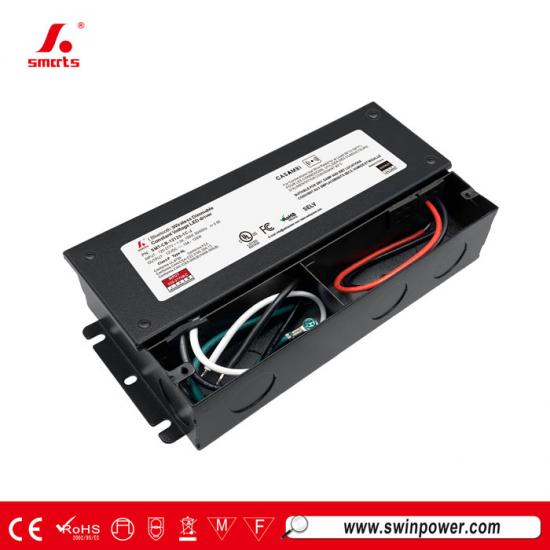

1. Cable de entrada 18AWG, Cable negro (L), Cable blanco (N), Cable verde (G).
2. Cable de salida 12 AWG (12 V), 14 AWG (24 V/36 V/48 V), cable rojo (+) al lado positivo (+), cable negro (-) al lado negativo (-).
3. Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse.
4. Sin atenuación, con antena externa
Diagrama de conexión de atenuación
Uso sustantivo:
USO DE CASAMBI Funcionamiento:
