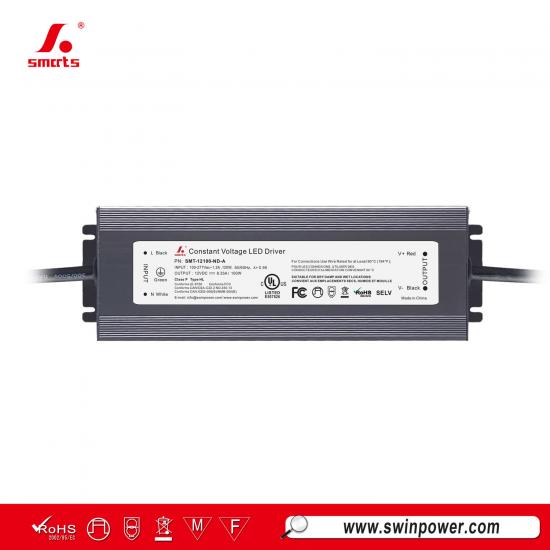

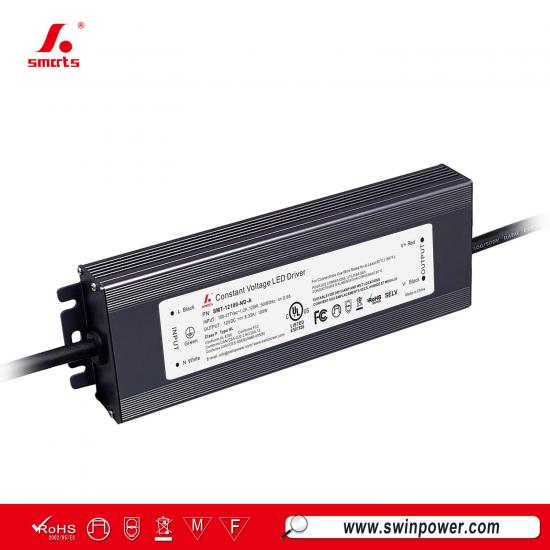

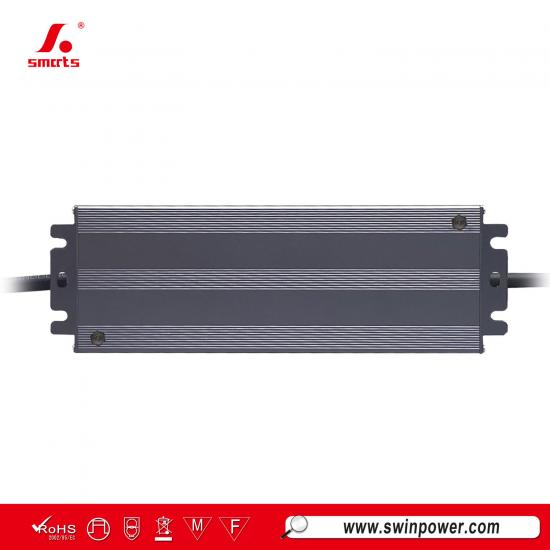

Controlador LED impermeable IP67 de voltaje constante no regulable 12V 24V 100W para iluminación LED
Funcionando en modo de voltaje constante con un rango de entrada de 100–277 VCA, este fuente de alimentación LED no regulable de 100Wofrece una eficiencia de hasta el 91% y cuenta con un diseño de carcasa totalmente de aluminio. Respaldado por una garantía de 7 años, es adecuado para la instalación y el uso en proyectos de iluminación LED tanto interiores como exteriores.
Especificación
| Modelo | SMT-12100-ND-A | SMT-24100-ND-A | SMT-48100-ND-A | |
| Certificado | UL / cUL / FCC / Clase P / Tipo HL | |||
| Salida | Voltaje CC | 12V | 24V | 48V |
| Tolerancia de voltaje | ±4% | ±4% | ±2% | |
| Regulación de voltaje | ≤0.5% | ≤0.5% | ≤0.5% | |
| Regulación de carga | ≤4% | ≤4% | ≤2% | |
| Corriente nominal | 8.33A | 4.17A | 2.08A | |
| Potencia nominal | 100W | |||
| Ondulación de voltaje | 400mVp-p | 296mVp-p | 176mVp-p | |
| Voltaje de sobreimpulso | ||||
| Entrada | Rango de voltaje | 100-277VAC | ||
| Rango de frecuencia | 47 - 63Hz | |||
| Factor de potencia (típ.) a carga completa | >0.98@120VAC >0.96@277VAC |
>0.98@120VAC >0.96@277VAC |
>0.98@120VAC >0.96@277VAC |
|
| THD (típ.) a carga completa | ||||
| Eficiencia (típ.) a carga completa | ≥88.0%@120VAC ≥91.4%@277VAC |
≥88.4%@120VAC ≥92.0%@277VAC |
≥89.2%@120VAC ≥91.8%@277VAC |
|
| Corriente CA (máx.) | ≤1.1A @120VAC ≤0.43A@277VAC | |||
| Corriente de irrupción (típ.) | 51A@50%Ipeak 208us @120VAC, 118A@50%Ipeak 452us @277VAC. | |||
| Corriente de fuga | ||||
| Protección | Cortocircuito | Modo de interrupción y reintento, se puede restaurar automáticamente después de eliminar la anomalía | ||
| Sobrecarga | ≥120%, modo de corriente constante, recuperación automática después de la excepción | |||
| Sobretemperatura | Cuando la temperatura ambiente supera los 55℃ ±5℃, la salida se apaga | |||
| Entorno | Temperatura de funcionamiento | -40~+40℃ (consulte la curva de reducción de potencia a continuación) | ||
| Humedad de funcionamiento | 20 - 95%RH sin condensación | |||
| Temperatura de almacenamiento, humedad | -40 ~ +80℃, 10 - 95% HR sin condensación | |||
| Coeficiente de temperatura | ±0.03%/℃(0 - 50℃) | |||
| Vibración | 10 ~ 500Hz, 5G 12 minutos/ciclo, ejes X Y Z 72 minutos cada uno | |||
| Seguridad y EMC | Normas de seguridad | UL8750 CAN/CSA-C22.2 No.250.13 | ||
| Tensión soportada | E/S-S:1.88KVac; E/S-T:1.88KVac; S-T:0.5KVac | |||
| Resistencia de aislamiento | E/S-E:100MΩ / 500VDC / 25℃ / 70% HR | |||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 2KV, modo común 4KV | |||
| Inmunidad EMC | FCC/ICES no requieren esta prueba | |||
| Emisión EMC | FCC Parte 15 Subparte B; ANSI C63.4:2017; ICES-005 Edición 5 | |||
| Otros | Peso neto | 0.56KG | ||
| Dimensiones | 188*61.4*25.5mm(L*W*H) | |||
| Embalaje | 415*230*170mm 20 unidades / CTN | |||
| Notas | 1. Todos los parámetros no mencionados específicamente se miden con una entrada de 120VAC, carga nominal y una temperatura ambiente de 25℃. | |||
| 2. Tolerancia: incluye la tolerancia de configuración y la regulación de carga. | ||||
| 3. La fuente de alimentación se considera un componente que funcionará en combinación con el equipo final. Dado que el rendimiento EMC se verá afectado por la instalación completa, los fabricantes del equipo final deben volver a calificar la Directiva EMC en la instalación completa. |
||||
| 4. En cuanto a los tipos de carga de controladores LED donde el controlador cumple los requisitos de emisiones armónicas de ANSI C82.77-10. | ||||
|
|
 |
 |
 |
Especificación mecánica
Recomendación de MCB：
| Cuando el voltaje de entrada es 120Vac, el número de controladores LED compatibles con los interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Cuando el voltaje de entrada es 277Vac, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | Cantidad de controladores LED |
| Tipo C | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados al Tipo C se recomiendan basándose en que la temperatura ambiente máxima es de 50 °C
2. El disyuntor debe seleccionarse según el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva de características de disparo.
