Interruptor de pared de 2 canales 0-10 V con control de atenuación de 3 vías para iluminación LED
Especificaciones
Lea antes de instalar.
|
Modelo
|
SMT-U-2CVDW2
|
SMT-U-2CVDG2
|
|
Color
|
Blanco
|
Gris
|
110-277 V~50/60 Hz
Capacidad máxima (limitada por la que se alcance primero)
|
0-10 V - Sumidero 50 mA
|
50 mA
|
|
carga
|
120 V: 500 W 277 V: 1000 W
|
1. Apague la alimentación en el disyuntor
|
ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA.
Puede provocar lesiones graves o la muerte. Apague la alimentación en el disyuntor o fusible antes de la instalación
|
2. Retire el dispositivo existente y monte el soporte fijo del controlador
3. Etiquete y retire los cables existentes
Para facilitar el cableado del nuevo control, etiquete los cables de la caja de pared antes de retirarlos del dispositivo existente.
Para productos con terminales de tornillo, etiquete el cable del tornillo de diferente color.
|
|
Nota: El atenuador y el balasto/controlador de 0-10 V se conectan de forma independiente a la alimentación de entrada (red eléctrica de CA).

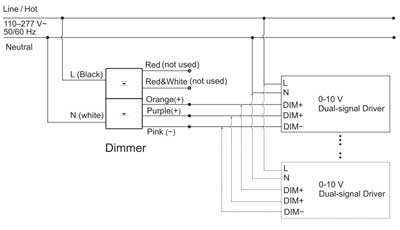

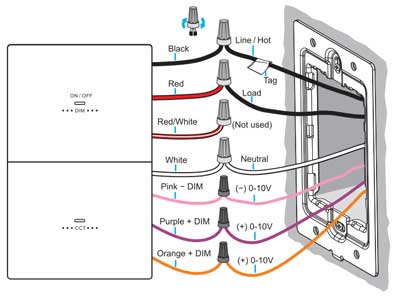

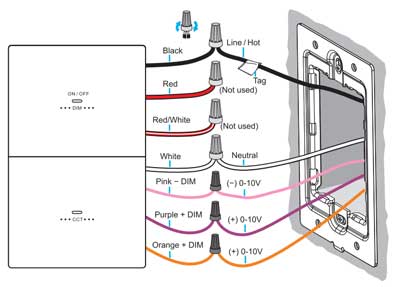

Cableado simple
|
|

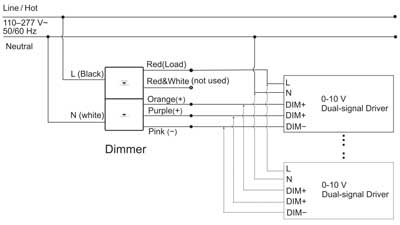

Nota: Conecte el cable vivo de entrada de CA (L) del balasto/controlador de 0-10 V al cable de carga (rojo) del atenuador.
Solución de problemas:
Si el atenuador puede arrancar, pero el balasto/controlador de 0-10 V no arranca, compruebe si el cable de fase y el cable neutro en la entrada del atenuador (o del balasto/controlador de 0-10 V) están invertidos.
5. Conecte el atenuador (2)

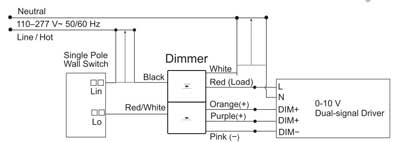

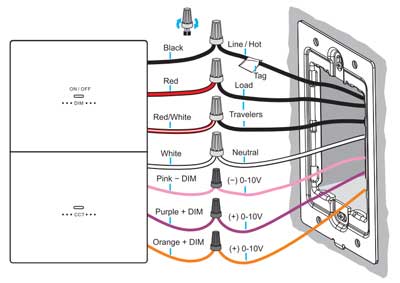

Cableado de 3 vías
|
|
Nota: El interruptor unipolar estándar se puede combinar con un controlador para formar un sistema de interruptor de doble control.
|
6. Monte el atenuador
Presione y encaje en su lugar para completar la instalación. |
7. Encienda la alimentación en el disyuntor.
|
8.
Configuración del funcionamiento del atenuador
|
Nota: Cuando el botón de atenuación (pulsación larga) alcanza el brillo máximo o mínimo, la luz indicadora parpadea lentamente. |
Ajuste de ajuste de extremo bajo
|
9. Dimensiones del producto
|
|
|
|
|
|
Productos relacionados
|

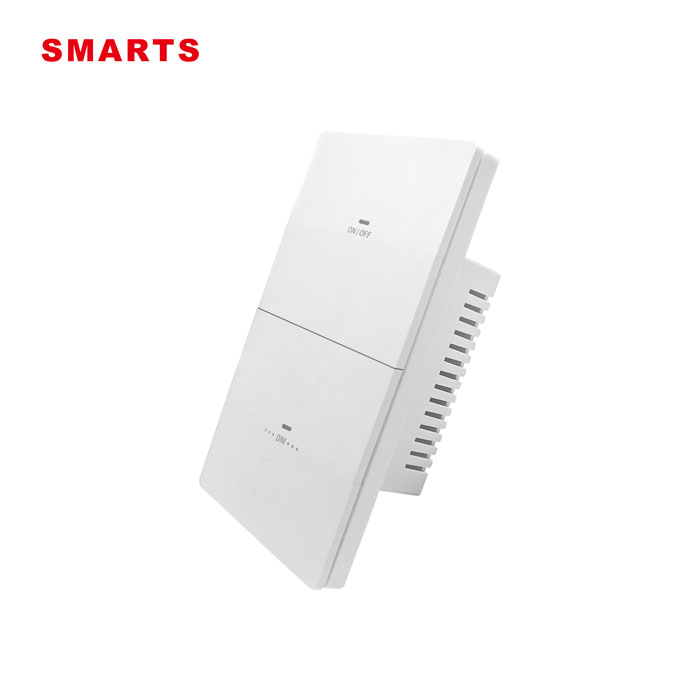

El nuevo Smartspower atenuador de 0-10 V tiene un diseño de carcasa de plástico blanco que es compatible con la mayoría de los estilos de decoración del hogar modernos. El diseño de doble botón puede controlar dos áreas diferentes para crear una pared ordenada.
