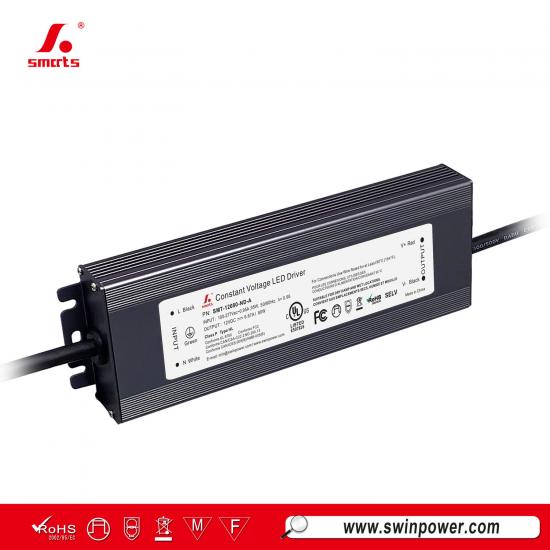

Fuente de alimentación LED de voltaje constante de 12v 24v 96W no regulable 100-277VAC para tira LED
Esto fuente de alimentación LED no regulablecuenta con una carcasa de aluminio con clasificación impermeable IP67 y una excelente disipación del calor. Incorpora múltiples funciones de protección, incluida la protección contra cortocircuitos, sobretemperatura y sobrecarga, y ofrece una eficiencia operativa de hasta el 91%. Con certificación UL, cumple con las normativas mundiales de seguridad de iluminación y se comercializa principalmente en la región de Norteamérica.
Especificación
| Modelo | SMT-24096-ND-A | SMT-48096-ND-A | |
| Certificado | UL / cUL / FCC / Clase P / Tipo HL / Clase 2 | ||
| Salida | Voltaje de CC | 24V | 48V |
| Tolerancia de voltaje | ±4% | ±2% | |
| Regulación de voltaje | ≤0.5% | ≤0.5% | |
| Regulación de carga | ≤4% | ≤2% | |
| Corriente nominal | 4A | 2A | |
| Potencia nominal | 96W | ||
| Ondulación de voltaje | 296mVp-p | 176mVp-p | |
| Voltaje de sobretensión | |||
| Entrada | Rango de voltaje | 100-277VAC | |
| Rango de frecuencia | 47 - 63Hz | ||
| Factor de potencia (típ.) @ carga completa | >0.98@120VAC | >0.98@120VAC | |
| >0.96@277VAC | >0.96@277VAC | ||
| THD (típ.) @ carga completa | |||
| Eficiencia (típ.) @ carga completa | ≥88.4%@120VAC | ≥89.2%@120VAC | |
| ≥92.0%@277VAC | ≥91.8%@277VAC | ||
| Corriente CA (máx.) | ≤1.0A @120VAC ≤0.43A@277VAC | ||
| Corriente de irrupción (típ.) | 51A@50%Ipeak 208us @120VAC,118A@50%Ipeak 452us @277VAC. | ||
| Corriente de fuga | |||
| Protección | Cortocircuito | Modo de reinicio intermitente, puede restaurarse automáticamente después de eliminar la anomalía | |
| Sobrecarga | ≥120%, modo de corriente constante, recuperación automática después de la excepción | ||
| Sobretemperatura | Cuando la temperatura ambiente supera los 55℃ ±5℃, la salida se apaga | ||
| Entorno | Temperatura de funcionamiento | -40~+40℃ (consulte la curva de reducción de carga a continuación) | |
| Humedad de funcionamiento | 20 - 95%HR sin condensación | ||
| Temperatura de almacenamiento, humedad | -40 ~ +80℃,10 - 95% HR sin condensación | ||
| Coeficiente de temperatura | ±0.03%/℃(0 - 50℃) | ||
| Vibración | 10 ~ 500Hz, 5G 12 minutos/ciclo, eje X Y Z 72 minutos cada uno | ||
| Seguridad y EMC | Normas de seguridad | UL8750 CAN/CSA-C22.2 No.250.13 | |
| Tensión soportada | E/S-E/S:1.88KVac;E/S-FG::1.88KVac;S/O-FG:0.5KVac | ||
| Resistencia de aislamiento | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% HR | ||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: Modo diferencial 2KV, modo común 4KV | ||
| Inmunidad EMC | FCC/ICES no solicitan esta prueba | ||
| Emisión EMC | FCC Parte 15 Subparte B; ANSI C63.4:2017; ICES-005 Edición 5 | ||
| Otros | Peso neto | 0.56KG | |
| Dimensiones | 188*61.4*25.5mm(L*W*H) | ||
| Embalaje | 415*230*170mm 20 piezas / CTN | ||
| Notas | 1. Todos los parámetros NO mencionados específicamente se miden con una entrada de 120VAC, carga nominal y una temperatura ambiente de 25℃. | ||
| 2. Tolerancia: incluye la tolerancia de configuración y la regulación de carga. | |||
| 3. La fuente de alimentación se considera un componente que funcionará en combinación con el equipo final. Dado que | |||
| el rendimiento EMC se verá afectado por la instalación completa, los fabricantes del equipo final deben | |||
| volver a calificar la Directiva EMC en la instalación completa. | |||
| 4. Respecto a los tipos de carga de controladores LED donde el controlador cumple los requisitos de emisiones armónicas de ANSI C82.77-10. | |||
|
|
 |
 |
 |

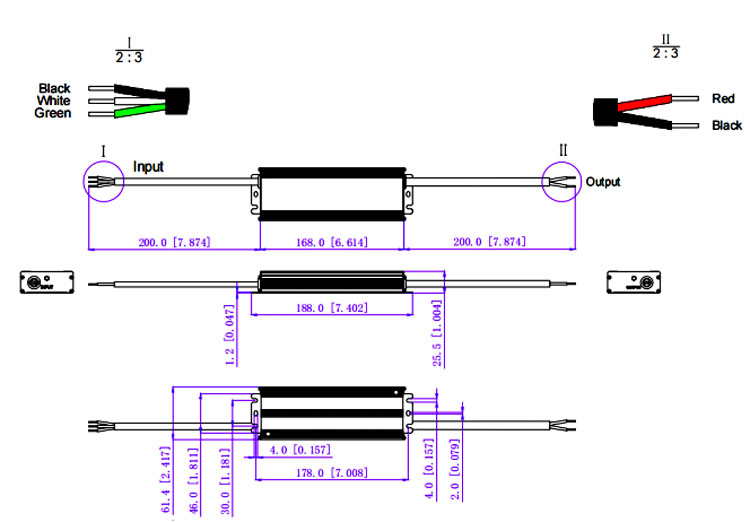

Especificación mecánica
Recomendación de MCB：
| Cuando el voltaje de entrada es de 120Vac, el número de controladores LED compatibles con interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Cuando el voltaje de entrada es de 277Vac, el número de controladores LED compatibles con interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan basándose en que la temperatura ambiente máxima es de 50 °C
2. El interruptor automático debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
Funcionamiento de atenuación
Productos relacionados
|

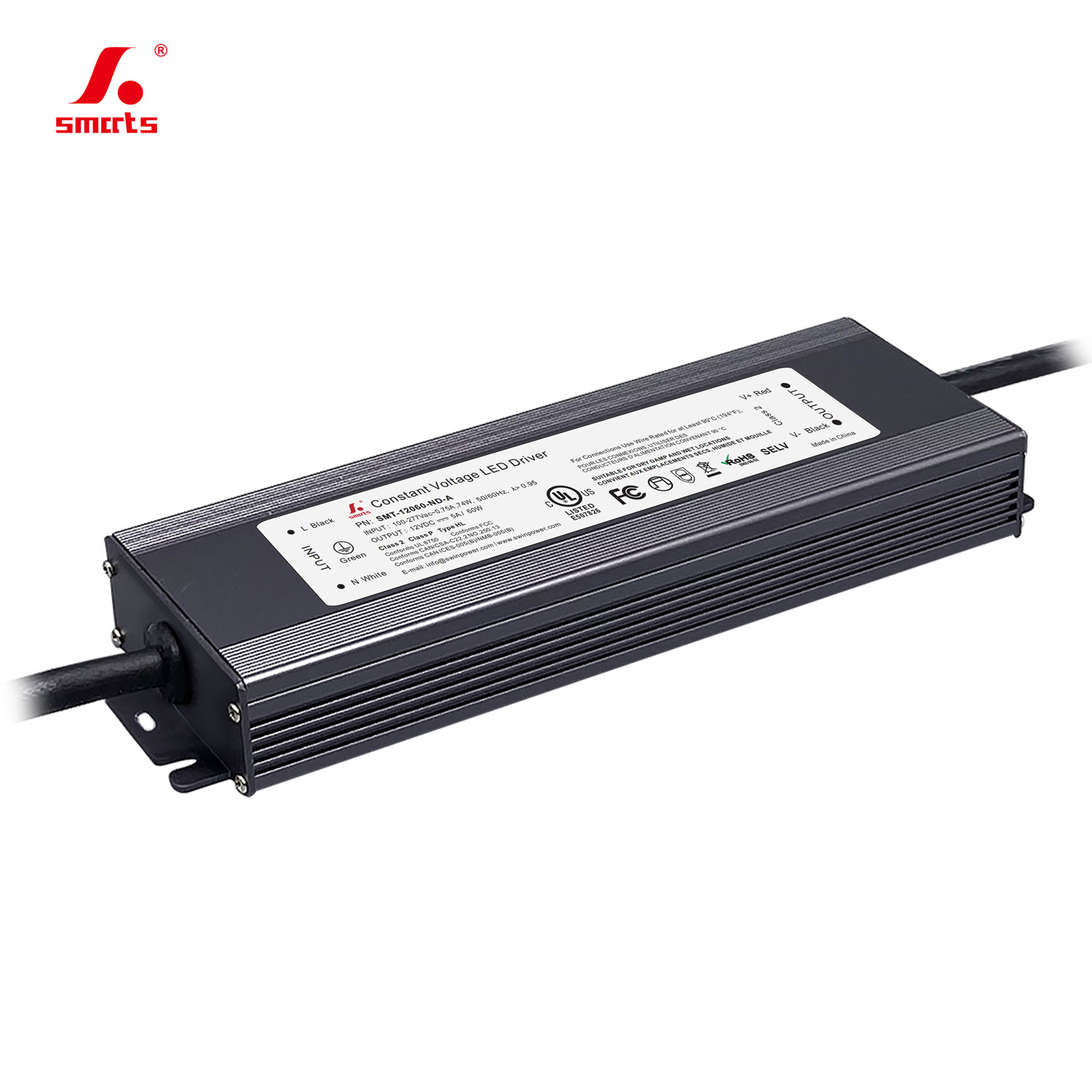

Controlador LED de voltaje constante no regulable de 80WCuenta con una excelente disipación de calor y una clasificación IP65, respaldado por una garantía excepcionalmente larga de 7 años.
