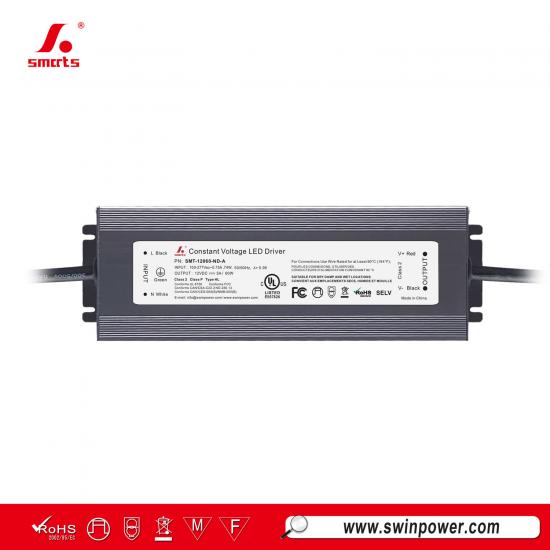

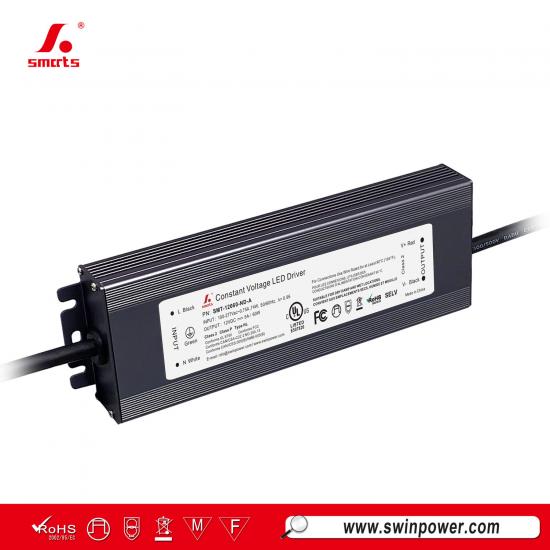

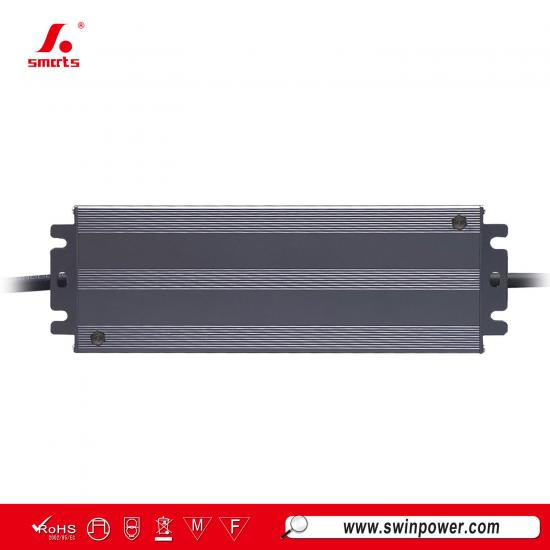

Fuente de alimentación con controlador LED impermeable no regulable de 12V 24V 60W para iluminación LED
Este 60W fuente de alimentación LED no regulablefunciona en modo de voltaje constante, con una eficiencia de hasta el 87% y múltiples mecanismos de proteccióncontra cortocircuitos, sobrecalentamiento y sobrecargas. Cumple con las normativas globales de seguridad para iluminación y cuenta con una garantía excepcionalmente larga de 7 años.
Especificación
| Modelo | SMT-12060-ND-A | SMT-24060-ND-A | SMT-48060-ND-A | |
| Certificado | UL / cUL / FCC / Clase P / Tipo HL / Clase 2 | |||
| Salida | Voltaje de CC | 12V | 24V | 48V |
| Tolerancia de voltaje | ±5% | ±3% | ±2% | |
| Regulación de voltaje | ≤0.5% | ≤0.5% | ≤0.5% | |
| Regulación de carga | ≤2% | ≤1% | ≤1% | |
| Corriente nominal | 5A | 2.5A | 1.25A | |
| Potencia nominal | 60W | |||
| Ondulación de voltaje | 500mVp-p | 450mVp-p | 450mVp-p | |
| Voltaje de sobreimpulso | ||||
| Entrada | Rango de voltaje | 100-277VAC | ||
| Rango de frecuencia | 47 - 63Hz | |||
| Factor de potencia (típ.) @ carga completa | >0.98@120VAC >0.97@277VAC |
>0.98@120VAC >0.97@277VAC |
>0.98@120VAC >0.97@277VAC |
|
| THD (típ.) @ carga completa | ||||
| Eficiencia (típ.) @ carga completa | ≥84%@120VAC ≥85%@277VAC |
≥84%@120VAC ≥86%@277VAC |
≥85%@120VAC ≥87%@277VAC |
|
| Corriente CA (máx.) | ≤0.75A @120VAC ≤0.3A@277VAC | |||
| Corriente de irrupción (típ.) | 31.6A,152us@50%Ipeak 120VAC 76.8A,156us@50%Ipeak 277VAC | |||
| Corriente de fuga | ||||
| Protección | Cortocircuito | Modo hiccup, se puede restaurar automáticamente después de eliminar la anomalía | ||
| Sobrecarga | ≥120%, modo de corriente constante, recuperación automática después de la excepción | |||
| Sobretemperatura | Cuando la temperatura ambiente supera los 55℃ ±5℃, la salida se apaga | |||
| Entorno | Temperatura de funcionamiento | -40~+40℃ (consulte la curva de reducción de potencia a continuación) | ||
| Humedad de funcionamiento | 20 - 95%RH sin condensación | |||
| Temperatura de almacenamiento, humedad | -40 ~ +80℃, 10 - 95% RH sin condensación | |||
| Coeficiente de TEMP. | ±0.03%/℃(0 - 50℃) | |||
| Vibración | 10 ~ 500Hz, 5G 12 minutos/ciclo, ejes X Y Z 72 minutos cada uno | |||
| Seguridad y EMC | Normas de seguridad | UL8750 CAN/CSA-C22.2 No.250.13 | ||
| Tensión soportada | I/P-O/P:1.88KVac;I/P-FG::1.88KVac;O/P-FG:0.5KVac | |||
| Resistencia de aislamiento | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RH | |||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: Modo diferencial 2KV, modo común 4KV | |||
| Inmunidad EMC | FCC/ICES no requieren esta prueba | |||
| Emisión EMC | FCC Parte 15 Subparte B;ANSI C63.4:2017;ICES-005 Edición 5 | |||
| Otros | Peso neto | 0.5KG | ||
| Dimensiones | 188*61.4*25.5mm(L*W*H) | |||
| Embalaje | 415*230*170mm 20 piezas / CTN | |||
| Notas | 1. Todos los parámetros no mencionados específicamente se miden con una entrada de 120VAC, carga nominal y una temperatura ambiente de 25℃. | |||
| 2. Tolerancia: incluye la tolerancia de configuración y la regulación de carga. | ||||
| 3. La fuente de alimentación se considera un componente que funcionará en combinación con el equipo final. Puesto que el rendimiento EMC se verá afectado por la instalación completa, los fabricantes del equipo final deben volver a calificar la Directiva EMC en la instalación completa. |
||||
| 4. Estados predeterminados: la curva de atenuación es una curva gamma 2.2. | ||||
| 5. Respecto a los tipos de carga del controlador LED donde el controlador cumple los requisitos de emisiones armónicas de ANSI C82.77-10. | ||||
|
|
 |
 |
 |
Especificación mecánica
Recomendación de MCB：
| Cuando el voltaje de entrada es 120Vac, el número de controladores LED compatibles con interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Cantidad de controladores LED |
| Tipo C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Cuando el voltaje de entrada es de 277Vac, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | Cantidad de controladores LED |
| Tipo C | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados al Tipo C se recomiendan basándose en que la temperatura ambiente máxima es de 50 °C
2. El disyuntor debe seleccionarse según el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
Operación de atenuación
Productos relacionados
|

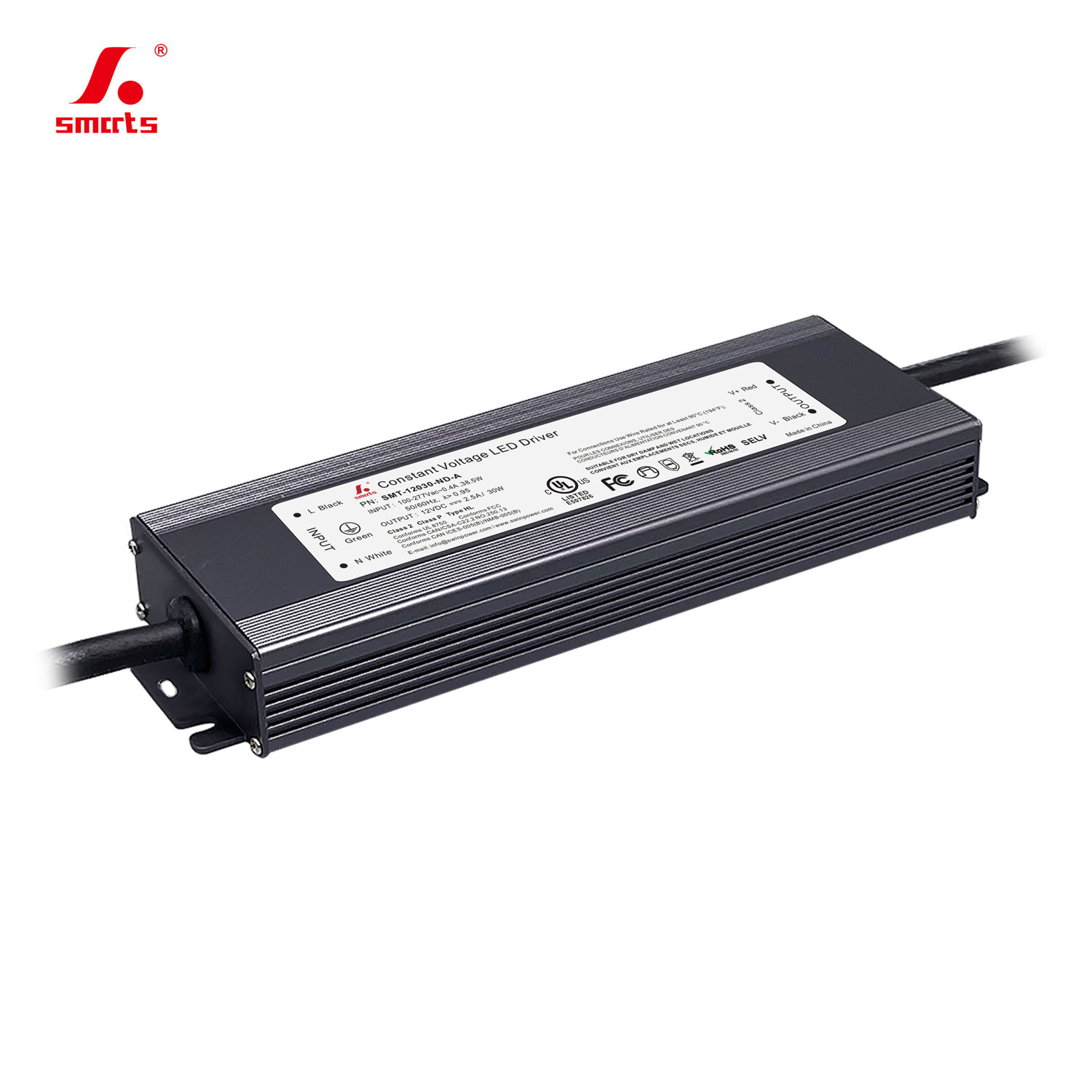

Esta fuente de alimentación LED de 30W (12V/24V), alojada en una carcasa completa de aleación de aluminio, fuente de alimentación LED de voltaje constantees ideal para su uso en proyectos de iluminación LED en exteriores y ubicaciones húmedas. Certificado por UL, este producto se comercializa principalmente en la región de Norteamérica.
