controlador LED de voltaje constante no regulable luces LED 12v 24v 30w en venta

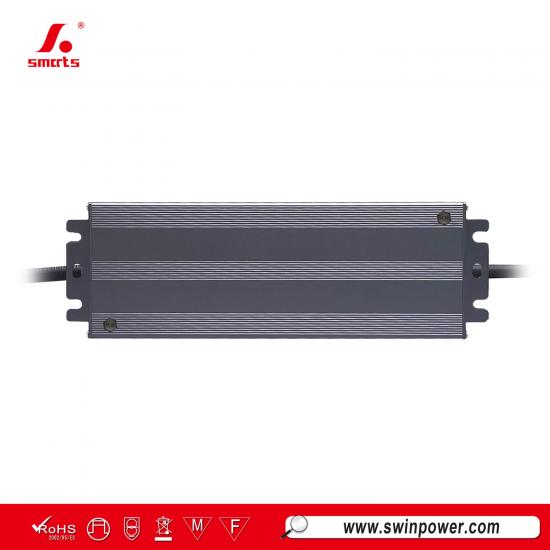

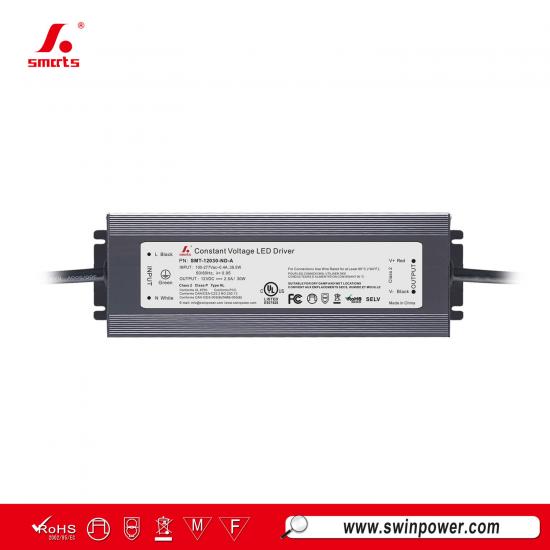

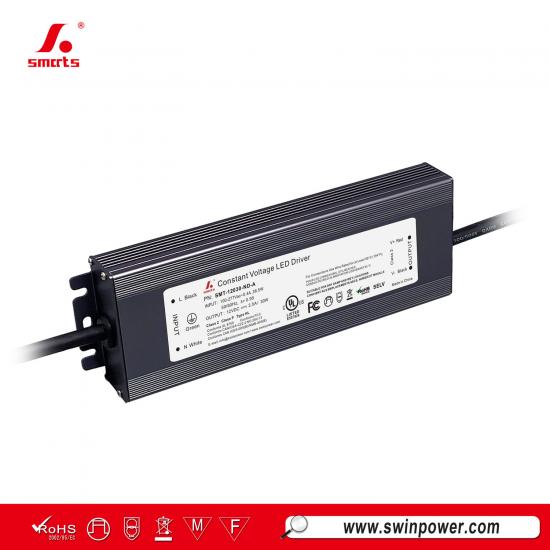

Este fuente de alimentación LED de voltaje constantecuenta con un modo no regulable y un diseño de carcasa completamente de aluminio. Con una eficiencia operativa de hasta el 84,5% y una garantía excepcionalmente larga de 7 años, cuenta con certificación UL y se comercializa principalmente en la región de Norteamérica.
Especificaciones
| Modelo | SMT-12030-ND-A | SMT-24030-ND-A | SMT-48030-ND-A | |
| Certificado | UL / cUL / FCC / Clase P / Tipo HL / Clase 2 | |||
| Salida | Voltaje CC | 12V | 24V | 48V |
| Tolerancia de voltaje | ±5% | ±3% | ±2% | |
| Regulación de voltaje | ≤0,5% | ≤0,5% | ≤0,5% | |
| Regulación de carga | ≤2% | ≤1% | ≤1% | |
| Corriente nominal | 2,5A | 1,25A | 0,63A | |
| Potencia nominal | 30W | |||
| Ondulación de voltaje | 500mVp-p | 400mVp-p | 350mVp-p | |
| Voltaje de sobreimpulso | ||||
| Entrada | Rango de voltaje | 100-277 VCA | ||
| Rango de frecuencia | 47 - 63 Hz | |||
| Factor de potencia (típ.) @ carga completa | >0.98@120 VCA >0.95@120 VCA |
>0.98@120 VCA >0.95@120 VCA |
>0.98@120 VCA >0.95@120 VCA |
|
| THD (típ.) @ carga completa | ||||
| Eficiencia (típ.) @ carga completa | ≥79%@120 VCA ≥80.5%@277 VCA |
≥81%@120 VCA ≥83.5%@277 VCA |
≥83.5%@120 VCA ≥84.5%@277 VCA |
|
| Corriente CA (máx.) | ≤0.4 A @120 VCA ≤0.16 A@277 VCA | |||
| Corriente de irrupción (típ.) | 25 A,120 us@50%Ipeak 120 VCA 60 A,136 us@50%Ipeak 277 VCA | |||
| Corriente de fuga | ||||
| Protección | Cortocircuito | Modo de reinicio intermitente, puede restaurarse automáticamente después de eliminar la anomalía | ||
| Sobrecarga | ≥120%, modo de corriente constante, recuperación automática después de la excepción | |||
| Sobretemperatura | Cuando la temperatura ambiente supera 55℃ ±5℃, la salida se apaga | |||
| Entorno | Temperatura de funcionamiento | -40~+40℃ (consulte la curva de reducción de potencia a continuación) | ||
| Humedad de funcionamiento | 20 - 95% HR sin condensación | |||
| TEM. de almacenamiento, humedad | -40-+80℃, 10 - 95% HR sin condensación | |||
| Coeficiente de TEMP. | ±0.03%/℃(0 - 50℃) | |||
| Vibración | 10 ~ 500Hz, 5G 12 minutos/ciclo, ejes X Y Z 72 minutos cada uno | |||
| Seguridad y EMC | Normas de seguridad | UL8750 CAN/CSA-C22.2 No.250.13 | ||
| Tensión soportada | I/P-O/P:1.88KVac;I/P-FG::1.88KVac;O/P-FG:0.5KVac | |||
| Resistencia de aislamiento | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% HR | |||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: Modo diferencial 2KV, modo común 4KV | |||
| Inmunidad EMC | FCC/ICES no requieren esta prueba | |||
| Emisión EMC | FCC Parte 15 Subparte B;ANSI C63.4:2017;ICES-005 Edición 5 | |||
| Otros | Peso neto | 0.45kg | ||
| Dimensiones | 166.9*61.4*25.5mm(L*W*H) | |||
| Embalaje | 415*230*170mm 20 piezas / CTN | |||
| Notas | 1. Todos los parámetros que NO se mencionan especialmente se miden con una entrada de 120VAC, carga nominal y temperatura ambiente de 25℃. | |||
| 2. Tolerancia: incluye la tolerancia de configuración y la regulación de carga. | ||||
| 3. La fuente de alimentación se considera un componente que funcionará en combinación con el equipo final. Debido a que el rendimiento EMC se verá afectado por la instalación completa, los fabricantes del equipo final deben volver a calificar la Directiva EMC en la instalación completa. |
||||
| 4. Estados predeterminados: la curva de atenuación es una curva gamma 2.2. | ||||
| 5. Respecto a los tipos de carga del controlador LED donde el controlador cumple los requisitos de emisiones armónicas de ANSI C82.77-10. | ||||
|
|
 |
 |
 |

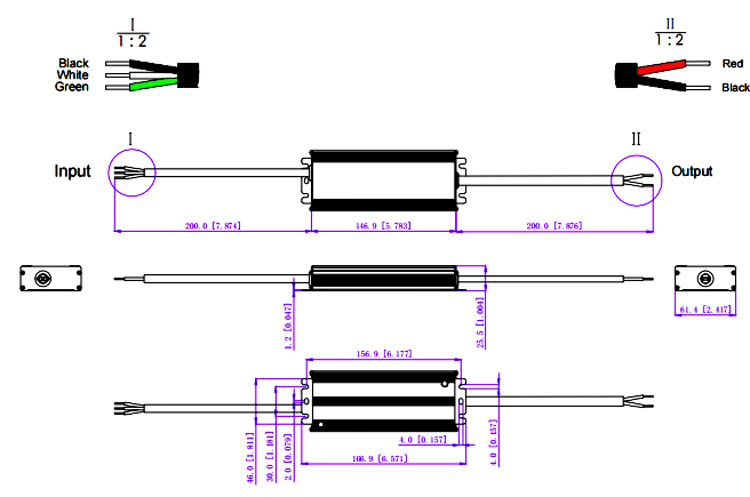

Especificación mecánica
Recomendación de MCB：
| Cuando el voltaje de entrada es 120Vac, el número de controladores LED compatibles con interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Cuando el voltaje de entrada es de 277Vac, el número de controladores LED compatibles con los interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados al Tipo C se recomiendan basándose en que la temperatura ambiente máxima es de 50 °C
2. El interruptor automático debe seleccionarse según el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
