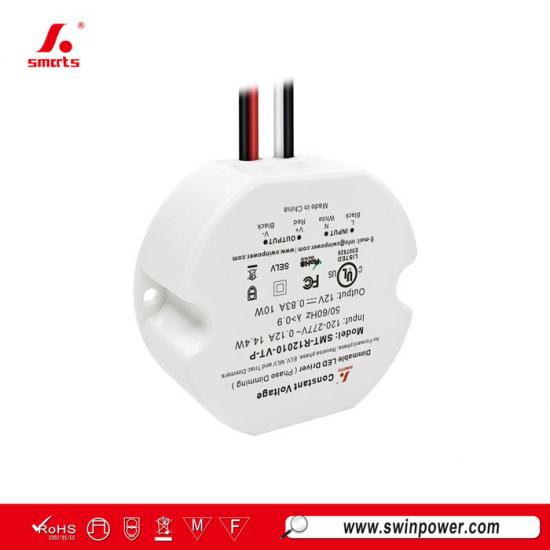

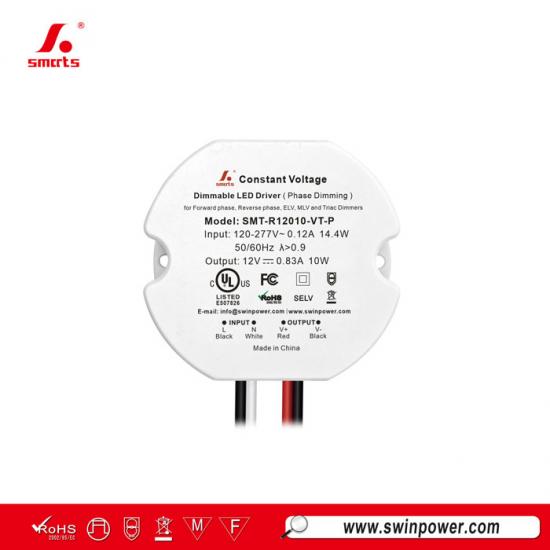

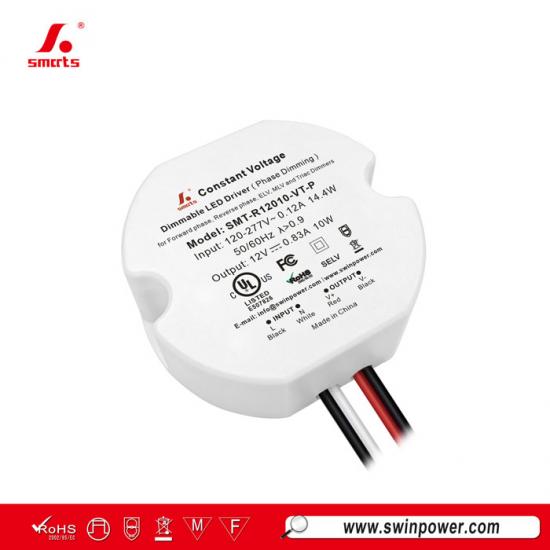

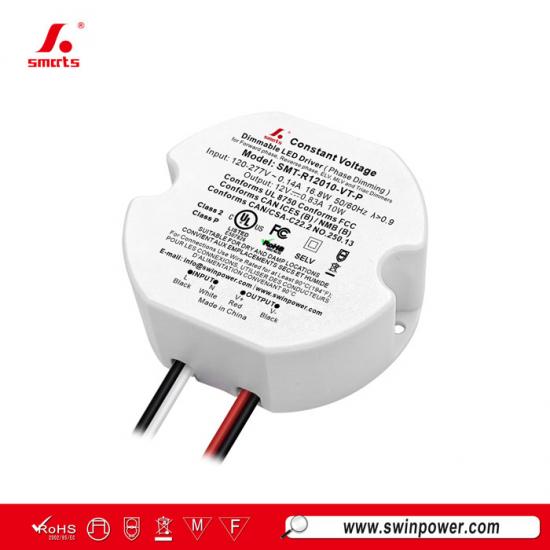

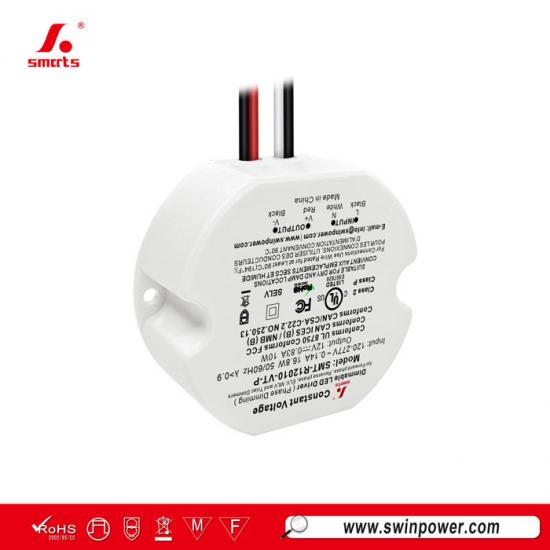

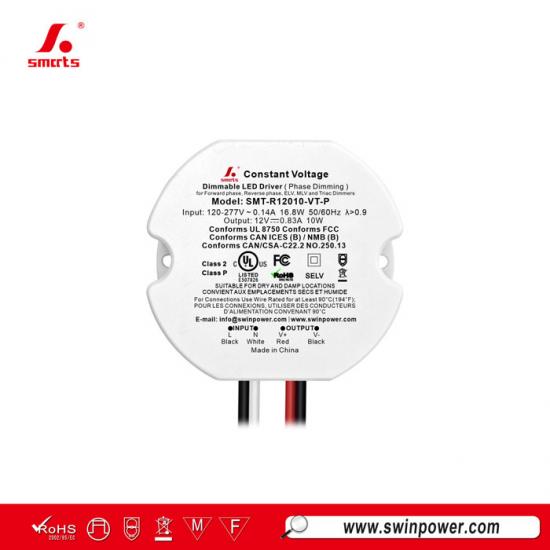

Fuente de alimentación de tira LED de voltaje constante regulable con carcasa de plástico de forma redonda de 10W
Tamaño pequeño con carcasa de plástico redondaFuente de alimentación LED regulable mediante TRIACcon un rango de regulación del 0–100%. Cuenta con certificación UL, cumple con las normas mundiales de seguridad de iluminación y viene con una garantía excepcional de 7 años.
Especificación
| Modelo | SMT-R12010-VT-P | SMT-R24010-VT-P | |
| Certificado | UL pendiente / ROHS / SELV | ||
| Salida | Voltaje de CC | 12V | 24V |
| Corriente nominal | 0.83A | 0.42A | |
| Potencia nominal | 10W | ||
| Tolerancia de voltaje | ±0.5V | ||
| Entrada | Rango de voltaje | 120-277VAC | |
| Rango de frecuencia | 47 - 63Hz | ||
| Factor de potencia a carga completa | ≥0.98@120VAC ≥0.88@277VAC | ||
| THD (típ.) a carga completa | ≤20% | ||
| Eficiencia a carga completa | ≥74%@120VAC ≥73%@277VAC | 70%@120VAC 72%@277VAC | |
| Corriente CA (máx.) | 0.12A | ||
| Corriente de irrupción (típ.) | 2.4A, 35us @50%Ipeak 120VAC 5.6A, 34us @50%Ipeak 277VAC | ||
| Protección | Cortocircuito | Modo de reinicio automático, se recupera automáticamente después de eliminar la condición de fallo. | |
| Sobrecarga | 105%~120% Modo de reinicio automático, se recupera automáticamente después de eliminar la condición de fallo. | ||
| Sobretemperatura | Temperatura ambiente superior a 55℃±5℃, la salida se reduce al 50%; Temperatura ambiente superior a 60℃±5℃, salida apagada; Cuando la temperatura se reduce a 45℃±5℃, la salida vuelve al 100%. |
||
| Entorno | Temperatura de funcionamiento | -40~+50℃ (consulte la curva de reducción de potencia a continuación) | |
| Humedad de funcionamiento | 20 - 90%HR sin condensación | ||
| Temperatura de almacenamiento, humedad | -40 - +80℃, 10 - 95% HR sin condensación | ||
| Coeficiente de temperatura | ±0.03%/℃(0 - 50℃) | ||
| Vibración | 10 ~ 500Hz, 2G 12 minutos/ciclo, ejes X Y Z 72 minutos cada uno | ||
| Seguridad y EMC | Normas de seguridad | UL8750; CAN/CSA-C22.2 No.250.13 | |
| Tensión soportada | I/P-O/P:1.88KVAC | ||
| Resistencia de aislamiento | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% HR | ||
| Inmunidad EMC | FCC/ICES no requieren esta prueba. | ||
| Emisión EMC | FCC 47 CFR Parte 15, Subparte B | ||
| Prueba de inmunidad contra sobretensiones | Línea de alimentación de CA: Modo diferencial 1KV | ||
| Otros | Peso neto | 0.103KG | |
| Dimensiones | 54*48.2*24mm(Φ*An*Al) | ||
| Embalaje | 380*290*155mm 100pcs/CTN | ||
| Notas | 1. Todos los parámetros no mencionados específicamente se miden con carga nominal para 120VAC y una temperatura ambiente de 25℃. 2. Se requiere una salida reducida con baja tensión de entrada para garantizar una larga vida útil. |
||
|
|
 |
 |
 |

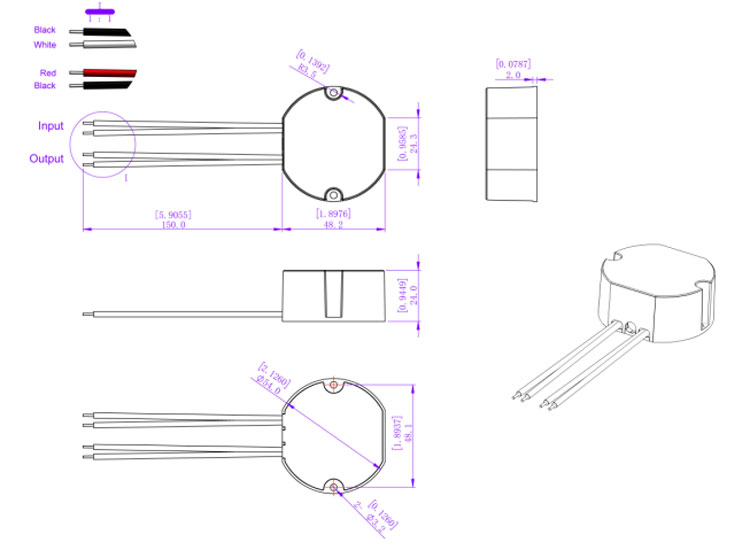

Especificación mecánica
| Cuando la tensión de entrada es de 120 VCA, el número de controladores LED compatibles con los interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo B | 10 A | 66 |
| 13 A | 86 | |
| 16 A | 105 | |
| 20 A | 132 | |
| Cuando la tensión de entrada es de 277 VCA, el número de controladores LED compatibles con los interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo B | 10 A | 125 |
| 13 A | 163 | |
| 16 A | 200 | |
| 20 A | 250 | |
| Cuando la tensión de entrada es de 120 VCA, el número de controladores LED compatibles con los interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10 A | 66 |
| 13 A | 86 | |
| 16 A | 105 | |
| 20 A | 132 | |
| Cuando el voltaje de entrada es de 277 VCA, la cantidad de controladores LED compatibles con interruptores automáticos es la siguiente: | ||
| Tipo de MCB | Nivel | Cantidad de controladores LED |
| Tipo C | 10 A | 140 |
| 13 A | 183 | |
| 16 A | 225 | |
| 20 A | 281 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados al tipo C se recomiendan basándose en que la temperatura ambiente máxima es de 50 °C.
2. El interruptor automático debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de cable estadounidense | |
| Cable de entrada | 1015 2*18 AWG 0.824mm2\Negro(L), Blanco(N) |
| Cable de salida | 1015 2*22 AWG 0.326mm2\Rojo(V+), Negro(V-) |
| Cable electrónico de atenuación | 1015 2*22 AWG 0.326mm2\Morado(DIM+), Rosa(DIM-) |
Operación de atenuación
Uso de una atenuación --- Atenuación TRIAC/corte de faseg
1.La Modulación por Ancho de Pulso (PWM) del voltaje de salida puede ajustarse mediante el terminal de entrada de la línea de fase de CA (L) conectando
un atenuador de fase / TRIAC oun sistema de iluminación.
2.Funcionando confase adelantada, MLVyfase inversa, ELV,atenuadores TRIACo sistema de iluminación.
3.La carga mínima es de aproximadamente 10%
4.Intente utilizar reguladores con una potencia de al menos 2 veces la potencia de salida del controlador.
Productos relacionados
|

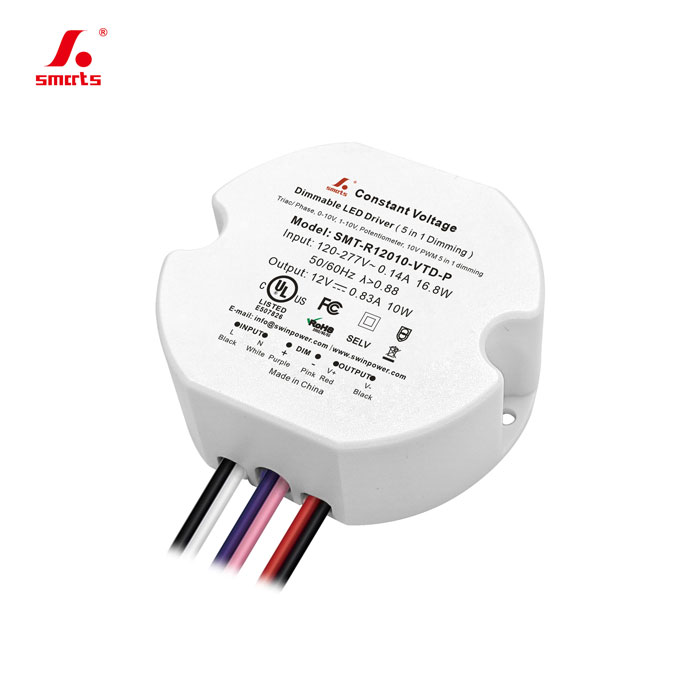

Fuente de alimentación LED redonda de 10W de voltaje constante regulable por TRIAC con un diseño ultradelgado, adecuada para la instalación en espacios interiores reducidos. Ofrece una excelente disipación de calor y cuenta con una garantía de 7 años.
Modelo: SMT-R12010-VTD-P Voltaje de entrada: 100-277Vac
Modo de regulación: regulable por triac y 0-10V
|
