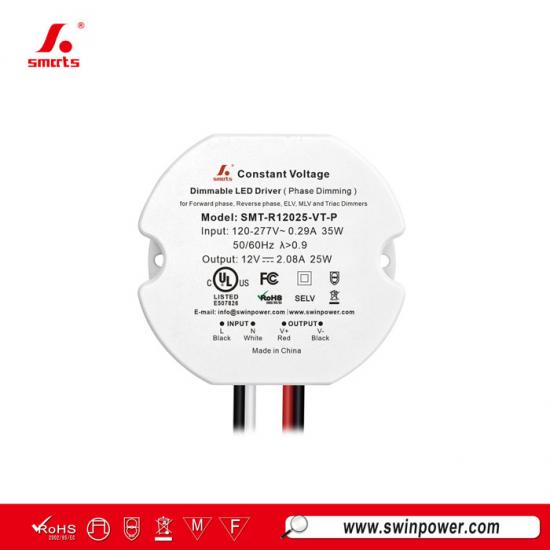

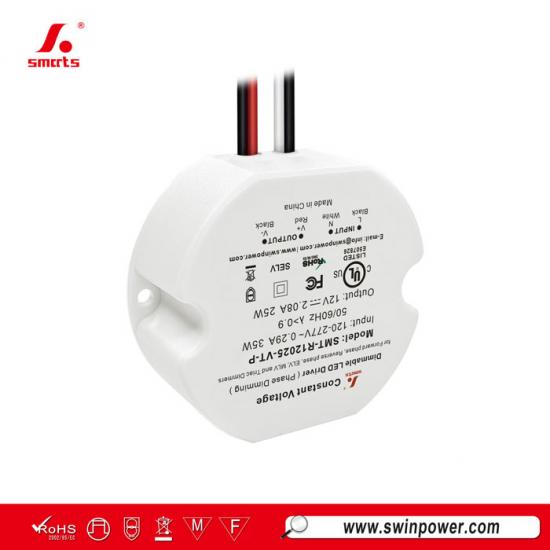

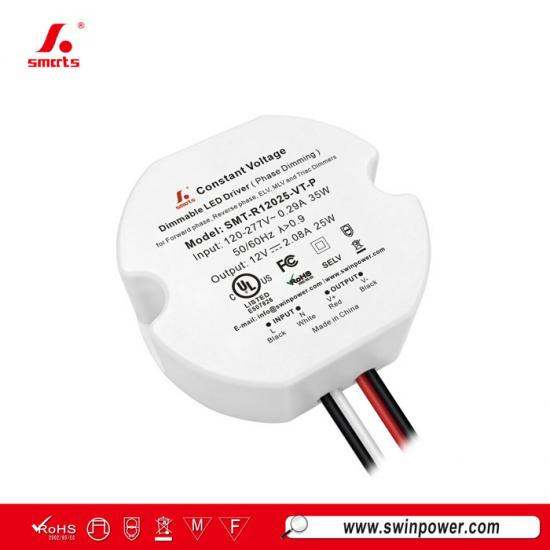

controlador LED de fuente de alimentación de voltaje constante de 12V regulable con TRIAC listado por UL con carcasa de plástico de forma redonda
12V/24Vfuente de alimentación LED de voltaje constante regulable con TRIAC de 25Wcon múltiples protecciones contra cortocircuitos, sobretemperatura y sobrecarga, certificada por UL, cumple con las normativas mundiales de seguridad de iluminación y se vende principalmente en Norteamérica
Especificaciones
| Modelo | SMT-R12025-VT-P | SMT-R24025-VT-P | |
| Certificado | UL pendiente / ROHS / SELV | ||
| Salida | Voltaje de CC | 12V | 24V |
| Corriente nominal | 2.08A | 1.04A | |
| Potencia nominal | 25W | ||
| Tolerancia de voltaje | ±0.5V | ||
| Entrada | Rango de voltaje | 120-277VAC | |
| Rango de frecuencia | 47 - 63Hz | ||
| Factor de potencia @ carga completa | ≥0.98@120VAC ≥0.91@277VAC | ≥0.97@120VAC ≥0.92@277VAC | |
| THD (típ.) @ carga completa | ≤10%@120VAC ≤15%@277VAC | ≤15%@120VAC ≤20%@277VAC | |
| Eficiencia @ carga completa | ≥74%@120VAC ≥73%@277VAC | ≥78%@120VAC ≥75%@277VAC | |
| Corriente CA (máx.) | 0.29A | ||
| Corriente de irrupción (típ.) | 1.92A, 68us @50%Ipeak 120VAC 6.08A, 44us @50%Ipeak 277VAC | ||
| Protección | Cortocircuito | Modo de reinicio automático, se recupera automáticamente después de eliminarse la condición de falla. | |
| Sobrecarga | Modo de reinicio automático al 105%~120%, se recupera automáticamente después de eliminarse la condición de falla. | ||
| Sobretemperatura | Temperatura ambiente superior a 55℃±5℃, la salida se reduce al 50%; Temperatura ambiente superior a 60℃±5℃, salida desactivada; Cuando la temperatura se reduce a 45℃±5℃, la salida vuelve al 100%. |
||
| Entorno | Temperatura de funcionamiento | -40~+50℃ (consulte la curva de reducción de potencia a continuación) | |
| Humedad de funcionamiento | 20 - 90%RH sin condensación | ||
| Temperatura de almacenamiento, humedad | -40 - +80℃, 10 - 95% RH sin condensación | ||
| Coeficiente de temperatura | ±0.03%/℃(0 - 50℃) | ||
| Vibración | 10 ~ 500Hz, 2G 12 minutos/ciclo, ejes X Y Z 72 minutos cada uno | ||
| Seguridad y EMC | Normas de seguridad | UL8750; CAN/CSA-C22.2 No.250.13 | |
| Tensión soportada | I/P-O/P:1.88KVAC | ||
| Resistencia de aislamiento | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RH | ||
| Inmunidad EMC | FCC/ICES no requieren esta prueba. | ||
| Emisión EMC | FCC 47 CFR Parte 15, Subparte B | ||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 1KV | ||
| Otros | Peso neto | 0.15KG | |
| Dimensiones | 69.4*62.9*24mm(Φ*W*H) | ||
| Embalaje | 385*290*190mm 80pcs/CTN | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con carga nominal para 120VAC y 25℃ de temperatura ambiente. 2. Se requiere una salida reducida con bajo voltaje de entrada para garantizar una larga vida útil. |
||
|
|
 |
 |
 |
Especificación mecánica
| Cuando el voltaje de entrada es de 120Vac, el número de controladores LED compatibles con interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo B | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Cuando el voltaje de entrada es de 277Vac, el número de controladores LED compatibles con interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo B | 10A | 125 |
| 13A | 163 | |
| 16A | 200 | |
| 20A | 250 | |
| Cuando el voltaje de entrada es de 120Vac, el número de controladores LED compatibles con interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Cuando la tensión de entrada es de 277Vac, el número de controladores LED compatibles con los interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10A | 140 |
| 13A | 183 | |
| 16A | 225 | |
| 20A | 281 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados en el tipo C se recomiendan basándose en una temperatura ambiente máxima de 50 °C.
2. El interruptor automático debe seleccionarse de acuerdo con la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de cable estadounidense | |
| Cable de entrada | 1015 2*18 AWG 0.824mm2\Negro(L), Blanco(N) |
| Cable de salida | 1015 2*22 AWG 0.326mm2\Rojo(V+), Negro(V-) |
| Cable electrónico de regulación de intensidad | 1015 2*22 AWG 0.326mm2\Púrpura(DIM+), Rosa(DIM-) |
Operación de regulación de intensidad
Uso de una regulación de intensidad --- TRIAC/corte de faseg
1.La modulación por ancho de pulso (PWM) de la tensión de salida puede ajustarse mediante el terminal de entrada de la línea de fase de CA (L) conectando
un regulador de fase / TRIAC or sistema de iluminación.
2.Funcionando con fasedirecta, MLV y fase inversa, ELV, Atenuadores TRIACo sistema de iluminación.
3.La carga mínima es de aproximadamente el 10%
4.Intente utilizar atenuadores con una potencia de al menos 2veces la potencia de salida del controlador.
