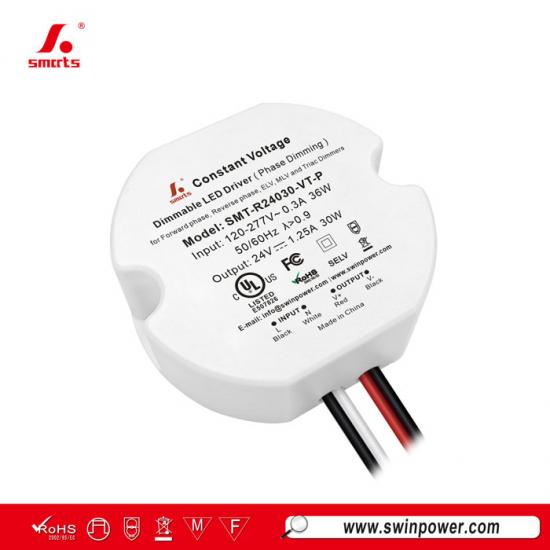

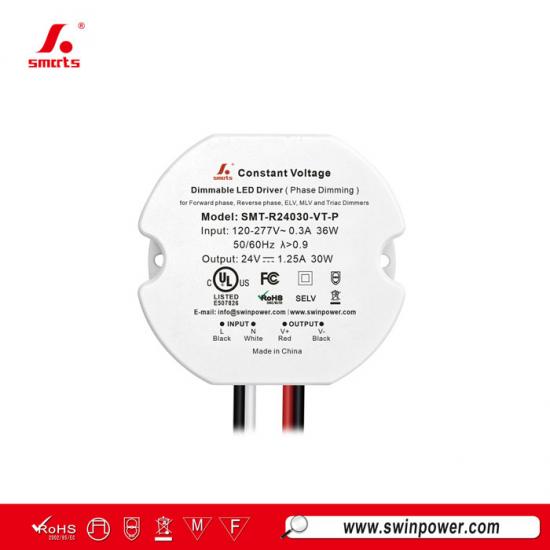

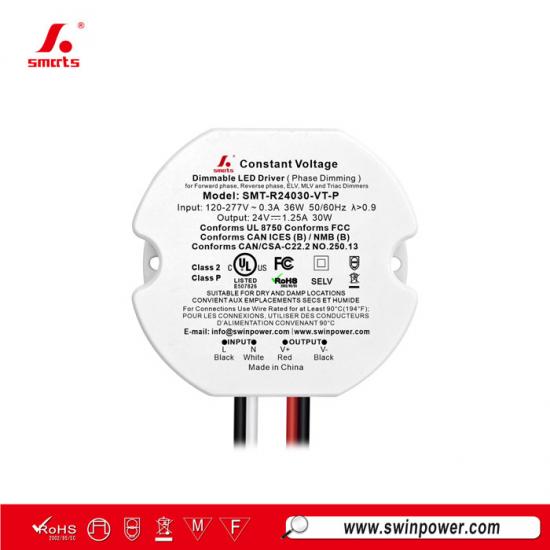

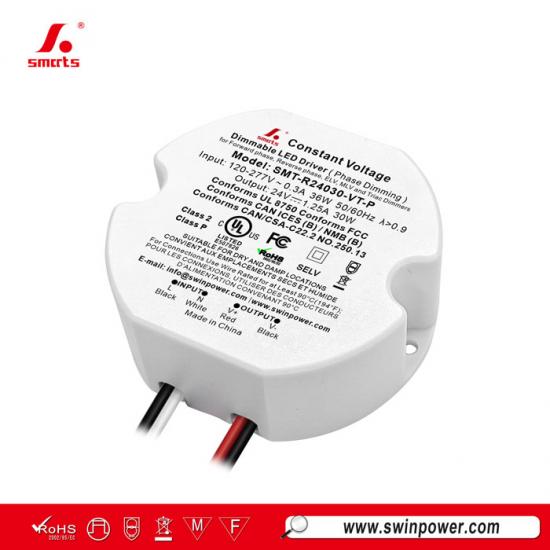

Fuente de alimentación de controlador LED de voltaje constante TRIAC redondo de 24 V 30 W para tiras LED
Esta fuente de alimentación de voltaje constante con carcasa de plástico, fuente de alimentación LED regulable mediante TRIAC cuenta con PFC activo integrado y un diseño compacto y portátil para una instalación sencilla. Viene con una garantía de 7 años.
Especificación
| Modelo | SMT-R24030-VT-P | |
| Certificado | UL pendiente / ROHS / SELV | |
| Salida | Voltaje CC | 24 V |
| Corriente nominal | 1.25 A | |
| Potencia nominal | 30 W | |
| Tolerancia de voltaje | ±0.5 V | |
| Entrada | Rango de voltaje | 120-277 VCA |
| Rango de frecuencia | 47 - 63 Hz | |
| Factor de potencia @ carga completa | ≥0.98@120 VCA ≥0.92@277 VCA | |
| THD (típ.) @ carga completa | ≤15%@120 VCA ≤25%@277 VCA | |
| Eficiencia @ carga completa | ≥82%@120 VCA ≥82%@277 VCA | |
| Corriente CA (máx.) | 0.32 A | |
| Corriente de irrupción (típ.) | 4.24 A, 52 us @50%Ipeak 120 VCA 7.52 A, 34 us @50%Ipeak 277 VCA | |
| Protección | Cortocircuito | Modo de interrupción, se recupera automáticamente después de eliminarse la condición de falla. |
| Sobrecarga | 105%~120% modo de interrupción, se recupera automáticamente después de eliminarse la condición de falla. | |
| Sobretemperatura | Cuando la temperatura ambiente supera los 55℃±5℃, la salida se reduce al 50%; Temperatura ambiente superior a 60℃±5℃, salida apagada; Cuando la temperatura se reduce a 45℃±5℃, la salida vuelve al 100%. |
|
| Entorno | Temperatura de funcionamiento | -40~+50℃ (consulte la curva de reducción de potencia a continuación) |
| Temperatura de la carcasa (Tc) | 90℃ | |
| Humedad de funcionamiento | 20 - 90%HR sin condensación | |
| Temperatura de almacenamiento, humedad | -40 - +80℃, 10 - 95% HR sin condensación | |
| Coeficiente de temperatura | ±0.03%/℃(0 - 50℃) | |
| Vibración | 10 ~ 500Hz, 2G 12 minutos/ciclo, ejes X Y Z 72 minutos cada uno | |
| Seguridad y EMC | Normas de seguridad | UL8750; CAN/CSA-C22.2 No.250.13 |
| Tensión soportada | I/P-O/P:1.88KVAC | |
| Resistencia de aislamiento | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RH | |
| Inmunidad EMC | FCC/ICES no solicitan esta prueba. | |
| Emisión EMC | FCC 47 CFR Parte 15, Subparte B | |
| Prueba de inmunidad contra sobretensiones | Línea de alimentación de CA: Modo diferencial 1KV | |
| Otros | Peso neto | 0.184KG |
| Dimensión | 74.4*66.4*24mm(Φ*W*H) | |
| Embalaje | 385*290*190mm 80 piezas/CTN | |
| Notas | 1. Todos los parámetros no mencionados específicamente se miden con carga nominal para 120VAC y una temperatura ambiente de 25℃. | |
| Se requiere reducir la potencia de salida con una tensión de entrada baja para garantizar una larga vida útil. | ||
|
|
 |
 |
 |

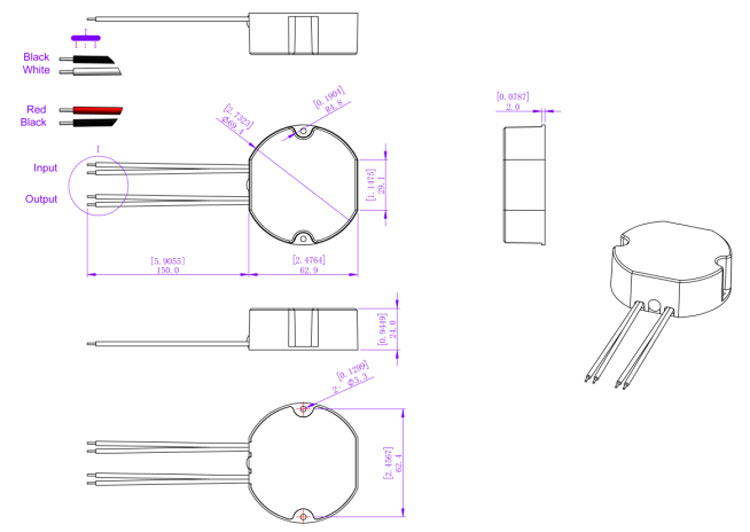

Especificación mecánica
| Cuando la tensión de entrada es de 120Vac, el número de controladores LED adaptados mediante interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo B | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Cuando el voltaje de entrada es de 277Vac, el número de controladores LED compatibles con los interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo B | 10A | 125 |
| 13A | 163 | |
| 16A | 200 | |
| 20A | 250 | |
| Cuando el voltaje de entrada es de 120Vac, el número de controladores LED compatibles con los interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Cuando el voltaje de entrada es de 277Vac, el número de controladores LED compatibles con los interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 140 |
| 13A | 183 | |
| 16A | 225 | |
| 20A | 281 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados al Tipo C se recomiendan basándose en que la temperatura ambiente máxima es de 50 °C.
2. El interruptor automático debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de cable estadounidense | |
| Cable de entrada | 1015 2*18 AWG 0.824mm2\Negro(L), Blanco(N) |
| Cable de salida | 1015 2*22 AWG 0.326mm2\Rojo(V+), Negro(V-) |
| Cable electrónico de atenuación | 1015 2*22 AWG 0.326mm2\Morado(DIM+), Rosa(DIM-) |
Funcionamiento de atenuación
Uso de una atenuación --- atenuación TRIAC/corte de faseg
1. La modulación por ancho de pulso (PWM) del voltaje de salida se puede ajustar mediante el terminal de entrada de la línea de fase de CA (L) conectando
un atenuador de fase/TRIAC oo sistema de iluminación.
2. Funcionamiento con fasedirecta, MLV y fase inversa, ELV, atenuadores TRIACo sistema de iluminación.
3. La carga mínima es de aproximadamente 10%
4.Intente utilizar reguladores con una potencia de al menos 2veces la potencia de salida del controlador.
