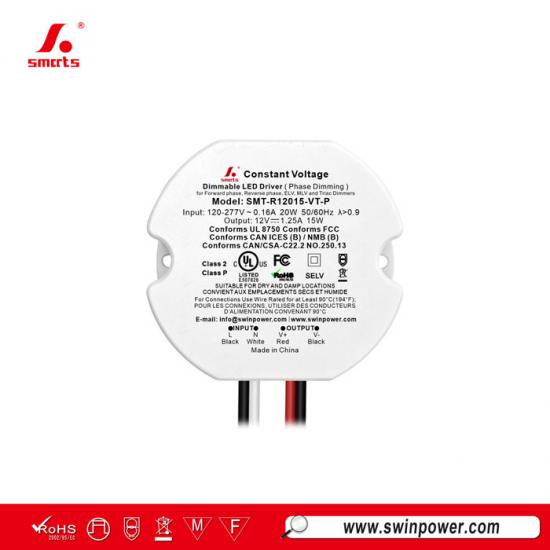

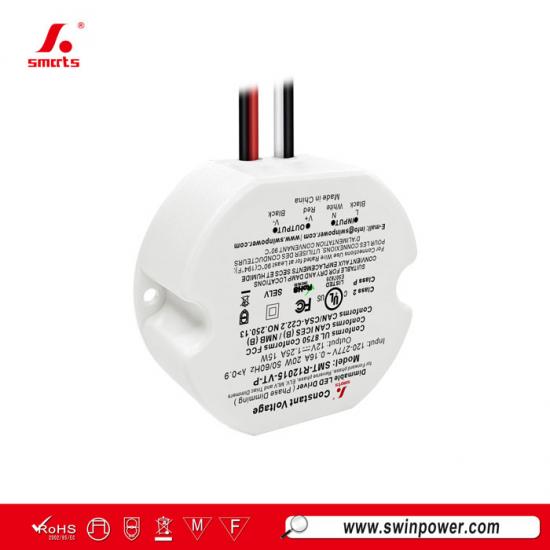

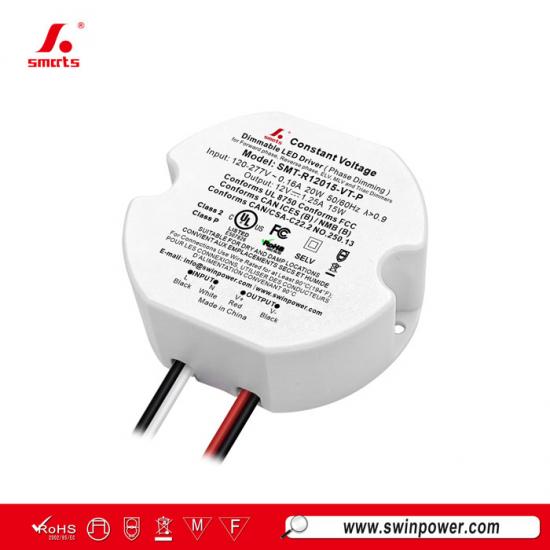

Fuente de alimentación LED de voltaje constante regulable TRIAC de 15 W con forma redonda para carcasa de plástico.
El SmartspowerFuente de alimentación LED regulable mediante TRIACPresenta un diseño de carcasa circular de plástico y una clasificación de impermeabilidad IP20; es compatible con la mayoría de los atenuadores TRIAC convencionales del mercado y es apto para instalación en interiores.
Especificación
| Modelo | SMT-R12015-VT-P | SMT-R24015-VT-P | |
| Certificado | UL pendiente / RoHS / SELV | ||
| Producción | Voltaje CC | 12V | 24V |
| Corriente nominal | 1,25 A | 0,625A | |
| Potencia nominal | 15W | ||
| Tolerancia de voltaje | ±0,5 V | ||
| Aporte | Rango de voltaje | 120-277 VCA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia a plena carga | ≥0,98 a 120 VCA ≥0,92 a 277 VCA | ||
| THD (típico) a plena carga | ≤10% | ||
| Eficiencia a plena carga | ≥73% a 120 VCA ≥75% a 277 VCA | 77% a 120 VCA 74% a 277 VCA | |
| Corriente alterna (máx.) | 0,18A | ||
| Corriente de irrupción (típica) | 0,96 A, 35,2 µs al 50 % de Ipico 120 VCA 1,96 A, 26 µs al 50 % de Ipico 277 VCA | ||
| Protección | Cortocircuito | Modo de recuperación automática tras eliminarse la condición de fallo. | |
| Sobrecarga | Modo de hipo del 105 % al 120 %, se recupera automáticamente una vez eliminada la condición de fallo. | ||
| Temperatura elevada | Temperatura ambiente superior a 55℃±5℃, la producción se reduce al 50%; Temperatura ambiente superior a 60℃±5℃, salida desactivada; Cuando la temperatura se reduce a 45℃±5℃, la salida vuelve al 100%. |
||
| Ambiente | Trabajo TEMP. | -40~+50℃ (ver curva de reducción de potencia a continuación) | |
| Humedad de trabajo | 20 - 90% HR sin condensación | ||
| Almacenamiento TEM, Humedad | -40 - +80℃, 10 - 95% HR sin condensación | ||
| coeficiente de temperatura | ±0,03 %/℃ (0 - 50℃) | ||
| Vibración | 10 ~ 500 Hz, 2G, 12 minutos/ciclo, ejes X, Y, Z, 72 minutos cada uno. | ||
| Seguridad y compatibilidad electromagnética (CEM) | Normas de seguridad | UL8750; CAN/CSA-C22.2 N.° 250.13 | |
| Tensión de resistencia | I/PO/P: 1,88 kV CA | ||
| Resistencia al aislamiento | I/PO/P: 100 MΩ / 500 V CC / 25 ℃ / 70 % HR | ||
| Inmunidad EMC | La FCC/ICES no solicita esta prueba. | ||
| Emisión EMC | FCC 47 CFR Parte 15, Subparte B | ||
| Prueba de inmunidad Surge | Línea de alimentación de CA: Modo diferencial 1 kV | ||
| Otros | Peso neto | 0,103 kg | |
| Dimensión | 54*48,2*24 mm (Φ*Ancho*Alto) | ||
| Embalaje | 380*290*155 mm, 100 unidades/caja | ||
| Notas | 1. Todos los parámetros que NO se mencionan específicamente se miden a carga nominal para 120 VCA y 25 ℃ de temperatura ambiente. 2. Se requiere una potencia de salida reducida a bajo voltaje de entrada para garantizar una larga vida útil. |
||
|
|
 |
 |
 |
Especificación mecánica
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo B | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo B | 10A | 125 |
| 13A | 163 | |
| 16A | 200 | |
| 20A | 250 | |
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo C | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo C | 10A | 140 |
| 13A | 183 | |
| 16A | 225 | |
| 20A | 281 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados al Tipo C se recomiendan en base a una temperatura ambiente máxima de 50 °C.
2. El interruptor debe seleccionarse de acuerdo con la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de alambre americano | |
| Cable de entrada | 1015 2*18 AWG 0,824mm2\Negro(L),Blanco(N) |
| Cable de salida | 1015 2*22 AWG 0,326mm2\Rojo(V+),Negro(V-) |
| Cable electrónico de atenuación | 1015 2*22 AWG 0,326mm2\Morado(DIM+),Rosa(DIM-) |
Operación de atenuación
Usando una atenuación --- Atenuación por corte de fase/TRIACgramo
1. La modulación por ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante conexión.
un atenuador de fase/triac or sistema de iluminación.
2. Trabajando con Ffase anterior, MLVyFase inversa, ELV,Atenuadores TRIAC o sistema de iluminación.
3. La carga mínima es de aproximadamente el 10%.
4. Por favor, intente utilizar atenuadores con potencia al menos 2veces como la potencia de salida del controlador.
Productos relacionados
|

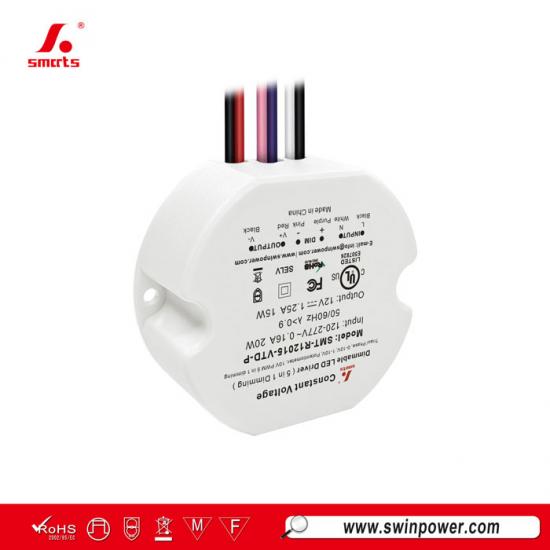

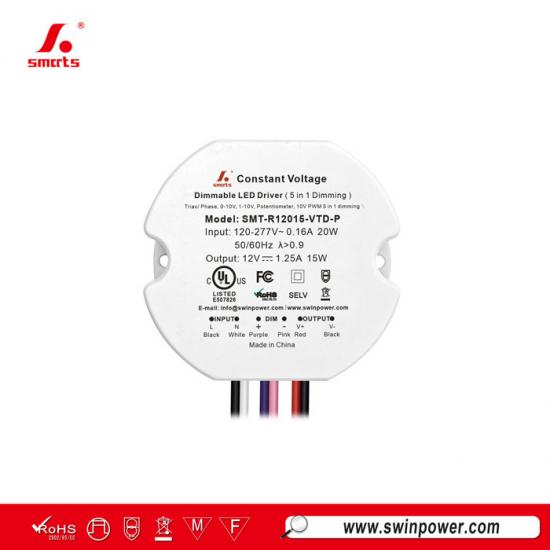

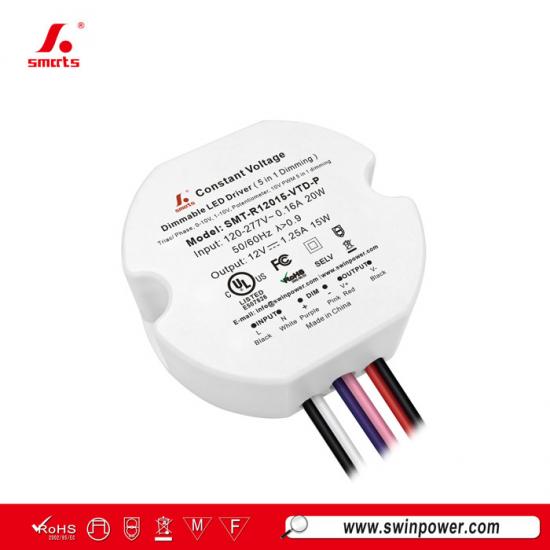

El 15WControlador LED regulable de 0-10 V con TRIACFunciona en modo de voltaje constante y cuenta con un diseño compacto para una instalación rápida y sencilla. Incluye una garantía de 7 años.
