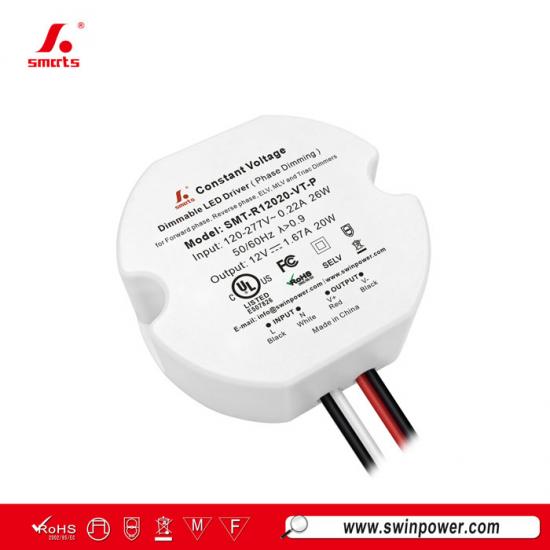

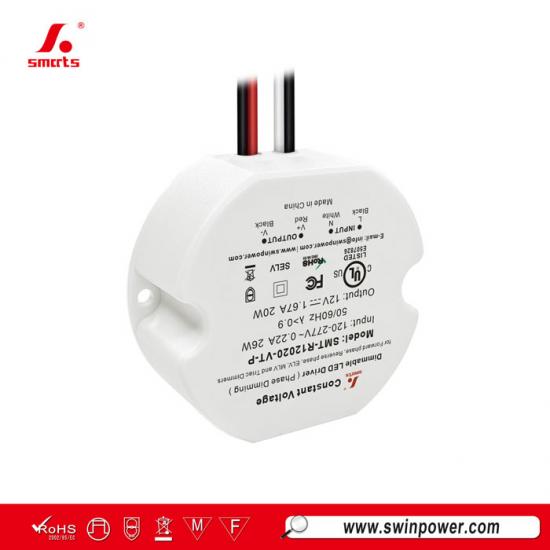

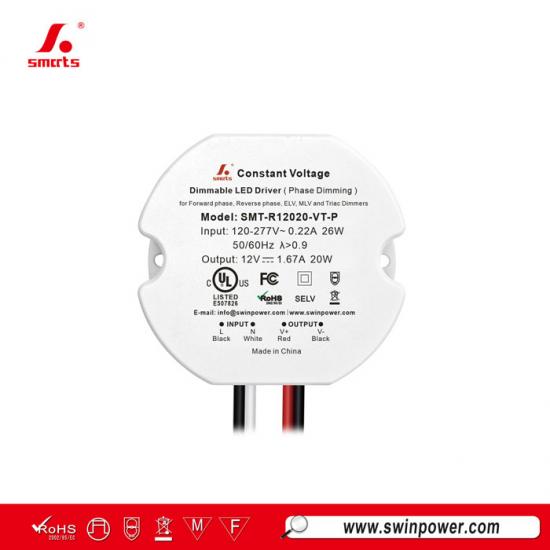

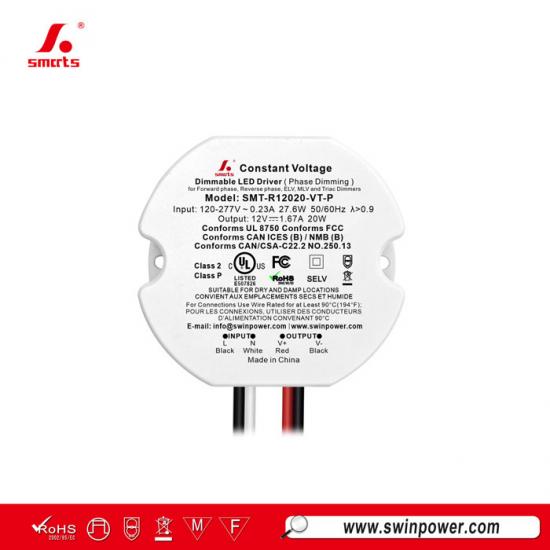

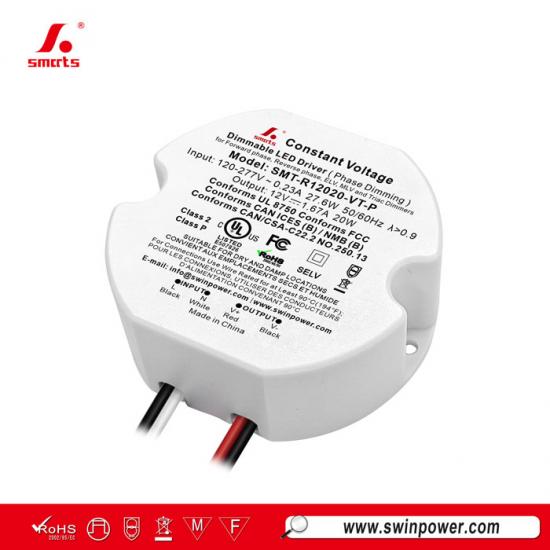

Forma redonda 12v 24v 20w regulabletensión constantefuente de alimentación con controlador LED para luces LED
Rango de tensión de entrada universal 120-277vaccontrolador LED regulable triac, con función PFC activa incorporada, diseño de carcasa totalmente de plástico, buena disipación de calor, cumplimiento con las normativas mundiales de seguridad de iluminación y una garantía de 7 años.
Especificación
| Modelo | SMT-R12020-VT-P | SMT-R24020-VT-P | |
| Certificado | UL pendiente / ROHS / SELV | ||
| Salida | Tensión de CC | 12V | 24V |
| Corriente nominal | 1.67A | 0.83A | |
| Potencia nominal | 20W | ||
| Tolerancia de tensión | ±0.5V | ||
| Entrada | Rango de tensión | 120-277VAC | |
| Rango de frecuencia | 47 - 63Hz | ||
| Factor de potencia a carga completa | ≥0.98@120VAC ≥0.89@277VAC | ≥0.97@120VAC ≥0.91@277VAC | |
| THD (típ.) a carga completa | ≤10%@120VAC ≤15%@277VAC | ≤15%@120VAC ≤25%@277VAC | |
| Eficiencia a carga completa | ≥75%@120VAC ≥73%@277VAC | ≥78%@120VAC ≥72%@277VAC | |
| Corriente CA (máx.) | 0.23A | ||
| Corriente de irrupción (típ.) | 1.92A, 68us @50%Ipeak 120VAC 6.08A, 44us @50%Ipeak 277VAC | ||
| Protección | Cortocircuito | Modo de interrupción, se recupera automáticamente después de eliminarse la condición de fallo. | |
| Sobrecarga | 105%~120% Modo de interrupción, se recupera automáticamente después de eliminarse la condición de fallo. | ||
| Sobretemperatura | Temperatura ambiente superior a 55℃±5℃, la salida se reduce al 50%; Temperatura ambiente superior a 60℃±5℃, la salida se apaga; Cuando la temperatura se reduce a 45℃±5℃, la salida vuelve al 100%. |
||
| Entorno | Temperatura de funcionamiento (Ta) | -40~+50℃ (consulte la curva de reducción de potencia a continuación) | |
| Temperatura de la carcasa (Tc) | 85℃ | ||
| Humedad de funcionamiento | 20 - 90%RH sin condensación | ||
| Temperatura de almacenamiento, humedad | -40 - +80℃, 10 - 95% RH sin condensación | ||
| Coeficiente de temperatura | ±0.03%/℃(0 - 50℃) | ||
| Vibración | 10 ~ 500Hz, 2G 12 minutos/ciclo, ejes X Y Z 72 minutos cada uno | ||
| Seguridad y EMC | Normas de seguridad | UL8750; CAN/CSA-C22.2 No.250.13 | |
| Tensión soportada | I/P-O/P:1.88KVAC | ||
| Resistencia de aislamiento | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RH | ||
| Inmunidad EMC | FCC/ICES no requieren esta prueba. | ||
| Emisión EMC | FCC 47 CFR Parte 15, Subparte B | ||
| Prueba de inmunidad contra sobretensiones | Línea de alimentación de CA: Modo diferencial 1KV | ||
| Otros | Peso neto | 0.15KG | |
| Dimensiones | 69.4*62.9*24mm(Φ*W*H) | ||
| Embalaje | 385*290*190mm 80uds/CTN | ||
| Notas | 1. Todos los parámetros que NO se mencionen especialmente se miden con carga nominal para 120VAC y una temperatura ambiente de 25℃. | ||
| 2. Se requiere reducir la potencia de salida con una tensión de entrada baja para garantizar una larga vida útil. | |||
|
|
 |
 |
 |
Especificación mecánica
| Cuando la tensión de entrada es de 120Vac, el número de controladores LED compatibles con interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo B | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Cuando la tensión de entrada es de 277Vac, el número de controladores LED compatibles con interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo B | 10A | 125 |
| 13A | 163 | |
| 16A | 200 | |
| 20A | 250 | |
| Cuando la tensión de entrada es de 120Vac, el número de controladores LED compatibles con interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Cuando el voltaje de entrada es de 277 Vca, la cantidad de controladores LED compatibles con los interruptores automáticos es la siguiente: | ||
| Tipo de MCB | Nivel | Cantidad de controladores LED |
| Tipo C | 10A | 140 |
| 13A | 183 | |
| 16A | 225 | |
| 20A | 281 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados al tipo C se recomiendan basándose en una temperatura ambiente máxima de 50 °C.
2. El interruptor automático debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de cable estadounidense | |
| Cable de entrada | 1015 2*18 AWG 0.824mm2\Negro(L), Blanco(N) |
| Cable de salida | 1015 2*22 AWG 0.326mm2\Rojo(V+), Negro(V-) |
| Cable electrónico de regulación de intensidad | 1015 2*22 AWG 0.326mm2\Púrpura(DIM+), Rosa(DIM-) |
Operación de regulación de intensidad
Uso de una regulación de intensidad --- regulación de corte de fase/TRIACde
1. La modulación por ancho de pulso (PWM) del voltaje de salida puede ajustarse mediante el terminal de entrada de la línea de fase de CA (L) conectando
un regulador de fase/TRIAC oun sistema de iluminación.
2. Funcionando con Ffase de avance, MLV y fase inversa, ELV, atenuadores TRIAC o sistema de iluminación.
3. La carga mínima es de aproximadamente 10%
4. Intente utilizar atenuadores con una potencia de al menos 2 veces la potencia de salida del controlador.
