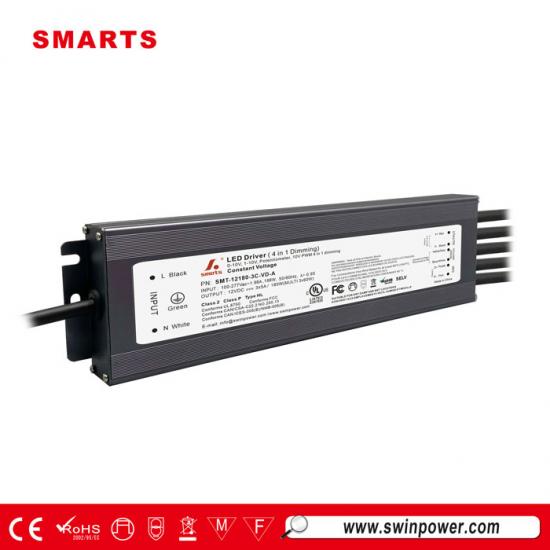

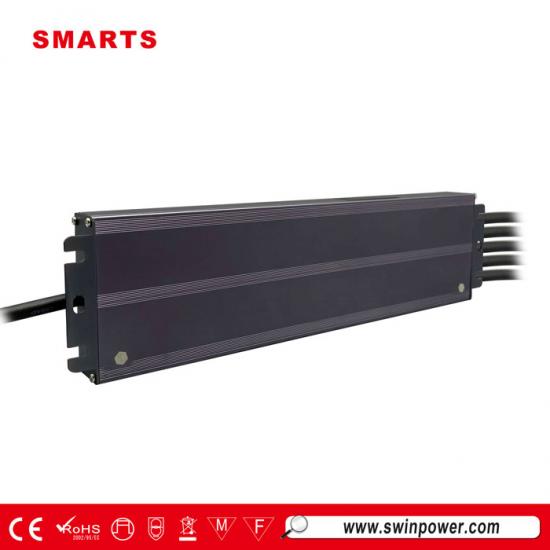

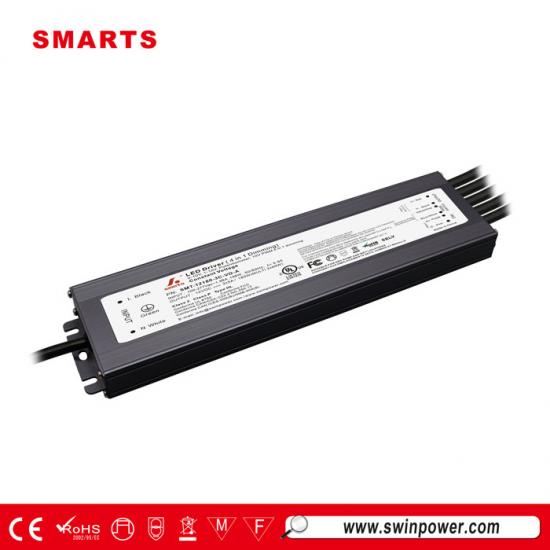

Fuente de alimentación para tira de luces LED, controlador PWM impermeable de 180 W y 0,10 V, regulable
Esta nueva versión mejoradaFuente de alimentación LED regulable de 0 a 10 V, 180 W, voltaje constante de 12 V El modo de trabajo tiene una eficiencia de trabajo de hasta el 91,5%. Diseño de carcasa de aluminio, grado de impermeabilidad IP67, adecuado para la instalación de proyectos de iluminación en espacios húmedos al aire libre.
Especificación
| Modelo | SMT-12180-3C-VD-A | |
| Certificado | UL / FCC / Tipo HL / Clase P / Clase 2 / SELV / CE / RoHS / REACH | |
| Producción | Voltaje de CC | 12 V |
| Tolerancia de voltaje | ±1% | |
| Regulación de voltaje | ≤0,5% | |
| Corriente nominal | 3*5A | |
| Potencia nominal | 180 W (3 x 60 W) | |
| Regulación de carga | ≤1% | |
| Aporte | Rango de voltaje | 100-277 VCA |
| Rango de frecuencia | 47 - 63 Hz | |
| Factor de potencia (típico) a plena carga | ≥0,99 a 120 VCA ≥0,95 a 277 VCA | |
| THD(típico) a plena carga | <20 % a 120 V CA y 277 V CA | |
| Eficiencia (típica) a plena carga | ≥90 % a 120 V CA ≥91,5 % a 277 V CA |
|
| Corriente CA (máx.) | 2.1A | |
| Energía en espera | ≤0,5 W | |
| Corriente de entrada (típica) | 23 A, 1,3 ms a 50 % Ipico 120 VCA; 49 A, 960 nosotros a 50 % Ipico 277 VCA | |
| Corriente de fuga | <0,5 mA | |
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de que se elimina la condición de falla |
| Sobrecarga | ≤120% Modo de corriente constante, se recupera automáticamente después de que se elimina la condición de falla | |
| Sobretemperatura | 100℃ ± 10℃ apaga el voltaje de salida, se recupera automáticamente después del enfriamiento | |
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+60℃ (ver curva de reducción a continuación) |
| Humedad de trabajo | 20-95 % HR sin condensación | |
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | |
| TEMPERATURA ambiente. | 45℃ | |
| Caso TEMP. | 90℃ | |
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750 CAN/CSA-C22.2 N.° 250.13 (EE. UU.) |
| Tensión soportada | Entrada/Salida/P: 1,8 KVCA Entrada/Salida-FG: 1,8 KVCA Salida-FG: 1,8 KVCA (EE. UU.) | |
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | |
| Emisión EMC | FCC 47 CFR Parte 15, Subparte B (EE. UU.) | |
| Prueba de inmunidad a sobretensiones | Modo diferente: 2KV, Modo común: 4KV | |
| Otros | Peso neto | 1,45 kg |
| Dimensión | 232 x 78,1 x 25,3 mm (largo x ancho x alto) | |
| Embalaje | 10 piezas/caja | |
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | |
| 2. Tolerancia: incluye la tolerancia de configuración y la regulación de carga. | ||
| 3. La fuente de alimentación se considera un componente que se utilizará en combinación con el equipo final. Dado que el rendimiento EMC se verá afectado por la instalación completa, los fabricantes del equipo final deben cumplir nuevamente con la Directiva EMC en toda la instalación. | ||
| 4. Estados predeterminados: El modo de salida predeterminado es VR. La curva de atenuación es gamma 2.2. | ||
| 5. Con respecto a los tipos de carga del controlador LED donde el controlador cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | ||
|
|
 |
 |
 |

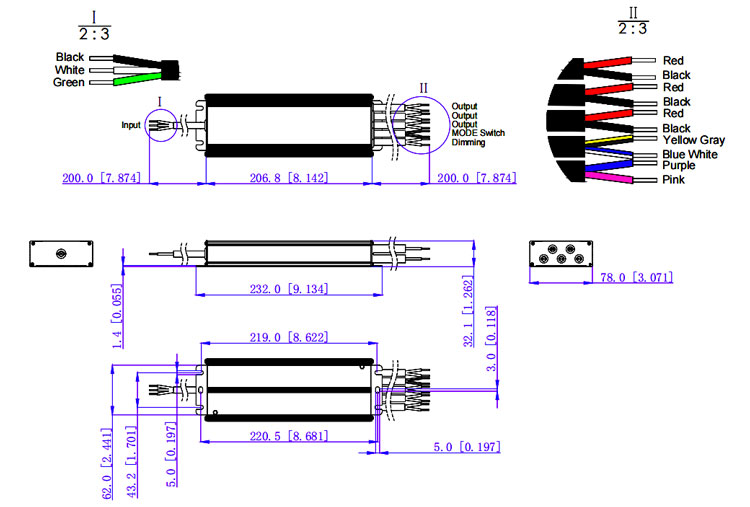

Especificación mecánica
| Calibre de cable americano | |
| DH101 | |
| Cable de entrada | Negro (L) Blanco (N) Verde (G) (3*18 AWG) |
| Cable de salida (12 V) | Rojo (V+) Negro (V-) (2*18 AWG) |
| Rojo (V+) Negro (V-) (2*18 AWG) | |
| Rojo (V+) Negro (V-) (2*18 AWG) | |
| Cable de conmutación de funciones | Azul y blanco y amarillo y gris (2 x 18 AWG) |
| Cable de atenuación | Púrpura (D+) Rosa (D-) (2*18 AWG) |
| Observaciones: Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse. | |
Recomendación de MCB：
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 3 |
| 13A | 4 | |
| 16A | 6 | |
| 20A | 7 | |
| 25A | 9 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 8 |
| 13A | 12 | |
| 16A | 15 | |
| 20A | 19 | |
| 25A | 24 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de la temperatura ambiente máxima de 50 ℃.
2. El disyuntor debe seleccionarse según el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la característica de disparo.
curva.
Operación de atenuación
Uso de una atenuación --- 0-10 / 1-10 V / 10 V PWM / atenuación por potenciómetro
Productos relacionados
|

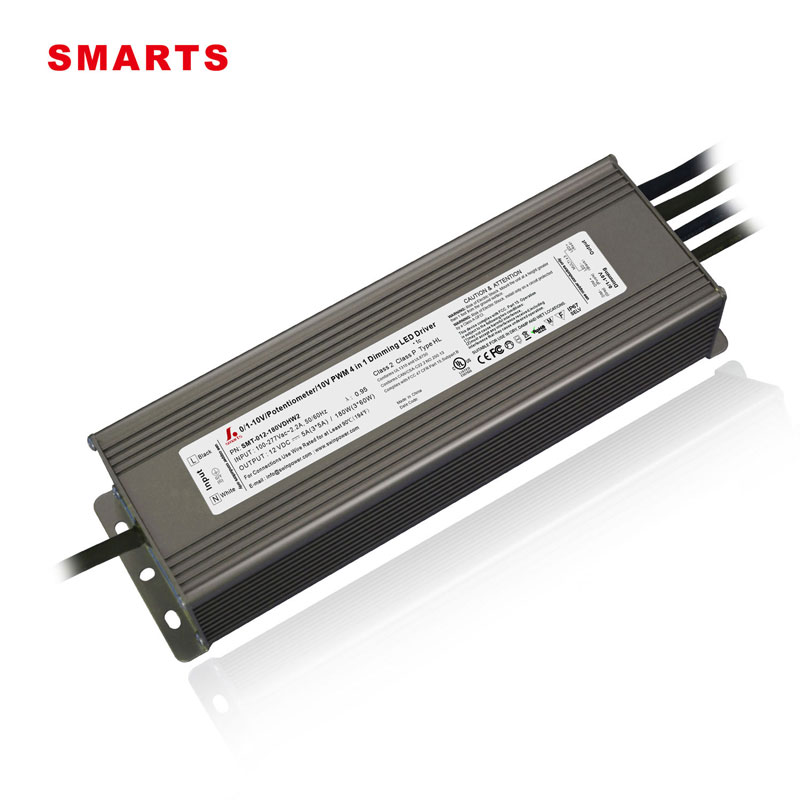

Voltaje constanteFuente de alimentación LED regulable de 180 W, clase 2, 0, 10 VCarcasa de aluminio con grado de impermeabilidad IP67. Buena disipación del calor, conforme a las normativas internacionales de seguridad en iluminación. Con protección contra cortocircuitos, sobretemperatura y sobrecarga. 7 años de garantía.
