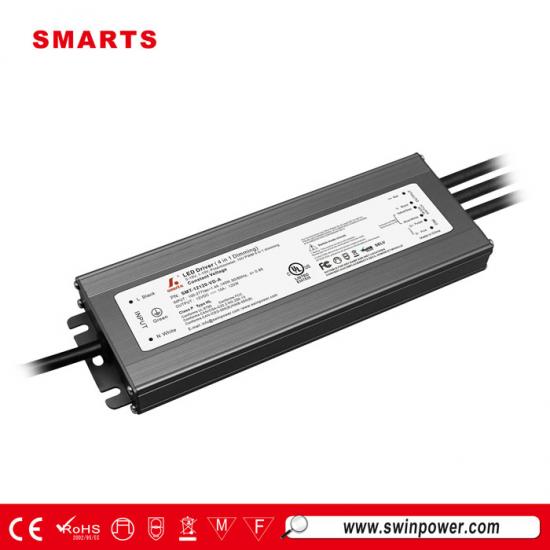

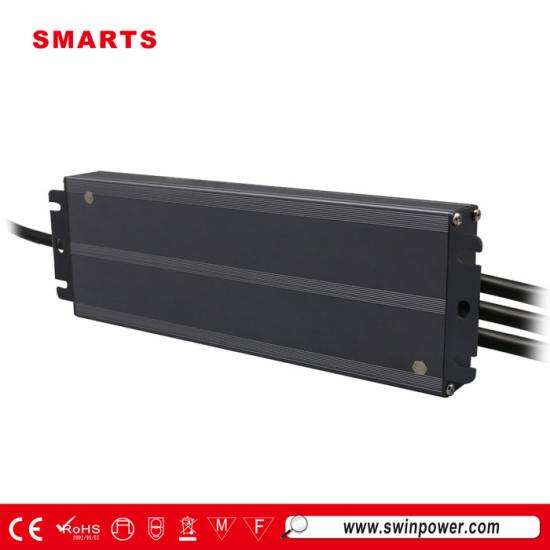

Controlador LED de voltaje constante PWM de 120 W con atenuación de 0 a 10 V, fuente de alimentación de 12 V, 24 V y 48 V
Smartspower nuevo y mejoradoControlador LED de voltaje constante de 0 a 10 V, regulable, 120 W,Función PFC activa integrada, eficiencia de trabajo de hasta el 91 %. Con protección contra cortocircuitos, sobretemperatura y sobrecarga. Certificación UL, conforme a las normativas internacionales de seguridad en iluminación. Garantía de 7 años.
Especificación
| Modelo | SMT-12120-VD-A | SMT-24120-VD-A | SMT-48120-VD-A | |
| Certificado | UL / cUL / FCC / Clase P / Clase 2 | |||
| Producción | Voltaje de CC | 12 V | 24 V | 48 V |
| Tolerancia de voltaje | ±4% | ±2% | ±2% | |
| Regulación de voltaje | ≤0,5% | ≤0,5% | ≤0,5% | |
| Regulación de carga | ≤4% | ≤2% | ≤2% | |
| Corriente nominal | 10A | 5A | 2,5 A | |
| Potencia nominal | 120 W | |||
| Ondulación de voltaje | 400 mVp-p | 296 mVp-p | 176 mVp-p | |
| Voltaje de sobreimpulso | <3% (carga completa) <4% (sin carga) | |||
| Selección del modo de salida | Cuando los cables azul y blanco y amarillo y gris del terminal de salida están en cortocircuito, se indica el modo de modulación por ancho de pulsos (PWM). Cuando están desconectados, se indica el modo de regulación de voltaje (VR) de modulación de voltaje de corriente continua. | |||
| Para cambiar el modo de salida es necesario cortar la energía durante 3 segundos y luego encenderla nuevamente para que el cambio de modo surta efecto. | ||||
| Aporte | Rango de voltaje | 100-277 VCA | ||
| Rango de frecuencia | 47 - 63 Hz | |||
| Factor de potencia (típico) a plena carga | >0,98 a 120 V CA >0,96 a 277 V CA |
>0,98 a 120 V CA >0,96 a 277 V CA |
>0,98 a 120 V CA >0,96 a 277 V CA |
|
| THD(típico) a plena carga | <15 % a 120 V <15 % a 277 V | |||
| Eficiencia (típica) a plena carga | ≥88,5 % a 120 V CA ≥91,0 % a 277 V CA |
≥89,7 % a 120 V CA ≥92,7 % a 277 V CA |
≥89,8 % a 120 V CA ≥92,4 % a 277 V CA |
|
| Corriente CA (máx.) | ≤1,25 A a 120 V CA ≤0,52 A a 277 V CA | |||
| Energía en espera | ≤0,5 W | |||
| Corriente de entrada (típica) | 51 A al 50 % Ipico 208 us a 120 VCA, 118 A al 50 % Ipico 452 us a 277 VCA. | |||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Modo hipo, se puede restaurar automáticamente después de una eliminación anormal | ||
| Sobrecarga | ≥120%, modo constante - actual, recuperación automática después de una excepción | |||
| Sobretemperatura | Cuando la temperatura ambiente supera los 55 ℃ ± 5 ℃, la salida se apaga. | |||
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+40℃ (ver curva de reducción a continuación) | ||
| Humedad de trabajo | 20-95 % HR sin condensación | |||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | |||
| Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje X Y Z 72 minutos cada uno | |||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750 CAN/CSA-C22.2 N.° 250.13 | ||
| Tensión soportada | Entrada/Salida/P: 1,88 kVCA; Entrada/Salida-FG: 1,5 kVCA; Salida/FG: 0,5 kVCA | |||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ / 500 VCC / 25 °C / 70 % de humedad relativa | |||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV, modo común 4 kV | |||
| Inmunidad EMC | La FCC y el ICES no solicitan esta prueba | |||
| Emisión EMC | FCC Parte 15 Subparte B; ANSI C63.4:2017; ICES-005 Edición 5 | |||
| Otros | Peso neto | 0,56 kg | ||
| Dimensión | 188 x 61,4 x 25,5 mm (largo x ancho x alto) | |||
| Embalaje | 415*230*170 mm 20 piezas/caja | |||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | |||
| 2. Tolerancia: incluye la tolerancia de configuración y la regulación de carga. | ||||
| 3. La fuente de alimentación se considera un componente que se utilizará en combinación con el equipo final. Dado que el rendimiento EMC se verá afectado por la instalación completa, los fabricantes del equipo final deben cumplir nuevamente con la Directiva EMC en toda la instalación. | ||||
| 4. Estados predeterminados: El modo de salida predeterminado es VR. La curva de atenuación es gamma 2.2. | ||||
| 5. Con respecto a los tipos de carga del controlador LED donde el controlador cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | ||||
|
|
 |
 |
 |

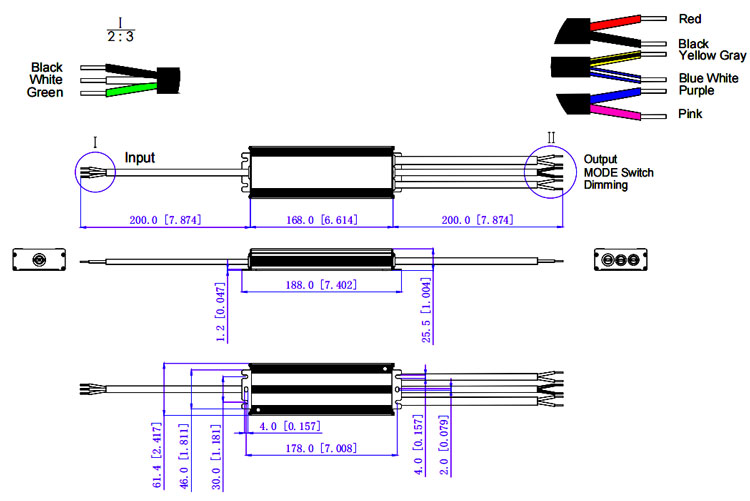

Especificación mecánica
| Calibre de cable americano | |
| SD8 | |
| Cable de entrada | DG128-3P |
| Cable de salida | DG128-2P |
| Cable de atenuación | DG128-2P |
Recomendación de MCB：
| Calibre de cable americano | |
| CA7 | |
| Cable de entrada | Negro (L) Blanco (N) Verde (G) (3*18 AWG) |
| Cable de salida | 12 V: Rojo (V+) Negro (V-) (2 x 16 AWG) |
| 24 V: Rojo (V+) Negro (V-) (2 x 18 AWG) | |
| Cable de conmutación de funciones | Amarillo, gris y azul, blanco (2 x 18 AWG). |
| Cable de atenuación | Púrpura (D+) Rosa (D-) (2*18 AWG) |
| Observaciones: Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse. | |
Consejos útiles:
1. Corriente máxima recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm². Corriente máxima recomendada (A) = 1 mm² x 10 A/mm² = 10 A.
2. Podemos personalizar cualquier otra solicitud de cable.
Operación de atenuación
Uso de una atenuación --- 0-10 / 1-10 V / 10 V PWM / atenuación por potenciómetro
Productos relacionados
|

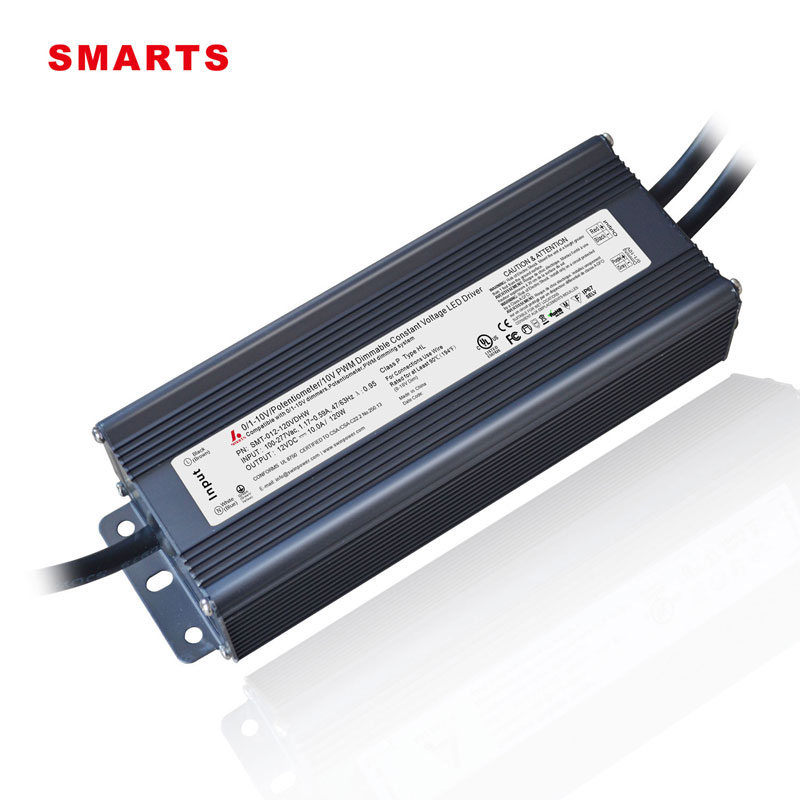

EsteFuente de alimentación LED regulable de 120 W y voltaje constante de 0 a 10 VBuena disipación de calor, carcasa de aluminio, nivel de impermeabilidad IP67, garantía de 7 años.
