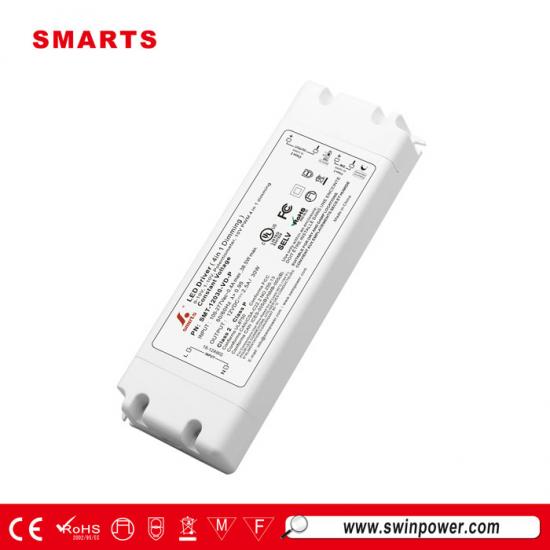

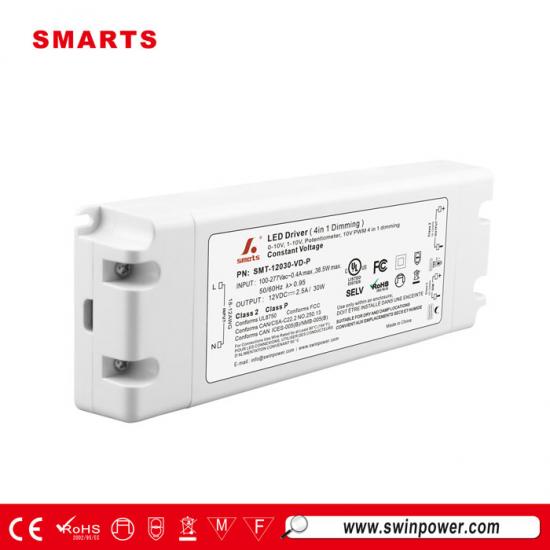

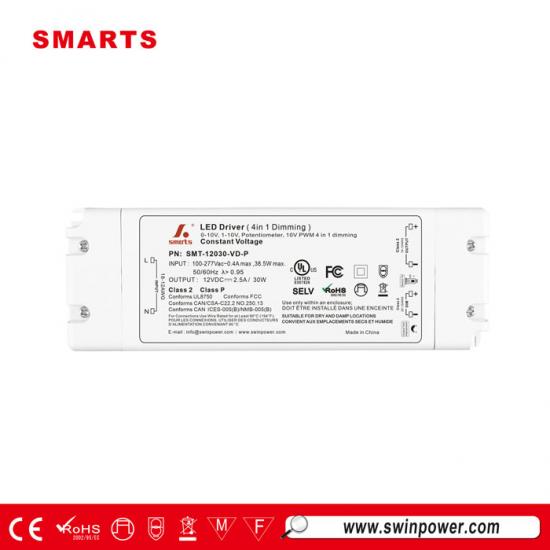

Fuente de alimentación LED de voltaje constante PWM de 0 a 10 V, regulable, 12 V, 24 V, 48 V, 30 W, carcasa de plástico.
Controlador LED regulable de 0 a 10 V y 30 W12 V, 24 V, 48 V. Carcasa protectora de plástico. Rango de regulación: 0-100 %. Atenuación ultra profunda. Certificación UL, conforme a las normativas internacionales de seguridad en iluminación. Garantía de 7 años.
Especificación
| Modelo | SMT-12030-VD-P | SMT-24030-VD-P | SMT-48030-VD-P | |
| Certificado | UL / cUL / FCC / Clase P / Clase 2 | |||
| Producción | Voltaje de CC | 12 V | 24 V | 48 V |
| Tolerancia de voltaje | ±5% | ±2,5% | ±1,25% | |
| Regulación de voltaje | ≤0,5% | ≤0,5% | ≤0,5% | |
| Regulación de carga | ≤2% | ≤1% | ≤1% | |
| Corriente nominal | 2,5 A | 1,25 A | 0,63 A | |
| Potencia nominal | 30 W | |||
| Ondulación de voltaje | 500 mVp-p | 400 mVp-p | 350 mVp-p | |
| Voltaje de sobreimpulso | <10%(carga completa) | <10%(carga completa) | <10%(carga completa) | |
| Ajuste del voltaje de salida | 12-13 V | 24-26 V | 48-50 V | |
| Selección del modo de salida | El interruptor DIP en la posición “ON” representa el modo PWM (Modulación por Ancho de Pulso), y en la posición “1” representa el modo VR (Modulación de Voltaje DC). | |||
| Para cambiar el modo de salida es necesario cortar la energía durante 3 segundos y luego encenderla nuevamente para que el cambio de modo surta efecto. | ||||
| Aporte | Rango de voltaje | 100-277 VCA | ||
| Rango de frecuencia | 47 - 63 Hz | |||
| Factor de potencia (típico) a plena carga | >0,98 a 1200 V CA >0,95 a 277 VCA |
>0,98 a 1200 V CA >0,95 a 277 VCA |
>0,98 a 1200 V CA >0,95 a 277 VCA |
|
| THD(típico) a plena carga | <15 % a 120 V <15 % a 277 V | |||
| Eficiencia (típica) a plena carga | ≥78 % a 120 V CA ≥80 % a 277 V CA |
≥82,5 % a 120 V CA ≥84 % a 277 V CA |
≥83,5 % a 120 V CA ≥85 % a 277 V CA |
|
| Corriente CA (máx.) | ≤0,4 A a 120 V CA ≤0,16 A a 277 V CA | |||
| Energía en espera | ≤0,5 W | |||
| Corriente de entrada (típica) | 25 A, 120 us al 50 % de Ipico 120 V CA 60 A, 136 us al 50 % de Ipico 277 V CA | |||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Modo hipo, se puede restaurar automáticamente después de una eliminación anormal | ||
| Sobrecarga | ≥120%, modo constante - actual, recuperación automática después de una excepción | |||
| Sobretemperatura | Cuando la temperatura ambiente supera los 55 ℃ ± 5 ℃, la salida se apaga. | |||
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+40℃ (ver curva de reducción a continuación) | ||
| Humedad de trabajo | 20-90 % HR sin condensación | |||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | |||
| Vibración | 10 ~ 500 Hz, 2G 12 minutos/ciclo, eje X Y Z 72 minutos cada uno | |||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750 CAN/CSA-C22.2 N.° 250.13 | ||
| Tensión soportada | Entrada/Salida/Salida: 1,88 KVCA | |||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ / 500 VCC / 25 °C / 70 % de humedad relativa | |||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV | |||
| Inmunidad EMC | La FCC y el ICES no solicitan esta prueba | |||
| Emisión EMC | FCC Parte 15 Subparte B; ANSI C63.4:2017; ICES-005 Edición 5 | |||
| Otros | Peso neto | 0,25 kilogramos | ||
| Dimensión | 155 x 54 x 19,7 mm (largo x ancho x alto) | |||
| Embalaje | 350*240*135 mm 40 piezas/caja | |||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | |||
| 2. Tolerancia: incluye la tolerancia de configuración y la regulación de carga. | ||||
| 3. La fuente de alimentación se considera un componente que se utilizará en combinación con el equipo final. Dado que el rendimiento EMC se verá afectado por la instalación completa, los fabricantes del equipo final deben cumplir nuevamente con la Directiva EMC en toda la instalación. | ||||
| 4. Estados predeterminados: El modo de salida es salida PWM por defecto. La curva de atenuación es una curva gamma2.2. |
||||
| 5. Con respecto a los tipos de carga del controlador LED donde el controlador cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | ||||
|
|
 |
 |
 |

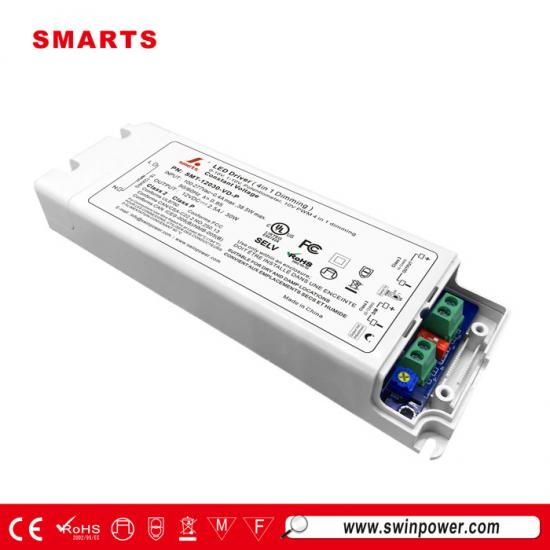

Especificación mecánica
| Calibre de cable americano | |
| SD5 | |
| Cable de entrada | DG126-3P |
| Cable de salida | DG126-2P |
| Cable de atenuación | DG126-2P |
Recomendación de MCB：
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Consejos útiles:
1. Corriente máxima recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm². Corriente máxima recomendada (A) = 1 mm² x 10 A/mm² = 10 A.
2. Podemos personalizar cualquier otra solicitud de cable.
Operación de atenuación
Uso de una atenuación --- 0-10 / 1-10 V / 10 V PWM / atenuación por potenciómetro
Productos relacionados
|

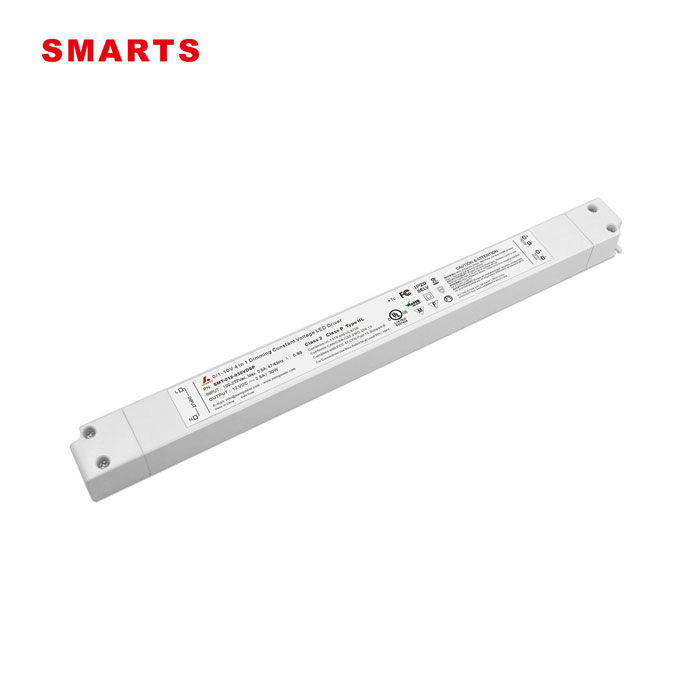

EsteFuente de alimentación LED regulable de 30 W y 0-10 VTiene una carcasa de plástico y es resistente al agua (IP20). Es muy delgada y adecuada para proyectos de iluminación en interiores de espacios reducidos. 7 años de garantía.
