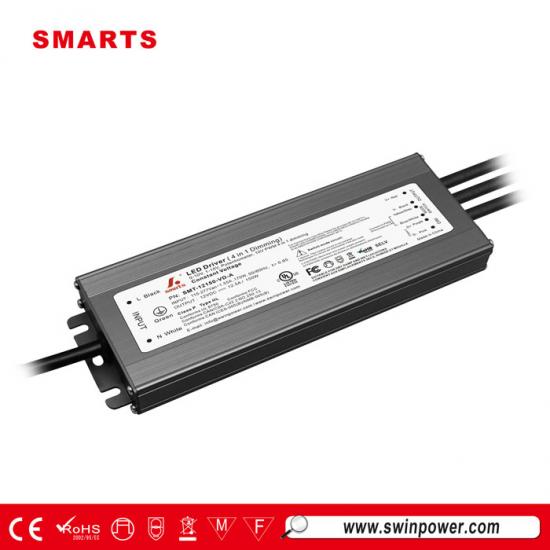

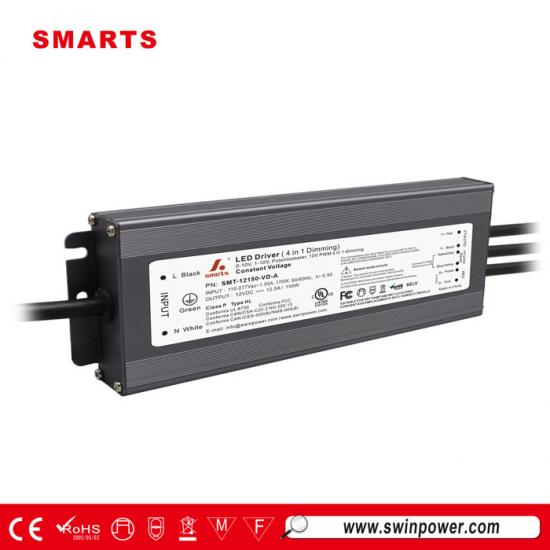

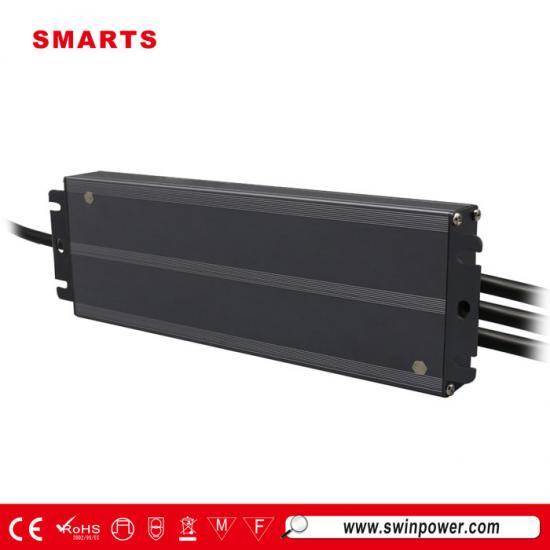

Controlador de tira de luz LED, fuente de alimentación, voltaje constante, regulable, resistente al agua, 0-10 V, 150 W, 12 V, 24 V, 36 V y 48 V
El nuevo y mejorado Smartspower Fuente de alimentación LED regulable de 0 a 10 V y 150 W Funciona con voltaje constante y tiene una eficiencia de hasta el 92 %. Su carcasa de aluminio disipa el calor de forma eficaz. Ideal para proyectos de iluminación en espacios húmedos exteriores.
Especificación
| Modelo | SMT-12150-VD-A | SMT-24150-VD-A | SMT-36150-VD-A | SMT-48150-VD-A | |
| Certificado | UL / cUL / FCC / Clase P | ||||
| Producción | Voltaje de CC | 12 V | 24 V | 36 V | 48 V |
| Tolerancia de voltaje | ±4% | ±2,5% | ±1,38% | ±1,25% | |
| Regulación de voltaje | ≤0,5% | ≤0,5% | ≤0,5% | ≤0,5% | |
| Regulación de carga | ≤2% | ≤1% | ≤1% | ≤1% | |
| Corriente nominal | 12,5 A | 6.25A | 4.17A | 3.13A | |
| Potencia nominal | 150 W | ||||
| Ondulación de voltaje | 250 mVp-p | 250 mVp-p | 250 mVp-p | 250 mVp-p | |
| Voltaje de sobreimpulso | <5%(carga completa) | <10%(carga completa) | <10%(carga completa) | <10%(carga completa) | |
| Selección del modo de salida | Cuando el cable negro y el cable blanco grisáceo del terminal de salida están en cortocircuito, se indica el modo de Modulación por Ancho de Pulso (PWM). Cuando están desconectados, se indica el modo de Regulación de Voltaje (VR) de modulación de voltaje de corriente continua. | ||||
| Para cambiar el modo de salida es necesario cortar la energía durante 3 segundos y luego encenderla nuevamente para que el cambio de modo surta efecto. | |||||
| Aporte | Rango de voltaje | 120-277 VCA | |||
| Rango de frecuencia | 47 - 63 Hz | ||||
| Factor de potencia (típico) a plena carga | >0,98 a 120 V CA >0,96 a 277 V CA |
>0,98 a 120 V CA >0,96 a 277 V CA |
>0,98 a 120 V CA >0,96 a 277 V CA |
>0,98 a 120 V CA >0,96 a 277 V CA |
|
| THD(típico) a plena carga | <15 % a 120 V <15 % a 277 V | ||||
| Eficiencia (típica) a plena carga | ≥86 % a 120 V CA ≥89,5 % a 277 V CA |
≥88,5 % a 120 V CA ≥91,5 % a 277 V CA |
≥88,5 % a 120 V CA ≥92 % a 277 V CA |
≥88,5 % a 120 V CA ≥91 % a 277 V CA |
|
| Corriente CA (máx.) | ≤1,7 A a 120 VCA ≤0,68 A a 277 VCA | ||||
| Energía en espera | ≤0,5 W | ||||
| Corriente de entrada (típica) | 68 A 208 us al 50 % de Ipico 120 V CA 100 A 452 us al 50 % de Ipico 277 V CA | ||||
| Corriente de fuga | <0,5 mA | ||||
| Protección | Cortocircuito | Modo hipo, se puede restaurar automáticamente después de una eliminación anormal | |||
| Sobrecarga | ≥120%, modo constante - actual, recuperación automática después de una excepción | ||||
| Sobretemperatura | Cuando la temperatura de la carcasa alcanza los 100 ℃ ± 10 ℃, la fuente de alimentación apaga la salida y la caída de temperatura se puede restaurar automáticamente. | ||||
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+60℃ (ver curva de reducción a continuación) | |||
| Humedad de trabajo | 20-95 % HR sin condensación | ||||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||||
| Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje X Y Z 72 minutos cada uno | ||||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750 CAN/CSA-C22.2 N.° 250.13 | |||
| Tensión soportada | Entrada/Salida/Pulgada: 1,88 kVca; Entrada/Salida-Fuga: 1,88 kVca; Salida/Fuga-Fuga: 0,5 kVca | ||||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ / 500 VCC / 25 °C / 70 % de humedad relativa | ||||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV, modo común 4 kV | ||||
| Inmunidad EMC | La FCC y el ICES no solicitan esta prueba | ||||
| Emisión EMC | FCC Parte 15 Subparte B; ANSI C63.4:2017; ICES-005 Edición 5 | ||||
| Otros | Peso neto | 0,83 kg | |||
| Dimensión | 200 x 78 x 25,1 mm (largo x ancho x alto) | ||||
| Embalaje | 10 piezas / caja | ||||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | ||||
| 2. Tolerancia: incluye la tolerancia de configuración y la regulación de carga. | |||||
| 3. La fuente de alimentación se considera un componente que se utilizará en combinación con el equipo final. Dado que el rendimiento EMC se verá afectado por la instalación completa, los fabricantes del equipo final deben cumplir nuevamente con la Directiva EMC en toda la instalación. | |||||
| 4. Estados predeterminados: El modo de salida predeterminado es VR. La curva de atenuación es gamma 2.2. | |||||
| 5. Con respecto a los tipos de carga del controlador LED donde el controlador cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | |||||
|
|
 |
 |
 |
Especificación mecánica
| Calibre de cable americano | |
| DT61 | |
| Cable de entrada | Negro (L) Blanco (N) Verde (G) Abrazadera en la carcasa (3*18 AWG) |
| Cable de salida | Rojo (V+) Negro (V-) (2*16 AWG) (Versión de 12 V y 24 V) |
| Rojo (V+) Negro (V-) (2 x 18 AWG) (Versión de 36 V y 48 V) | |
| Cable de conmutación de funciones | Azul y blanco y amarillo y gris (2 x 18 AWG) |
| Cable de atenuación | Púrpura (D+) Rosa (D-) (2*18 AWG) |
| Observaciones: Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse. | |
Recomendación de MCB：
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 3 |
| 13A | 4 | |
| 16A | 6 | |
| 20A | 7 | |
| 25A | 9 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 9 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 18 | |
| 25A | 22 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de la temperatura ambiente máxima de 50 ℃.
2. El disyuntor debe seleccionarse según el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la característica de disparo.
curva.
Operación de atenuación
Uso de una atenuación --- 0-10 / 1-10 V / 10 V PWM / atenuación por potenciómetro
Productos relacionados
|

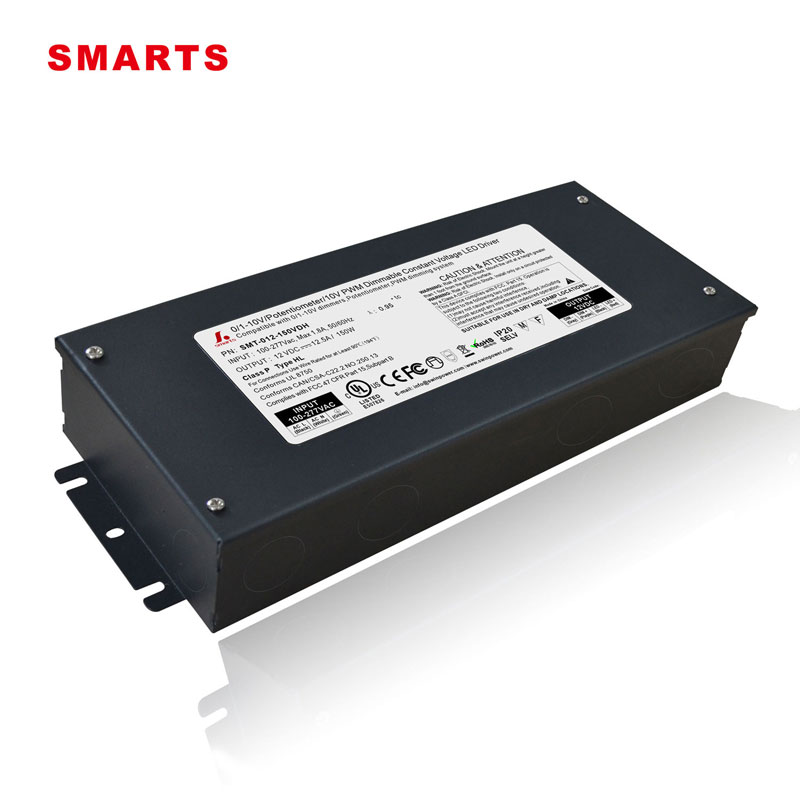

Rango de voltaje de entrada universal de 100 a 277 V CAControlador LED regulable de 150 W y 0,10 VIntegrado con caja de conexiones. Diseño de carcasa metálica, buena disipación de calor, certificación UL, cumple con las normativas internacionales de seguridad en iluminación, 7 años de garantía.
