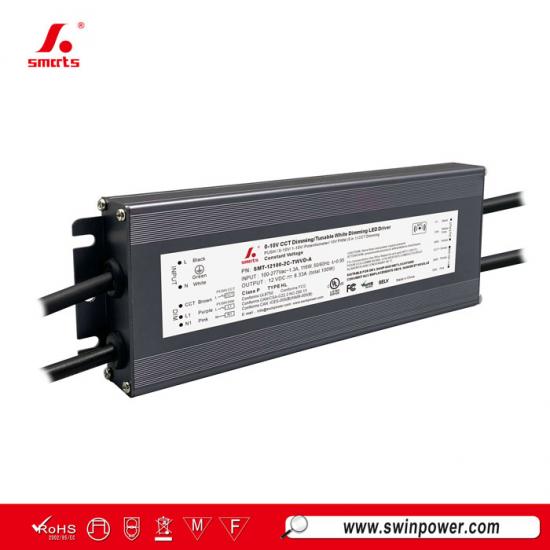

Controlador de fuente de alimentación para tira de luz LED, regulable, de 0 a 10 V, resistente al agua IP67, para iluminación LED
Esta fuente de alimentación LED de 100 W de voltaje constante de 0-10 V y regulable cuenta con un diseño de carcasa de aluminio, adecuada para su uso en entornos exteriores secos y húmedos. Utiliza refrigeración por convección de aire natural y tiene una clasificación de impermeabilidad IP67
Especificación
| Modelo | SMT-12100-2C-TWVD-A | SMT-24100-2C-TWVD-A | SMT-48100-2C-TWVD-A | |
| Certificado | UL / cUL / FCC / ICES-005 / Clase P / TIPO HL / SELV / ROHS / REACH | |||
| Salida | Tensión nominal | 12 V | 24 V | 48 V |
| Voltaje CC | 12-13,5 V, ajuste por NFC | 24-26 V, ajuste por NFC | 48-50 V, ajuste por NFC | |
| Tolerancia de voltaje | ±0.5 V | ±0.5 V | ±0.5 V | |
| Regulación de voltaje | ≤0.5% | ≤0.5% | ≤0.5% | |
| Regulación de carga | ≤2 % | ≤1 % | ≤1 % | |
| Corriente nominal | 8,33 A | 4,17 A | 2,08 A | |
| Potencia nominal | 100 W | |||
| Entrada | Rango de voltaje | 100-277 V CA | ||
| Rango de frecuencia | 50/60 Hz | |||
| Factor de potencia (típico) a plena carga | >0.95 | |||
| Distorsión armónica total (Típ.) a plena carga | ≤15 % | |||
| Eficiencia (Típ.) a plena carga |
87 % a 120 V CA 88 % a 230 V CA
89 % a 277 V CA |
88 % a 120 V CA 89 % a 230 V CA
90 % a 277 V CA |
88 % a 120 V CA 89 % a 230 V CA
90 % a 277 V CA |
|
| Corriente CA (máx.) | 1.3 A | |||
| Corriente de entrada (típ.) | 28 A, 320 µs a 50 % 120 V CA 90 A, 76 µs a 50 % 230 V CA 58 A, 260 µs a 50 % 277 V CA | |||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de eliminar la condición de falla. | ||
| Sobrecarga | 105 % ~ 120 % Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |||
| Sobretemperatura | Temperatura de la superficie de la carcasa: 100 °C ± 10 °C. Apague el voltaje de salida y se recuperará automáticamente después del enfriamiento | |||
| Entorno | Temperatura de trabajo | -40 ~ +60 °C (ver curva de reducción a continuación) | ||
| Humedad de trabajo | 20-95 % de humedad relativa sin condensación | |||
| Temperatura de almacenamiento, humedad | -40 - +80 °C, 10-95 % de humedad relativa sin condensación | |||
| Coeficiente de temperatura | ±0.03 %/℃ (0 - 50 ℃) | |||
| Vibración | 10~500 Hz, 5 G 12 min/1 ciclo, período de 72 min cada uno a lo largo de los ejes X, Y, Z | |||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750; CAN/CSA-C22.2 n.° 250.13 | ||
| Tensión no disruptiva | I/PO/P: 1,88 kVCA I/P-FG: 1,88 kVCA O/P-FG: 0,5 kVCA | |||
| Resistencia de aislamiento | I/PO/P: 100 MΩ / 500 VCC / 25 °C / 70 % HR | |||
| Inmunidad EMC | La FCC/ICES no solicita esta prueba | |||
| Emisión EMC | FCC CFR Título 47 Parte 15 Subparte B:2020; ICES-005 Número 5 | |||
| Otros | Peso neto | 0,83 kg | ||
| Dimensiones | 232 x 78 x 25,1 mm (largo x ancho x alto) | |||
| Embalaje | 300 x 280 x 215 mm 20 unidades/caja | |||
| Notas | 1. Todos los parámetros NO mencionados específicamente se miden con una entrada de 120 V CA, carga nominal y 25 °C de temperatura ambiente | |||
| 2. Bajo bajo voltaje de entrada, es necesario reducir la potencia de salida para garantizar una larga vida útil. | ||||
|
|
|
|
|
Especificación mecánica
| Cuando el voltaje de entrada es de 120 V CA, el número de controladores LED que corresponden a los disyuntores es el siguiente: | ||
| Tipo MCB | Nivel | El número de controladores LED |
| Tipo C | 10 A | 10 |
| 13 A | 13 | |
| 16 A | 16 | |
| 20 A | 20 | |
| 25 A | 25 | |
| Cuando el voltaje de entrada es de 277 V CA, el número de controladores LED que coinciden con los disyuntores es el siguiente: | ||
| Tipo MCB | Nivel | El número de controladores LED |
| Tipo C | 10 A | 7 |
| 13 A | 10 | |
| 16 A | 12 | |
| 20 A | 15 | |
| 25 A | 19 | |
Nota ：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de una temperatura ambiente máxima de 50 ℃.
2. El interruptor debe seleccionarse según el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la característica de disparo.
curva.
| Calibre de cable americano | |
| SP9 | |
| Cables de entrada | Terminales DG202 5P |
| Cables de salida | Terminales DG202 6P |
| Observación: Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse | |
Diagrama de conexión de atenuación
■
Curva de reducción
(
carga de salida
v
s
TEMP
.)
:
1. Para prolongar su vida útil, consulte la curva de reducción de potencia y reduzca la potencia según la temperatura
2. La corriente de salida del controlador LED debe seleccionarse de acuerdo con la corriente nominal de la lámpara y la temperatura ambiente.
Normalmente, recomendamos que la fuente de alimentación reserve una cierta cantidad de carga para extender la vida útil del controlador LED.
Función NFC :
|
|
|
|
Ajuste ligeramente el voltaje de salida mediante NFC:
El voltaje de salida se puede leer y escribir mediante un móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW)
cerca del área de señal NFC del controlador LED regulable.
| Nivel de regulación de voltaje NFC | ||||||||||
| nivel 1 | nivel 2 | nivel 3 | nivel 4 | nivel 5 | nivel 6 | nivel 7 | nivel 8 | nivel 9 | nivel 10 | |
| 12 V | 12,0 V | 12,2 V | 12,3 V | 12,5 V | 12,6 V | 12,8 V | 13 V | 13,1 V | 13,3 V | 13,5 V |
| 24 V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25.8 V | 26.0 V |
| 48 V | 48.0 V | 48.2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49.6 V | 49.8 V | 50.0 V |
La dirección se puede leer y escribir con un móvil con la aplicación Set NFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) acercándose al área de señal NFC del LED regulable
controlador.
