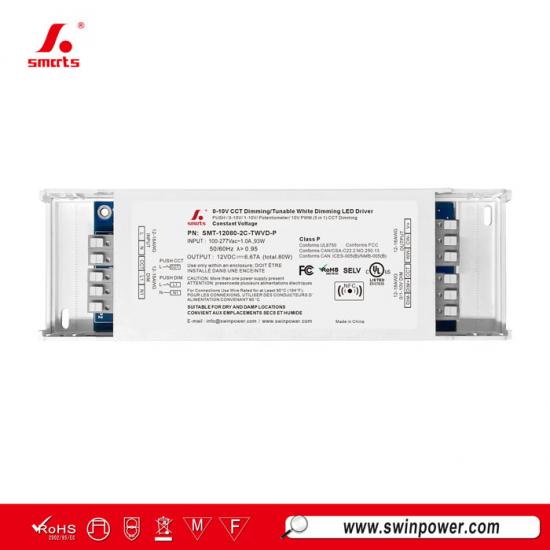

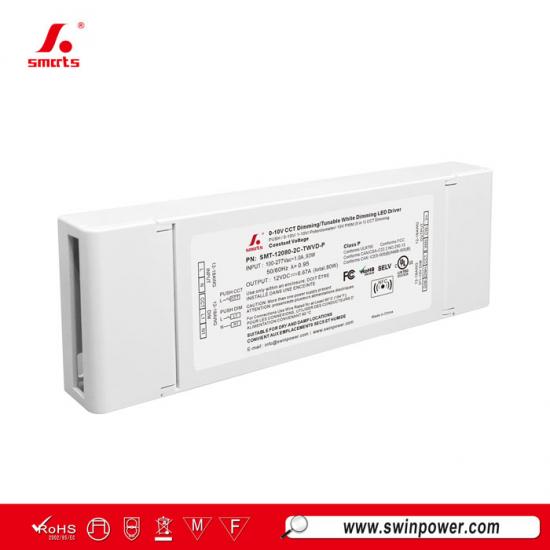

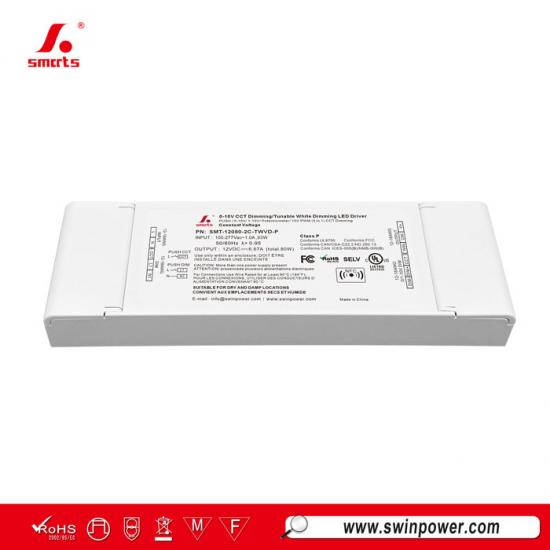

Fuente de alimentación para controlador LED de caja de conexiones regulable de señal dual de 80 W 0-10 V para tira LED
El nuevo Smartspower Controlador LED regulable de doble señal de 0 a 10 V Cuenta con un módulo de programación inteligente NFC integrado y una carcasa de plástico, ideal para su instalación en espacios interiores reducidos para proyectos de iluminación LED. Ofrece una atenuación suave, estable y sin parpadeos.
Especificación
| Modelo | SMT-12080-2C-TWVD-P | SMT-24080-2C-TWVD-P | SMT-48080-2C-TWVD-P | |
| Certificado | UL / cUL / FCC / ICES-005 / Clase P / Clase 2 (24 V y 48 V) / SELV / ROHS / REACH | |||
| Producción | Voltaje nominal | 12 V | 24 V | 48 V |
| Voltaje de CC | Ajuste de 12-13,5 V mediante NFC | Ajuste de 24-26 V mediante NFC | Ajuste de 48-50 V mediante NFC | |
| Tolerancia de voltaje | ±0,5 V | |||
| Regulación de voltaje | ≤0,5% | |||
| Corriente nominal | 6.67A | 3.33A | 1.67A | |
| Potencia nominal | 80 W | |||
| Regulación de carga | ≤2% | ≤1% | ||
| Aporte | Rango de voltaje | 100-277 V CA | ||
| Rango de frecuencia | 50/60 Hz | |||
| Factor de potencia (típico) a plena carga | >0,95 | |||
| THD(típico) a plena carga | ≤15% | |||
| Eficiencia a plena carga |
87% a 120 V CA
88% a 230 VCA 89% a 277 VCA |
87% a 120 V CA
88% a 230 VCA 89% a 277 VCA |
89% a 120 VCA
90% a 230 VCA 91% a 277 V CA |
|
| Corriente CA (máx.) | 1A | |||
| Corriente de entrada (típ.) | 28 A, 320 µs a 50 % 120 V CA 90 A, 76 µs a 50 % 230 V CA 58 A, 260 µs a 50 % 277 V CA | |||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de eliminar la condición de falla. | ||
| Sobrecarga | Modo hipo del 105 % al 120 %, se recupera automáticamente después de eliminar la condición de falla. | |||
| Sobretemperatura | Temperatura de la superficie de la carcasa: 100 °C ± 10 °C, voltaje de salida apagado, recuperación automática después del enfriamiento. | |||
| Ambiente | Trabajando TEMP | -40~+60℃ (ver curva de reducción a continuación) | ||
| Humedad de trabajo | 20-90 % HR sin condensación | |||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | |||
| Vibración | 10~500 Hz, 2G 10 min./1 ciclo, período de 60 min. cada uno a lo largo de los ejes X, Y, Z | |||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750; CAN/CSA-C22.2 N.° 250.13 | ||
| Tensión soportada | Entrada/Salida/Salida: 1,88 KVCA | |||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ / 500 VCC / 25 °C / 70 % de humedad relativa | |||
| Inmunidad EMC | FCC/ICES no solicitan esta prueba. | |||
| Emisión EMC | Título 47 del CFR de la FCC, Parte 15, Subparte B:2020; ICES-005, Edición 5 | |||
| Otros | Peso neto | 0,45 kg | ||
| Dimensión | 220 x 70,5 x 26,5 mm (largo x ancho x alto) | |||
| Embalaje | 355*250*170 mm 10 piezas/caja | |||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | |||
| 2. Bajo bajo voltaje de entrada, es necesario reducir la potencia de salida para garantizar una larga vida útil. | ||||
|
|
|
|
|

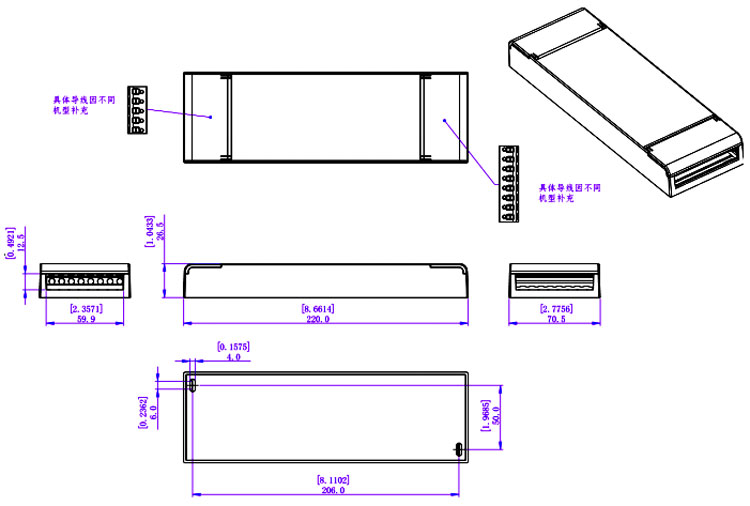

Especificación mecánica
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 11 |
| 13A | 15 | |
| 16A | 19 | |
| 20A | 23 | |
| 25A | 29 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10A | 7 |
| 13A | 10 | |
| 16A | 12 | |
| 20A | 15 | |
| 25A | 19 | |
Nota ：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de una temperatura ambiente máxima de 50 ℃.
2. El interruptor debe seleccionarse según el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la característica de disparo.
curva.
| Calibre de cable americano | |
| SP9 | |
| Cables de entrada | Terminales DG202 5P |
| Cables de salida | Terminales DG202 6P |
| Observación: asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse. | |

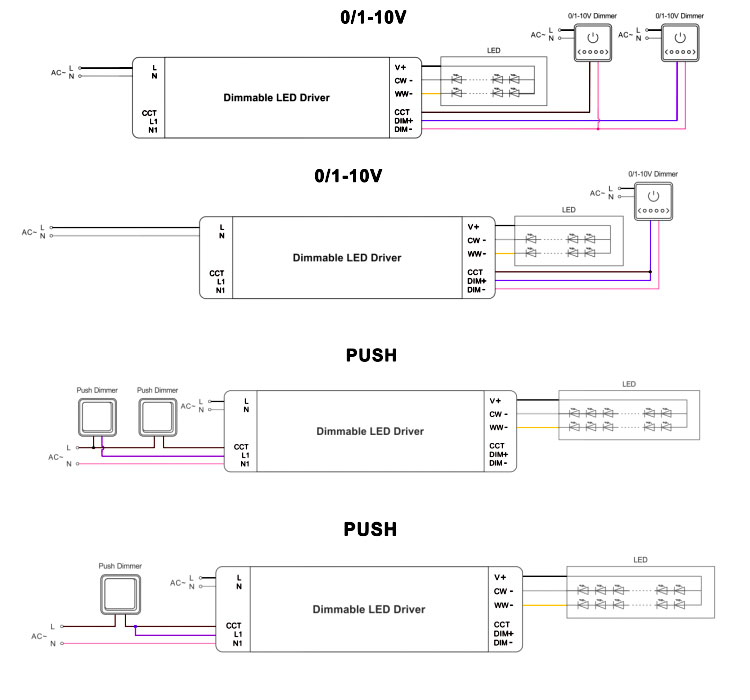

Diagrama de conexión de atenuación
■

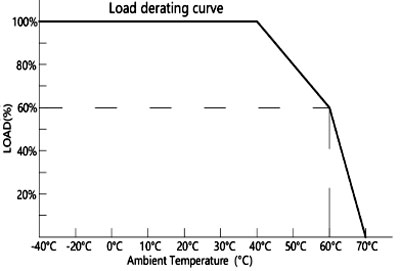

Curva de reducción
(
carga de salida
v
s
TEMPERATURA
.)
:
1. Para prolongar su vida útil, consulte la curva de reducción y reduzca la potencia según la temperatura.
2. La corriente de salida del controlador LED debe seleccionarse de acuerdo con la corriente nominal de la lámpara y la temperatura ambiente.
Normalmente, recomendamos que la fuente de alimentación reserve una cierta cantidad de carga para extender la vida útil del controlador LED.
Función NFC :
|
|
|
|
Ajuste ligeramente el voltaje de salida mediante NFC:
El voltaje de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW)
cerca del área de señal NFC del controlador LED regulable.
| Nivel de regulación de voltaje NFC | ||||||||||
| nivel 1 | nivel 2 | nivel 3 | nivel 4 | nivel 5 | nivel 6 | nivel 7 | nivel 8 | nivel 9 | nivel 10 | |
| 12 V | 12,0 V | 12,2 V | 12,3 V | 12,5 V | 12,6 V | 12,8 V | 13 V | 13,1 V | 13,3 V | 13,5 V |
| 24 V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 48 V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50,0 V |
La dirección se puede leer y escribir mediante un dispositivo móvil con la aplicación Set NFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) acercándose al área de señal NFC del LED regulable.
conductor.
Productos relacionados
|

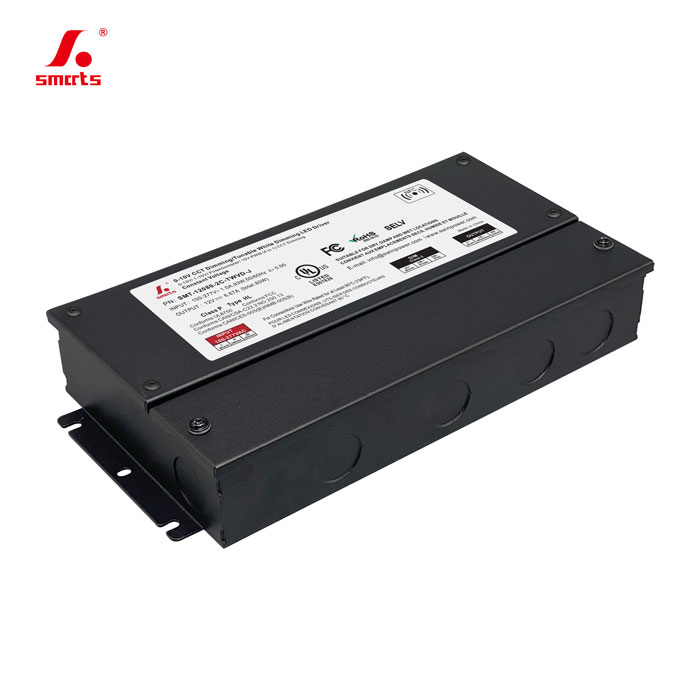

Este Fuente de alimentación LED regulable de 80 W y 0-10 V Presenta un diseño integrado con caja de conexiones y carcasa metálica para una instalación fácil y rápida, ideal para proyectos de iluminación LED inteligente en interiores y exteriores. Incluye una garantía de 7 años.
