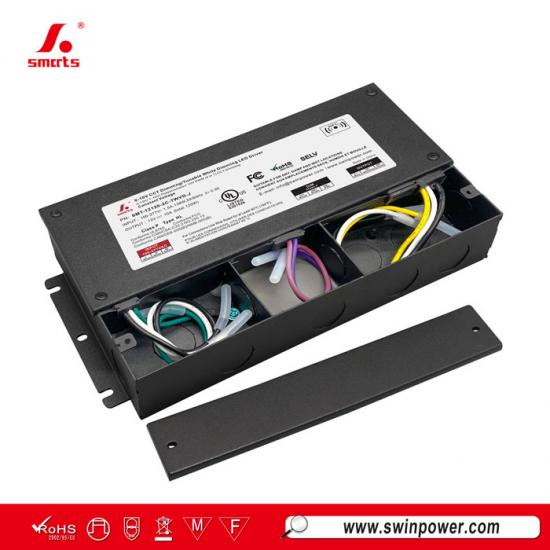

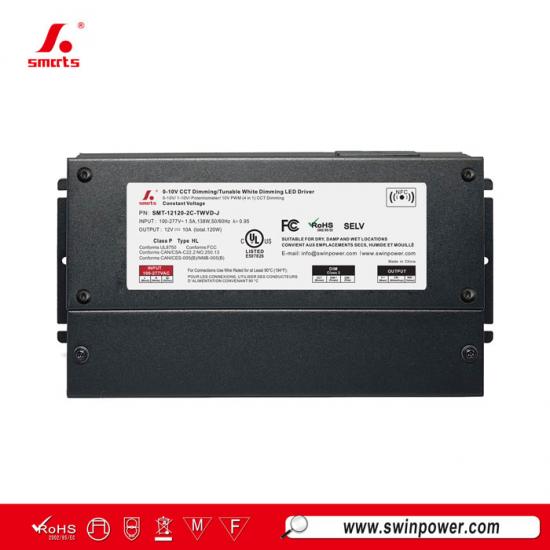

Controlador de tira de luz LED regulable con señal dual de 0 a 10 V y caja de conexiones
Rango de voltaje de entrada universal de 100-277 VCA, Controlador LED de atenuación de señal dual de 0-10 V Integrado con diseño de caja de conexiones, carcasa de metal con enfriamiento por convección de aire natural y múltiples funciones de protección que incluyen cortocircuito/sobretemperatura/sobrecarga.
Especificación
| Modelo | SMT-12120-2C-TWVD-J | SMT-24120-2C-TWVD-J | SMT-48120-2C-TWVD-J | |
| Certificado | UL / cUL / FCC / ICES-005 / Clase P / TIPO HL / SELV / ROHS / REACH | |||
| Salida | Tensión nominal | 12 V | 24 V | 48 V |
| Voltaje CC | 12-13,5 V, ajuste por NFC | 24-26 V, ajuste por NFC | 48-50 V, ajuste por NFC | |
| Tolerancia de voltaje | ±0.5 V | ±0.5 V | ±0.5 V | |
| Regulación de voltaje | ≤0.5% | ≤0.5% | ≤0.5% | |
| Regulación de carga | ≤2 % | ≤1 % | ≤1 % | |
| Corriente nominal | 10 A | 5 A | 2,5 A | |
| Potencia nominal | 120 W | |||
| Entrada | Rango de voltaje | 100-277 V CA | ||
| Rango de frecuencia | 50/60 Hz | |||
| Factor de potencia (típico) a plena carga | >0.95 | |||
| Distorsión armónica total (Típ.) a plena carga | ≤15 % | |||
| Eficiencia (Típ.) a plena carga |
87 % a 120 V CA 88 % a 230 V CA
89 % a 277 V CA |
88 % a 120 V CA 89 % a 230 V CA
90 % a 277 V CA |
90 % a 120 V CA 91 % a 230 V CA 92 % a 277 V CA | |
| Corriente CA (máx.) | 1.5 A | |||
| Corriente de entrada (típica) | 28 A, 320 µs a 50 % 120 V CA 90 A, 76 µs a 50 % 230 V CA 58 A, 260 µs a 50 % 277 V CA | |||
| Corriente de fuga | <0,5 mA | |||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de eliminar la condición de falla. | ||
| Sobrecarga | 105 % ~ 120 % Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |||
| Sobretemperatura | Temperatura de la superficie de la carcasa: 100 °C ± 10 °C. Apague el voltaje de salida y se recuperará automáticamente después del enfriamiento | |||
| Entorno | Temperatura de trabajo | -40 ~ +60 °C (ver curva de reducción a continuación) | ||
| Humedad de trabajo | 20-95 % de humedad relativa sin condensación | |||
| Temperatura de almacenamiento, humedad | -40 - +80 °C, 10-95 % de humedad relativa sin condensación | |||
| Coeficiente de temperatura | ±0.03 %/℃ (0 - 50 ℃) | |||
| Vibración | 10~500 Hz, 5 G 12 min/1 ciclo, período de 72 min cada uno a lo largo de los ejes X, Y, Z | |||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750; CAN/CSA-C22.2 n.° 250.13 | ||
| Tensión no disruptiva | I/PO/P: 1,88 kVCA I/P-FG: 1,88 kVCA O/P-FG: 0,5 kVCA | |||
| Resistencia de aislamiento | I/PO/P: 100 MΩ / 500 VCC / 25 °C / 70 % HR | |||
| Inmunidad EMC | La FCC/ICES no solicita esta prueba | |||
| Emisión EMC | FCC CFR Título 47 Parte 15 Subparte B:2020; ICES-005 Número 5 | |||
| Otros | Peso neto | 1,73 kg | ||
| Dimensiones | 241 x 125 x 42,7 mm (largo x ancho x alto) | |||
| Embalaje | 305 x 262 x 283 mm 20 unidades/caja | |||
| Notas | 1. Todos los parámetros NO mencionados específicamente se miden con una entrada de 120 V CA, carga nominal y 25 °C de temperatura ambiente | |||
| 2. Bajo bajo voltaje de entrada, es necesario reducir la potencia de salida para garantizar una larga vida útil. | ||||
| 3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | ||||
|
|
|
|
|
Especificación mecánica
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | El número de controladores LED |
| Tipo C | 10 A | 11 |
| 13A | 15 | |
| 16A | 19 | |
| 20A | 23 | |
| 25 A | 29 | |
| Cuando el voltaje de entrada es de 277 V CA, el número de controladores LED que coinciden con los disyuntores es el siguiente: | ||
| Tipo MCB | Nivel | El número de controladores LED |
| Tipo C | 10 A | 7 |
| 13A | 10 | |
| 16A | 12 | |
| 20A | 15 | |
| 25 A | 19 | |
Nota:
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de una temperatura ambiente máxima de 50 ℃
2. El interruptor debe seleccionarse según el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la característica de disparo. curva.
| Calibre de cable americano | |
| JD100 | |
| Cables de entrada | Negro (L) Blanco (N) Verde (G) 3*18 AWG |
| Cables de salida | Negro (V+) Blanco (V1-) Amarillo (V2-) 3 x 16 AWG |
| Cables de atenuación | Marrón (DIM1+) Púrpura (DIM2+) Rosa (DIM1-) Rosa (DIM2-) 4*18 AWG |
| Observación: asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse. | |
Consejos útiles:
1. Corriente máxima de transporte recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm², corriente máxima de transporte recomendada (A) = 1 mm² x 10 A/mm² = 10 A
2. Podemos personalizar cualquier otra solicitud de cable
Diagrama de conexión de atenuación
■
Curva de reducción
(
carga de salida
v
s
TEMP
.)
:
1. Para prolongar su vida útil, consulte la curva de reducción y reduzca la potencia según la temperatura.
2. La corriente de salida del controlador LED debe seleccionarse de acuerdo con la corriente nominal de la lámpara y la temperatura ambiente.
Normalmente, recomendamos que la fuente de alimentación reserve una cierta cantidad de carga para extender la vida útil del controlador LED.
Función NFC :
|
|
|
|
Ajuste ligeramente el voltaje de salida mediante NFC:
El voltaje de salida se puede leer y escribir mediante un móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW)
cerca del área de señal NFC del controlador LED regulable.
| Nivel de regulación de voltaje NFC | ||||||||||
| nivel 1 | nivel 2 | nivel 3 | nivel 4 | nivel 5 | nivel 6 | nivel 7 | nivel 8 | nivel 9 | nivel 10 | |
| 12 V | 12,0 V | 12,2 V | 12,3 V | 12,5 V | 12,6 V | 12,8 V | 13 V | 13,1 V | 13,3 V | 13,5 V |
| 24 V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25.8 V | 26.0 V |
| 48 V | 48.0 V | 48.2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49.6 V | 49.8 V | 50.0 V |
La dirección se puede leer y escribir con un móvil con la aplicación Set NFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) acercándose al área de señal NFC del LED regulable
controlador.
