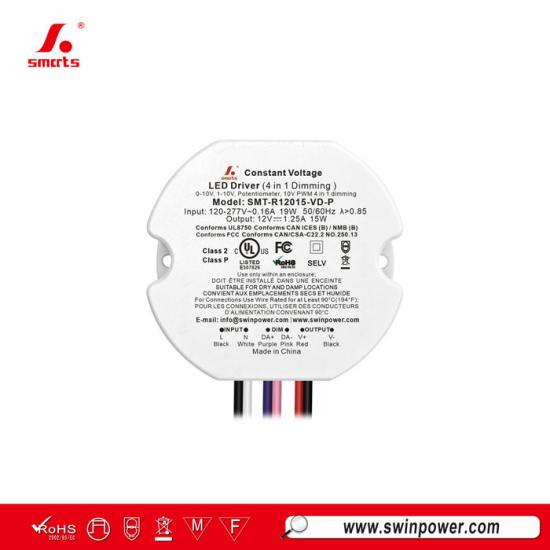

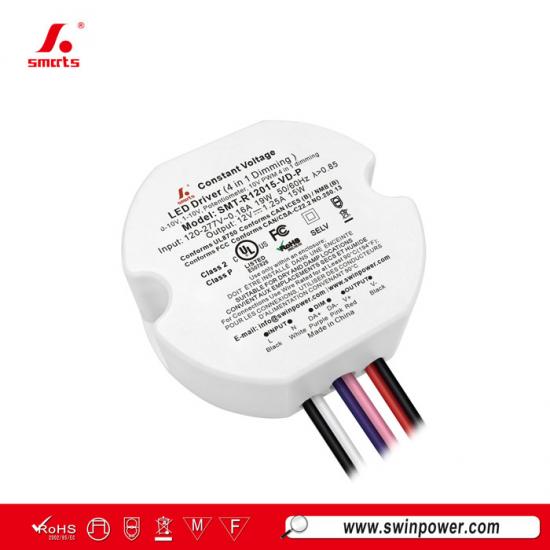

Fuente de alimentación LED regulable de voltaje constante de 15 W 0-10 V 12 V 24 V para tira de luz
Forma redondaFuente de alimentación LED de voltaje constante de 15 Wcuenta con capacidades de regulación 0-10 V y un diseño de carcasa completamente de plástico. Tiene una clasificación de impermeabilidad IP20, cumple con las normas mundiales de seguridad de iluminación y viene con una garantía excepcional de 7 años.
Especificación
| Modelo | SMT-R12015-VD-P | SMT-R24015-VD-P | SMT-R48015-VD-P | |
| Certificado | UL pendiente / ROHS / SELV | |||
| Salida | Voltaje de CC | 12 V | 24 V | 48 V |
| Corriente nominal | 1.25 A | 0.625 A | 0.31 A | |
| Potencia nominal | 15 W | |||
| Tolerancia de voltaje | ±0.5 V | |||
| Entrada | Rango de voltaje | 120-277 VCA | ||
| Rango de frecuencia | 47 - 63 Hz | |||
| Factor de potencia a carga completa | ≥0.98 a 120 VCA ≥0.9 a 277 VCA | |||
| THD (típico) a carga completa | ≤10% a 120 VCA ≤20% a 277 VCA | |||
| Eficiencia a carga completa | ≥73% a 120 VCA ≥76% a 277 VCA |
≥77% a 120 VCA ≥80% a 277 VCA |
≥79% a 120 VCA ≥81% a 277 VCA |
|
| Corriente CA (máx.) | 0,18 A | |||
| Corriente de irrupción (típ.) | 1,62 A, 42 us @50% Ipeak 120 VCA 6,72 A, 36 us @50% Ipeak 277 VCA | |||
| Protección | Cortocircuito | Modo hiccup, se recupera automáticamente después de eliminarse la condición de falla. | ||
| Sobrecarga | 105 %~120 % modo hiccup, se recupera automáticamente después de eliminarse la condición de falla. | |||
| Sobretemperatura | Temperatura ambiente superior a 55 ℃±5 ℃, la salida se reduce al 50%; Temperatura ambiente superior a 60 ℃±5 ℃, salida desactivada; Cuando la temperatura se reduce a 45 ℃±5 ℃, la salida vuelve al 100 %. |
|||
| Entorno | TEMP. de funcionamiento | -40~+50 ℃ (consulte la curva de reducción de potencia a continuación) | ||
| Temperatura de la carcasa (Tc) | 90 ℃ | |||
| Humedad de funcionamiento | 20 - 90 % HR sin condensación | |||
| TEMP. de almacenamiento, humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |||
| Coeficiente de TEMP. | ±0,03 %/℃ (0 - 50 ℃) | |||
| Vibración | 10 ~ 500 Hz, 2 G 12 minutos/ciclo, ejes X Y Z 72 minutos cada uno | |||
| Seguridad y EMC | Normas de seguridad | UL8750; CAN/CSA-C22.2 No.250.13 | ||
| Tensión soportada | E/S-E/S:1,88 kVCA | |||
| Resistencia de aislamiento | E/S-E/S:100 MΩ / 500 VCC / 25 ℃ / 70 % HR | |||
| Inmunidad EMC | FCC/ICES no requieren esta prueba. | |||
| Emisión EMC | FCC 47 CFR Parte 15, Subparte B | |||
| Prueba de inmunidad a sobretensiones | Línea de alimentación CA: modo diferencial 1 kV | |||
| Otros | Peso neto | 0.103KG | ||
| Dimensión | 54*48.2*24mm(Φ*W*H) | |||
| Embalaje | 380*290*155mm 100pcs/CTN | |||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con carga nominal para 120VAC y una temperatura ambiente de 25℃. | |||
| 2. Se requiere una salida reducida con bajo voltaje de entrada para garantizar una larga vida útil. | ||||
|
|
 |
 |
 |
Especificación mecánica
| Cuando el voltaje de entrada es de 120Vac, el número de controladores LED compatibles con interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo B | 10A | 65 |
| 13A | 84 | |
| 16A | 104 | |
| 20A | 130 | |
| Cuando el voltaje de entrada es de 277Vac, el número de controladores LED compatibles con interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo B | 10A | 123 |
| 13A | 160 | |
| 16A | 196 | |
| 20A | 246 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan basándose en que la temperatura ambiente máxima es de 50 °C.
2. El interruptor automático debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de alambre estadounidense | |
| Cable de entrada | 1015 2*18 AWG 0.824mm2\Negro(L),Blanco(N) |
| Cable de salida | 1015 2*22 AWG 0.326mm2\Rojo(V+),Negro(V-) |
| Cable electrónico de regulación de intensidad | 1015 2*22 AWG 0.326mm2\Morado(DIM+),Rosa(DIM-) |
Funcionamiento de regulación de intensidad
Uso de una regulación de intensidad ---0-10/ 1-10V/ PWM 10V/ Potenciómetro
