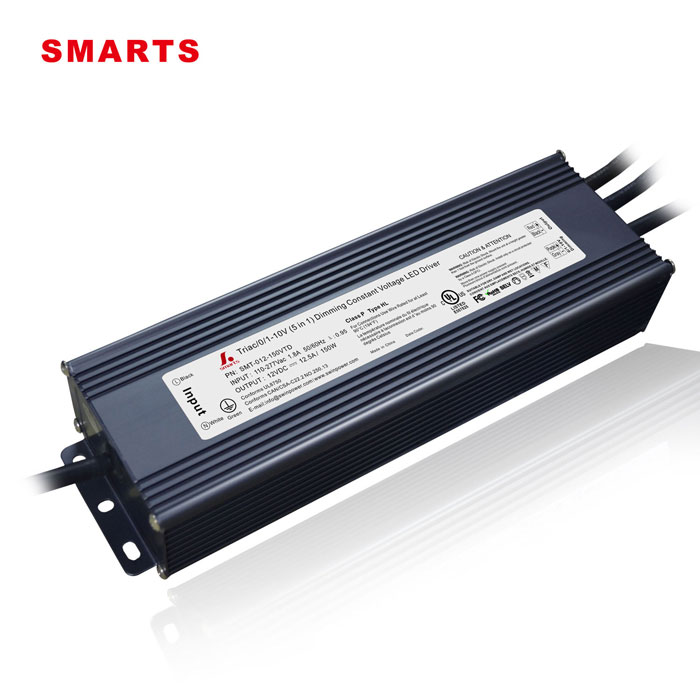

Tira de luces LED para exteriores, resistente al agua, IP67, 24 V, regulable, 150 W, voltaje constante
Rango de voltaje de entrada universal de 100-277 VCA.Controlador LED de voltaje constante regulable 5 en 1Grado de impermeabilidad IP67, carcasa de aluminio, ideal para proyectos de iluminación en espacios húmedos exteriores. Con 7 años de garantía.
Especificación
| Modelo | SMT-12150-VTD-A | SMT-24150-VTD-A | SMT-36150-VTD-A | SMT-48150-VTD-A | |
| Certificado | |||||
| Producción | Voltaje de CC | 12 V | 24 V | 36 V | 48 V |
| Tolerancia de voltaje | ±4% | ±3% | ±3% | ±2% | |
| Regulación de voltaje | ≤0,5% | ≤0,5% | ≤0,5% | ≤0,5% | |
| Regulación de carga | ≤3% | ≤2% | ≤1% | ≤1% | |
| Corriente nominal | 12,5 A | 6.25A | 4.17A | 3.125 | |
| Potencia nominal | 150 W | ||||
| Ondulación de voltaje | 250 mVp-p | 250 mVp-p | 250 mVp-p | 250 mVp-p | |
| Voltaje de sobreimpulso | <1% (carga completa), <2% (sin carga) | ||||
| Ajuste del voltaje de salida | 12-13 V | 24-26 V | 36-38 V | 48-50 V | |
| Selección del modo de salida | Cuando el cable negro y el cable blanco/gris del terminal de salida están en cortocircuito, se indica el modo de modulación por ancho de pulsos (PWM). Cuando están desconectados, se indica el modo de regulación de voltaje (VR) de modulación de voltaje de corriente continua. | ||||
| Para cambiar el modo de salida es necesario cortar la energía durante 3 segundos y luego encenderla nuevamente para que el cambio de modo surta efecto. | |||||
| Aporte | Rango de voltaje | 120-277 VCA | |||
| Rango de frecuencia | 47 - 63 Hz | ||||
| Factor de potencia (típico) | >0,98 a 120 V CA >0,97 a 277 V CA |
>0,98 a 120 V CA >0,97 a 277 V CA |
>0,98 a 120 V CA >0,97 a 277 V CA |
>0,98 a 120 V CA >0,97 a 277 V CA |
|
| THD(típico) a plena carga | <15 % a 120 V <15 % a 277 V | ||||
| Eficiencia (típica) a plena carga | ≥86,0 % a 120 V CA ≥89,5 % a 277 V CA |
≥89,0 % a 120 V CA ≥92 % a 277 V CA |
≥89,0 % a 120 V CA ≥92,5 % a 277 V CA |
≥89,0 % a 120 V CA ≥91,5 % a 277 V CA |
|
| Corriente CA (máx.) | ≤1,7 A a 120 VCA ≤0,68 A a 277 VCA | ||||
| Energía en espera | ≤0,5 W | ||||
| Corriente de entrada (típica) | 68 A 208 us al 50 % de Ipico 120 V CA 100 A 452 us al 50 % de Ipico 277 V CA | ||||
| Corriente de fuga | <0,5 mA | ||||
| Protección | Cortocircuito | Modo hipo, se puede restaurar automáticamente después de una eliminación anormal | |||
| Sobrecarga | ≤120%, Constante - Modo actual, recuperación automática después de una excepción | ||||
| Sobretemperatura | Cuando la temperatura de la carcasa alcanza los 100 ℃ ± 10 ℃, la fuente de alimentación apaga la salida y la caída de temperatura se puede restaurar automáticamente. | ||||
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+60℃ (ver curva de reducción a continuación) | |||
| Humedad de trabajo | 20-90 % HR sin condensación | ||||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||||
| Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje X Y Z 72 minutos cada uno | ||||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750 CAN/CSA-C22.2 N.° 250.13 | |||
| Tensión soportada | Entrada/Salida/Pulgada: 1,88 kVca; Entrada/Salida-Fuga: 1,88 kVca; Salida/Fuga-Fuga: 0,5 kVca | ||||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ / 500 VCC / 25 °C / 70 % de humedad relativa | ||||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV, modo común 4 kV | ||||
| Inmunidad EMC | La FCC y el ICES no solicitan esta prueba | ||||
| Emisión EMC | FCC Parte 15 Subparte B | ||||
| Otros | Peso neto | 0,8 kilos | |||
| Dimensión | 200 x 78 x 25,1 mm (largo x ancho x alto) | ||||
| Embalaje | 495*245*200 mm 20 piezas/caja | ||||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | ||||
| 2. Tolerancia: incluye la tolerancia de configuración y la regulación de carga. | |||||
| 3. La fuente de alimentación se considera un componente que se utilizará en combinación con el equipo final. Dado que el rendimiento EMC se verá afectado por la instalación completa, los fabricantes del equipo final deben cumplir nuevamente con la Directiva EMC en toda la instalación. | |||||
| 4. Estados predeterminados: El modo de salida es salida PWM por defecto. La curva de atenuación es una curva gamma2.2. |
|||||
| 5. Con respecto a los tipos de carga del controlador LED donde el controlador cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | |||||
|
|
 |
 |
 |
Especificación mecánica
| Calibre de cable americano | |
| DT61 | |
| Cable de entrada de versiones de 12 V, 24 V, 36 V y 48 V | |
| Cable de salida | |
| Cable de goma SJOW de 18 AWG, rojo (+) y negro (-) (2 x 0,824 mm²) (versión de 36 V y 48 V) | |
| Cable de conmutación de función de versión de 12 V, 24 V, 36 V y 48 V | Cable de goma SJOW de 18 AWG, blanco y negro, gris (2 x 0,824 mm²) |
| Cable de atenuación de versiones de 12 V, 24 V, 36 V y 48 V | Cable de goma SJOW de 18 AWG, color morado (D+) y rosa (D-) (2 x 0,824 mm²) |
Consejos útiles:
1. Corriente máxima recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm². Corriente máxima recomendada (A) = 1 mm² x 10 A/mm² = 10 A.
2. Podemos personalizar cualquier otra solicitud de cable.
Operación de atenuación
Usando dos formas de atenuación al mismo tiempo,Debe asegurarse de que la iluminación LED alcance el máximo brillo. Luego, puede usar la otra atenuación.
yo Uso de una atenuación --- Atenuación por corte de fase/TRIAC
1. La modulación de ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante la conexión
un regulador de fase/Triac o un sistema de iluminación.
2. Trabajar con fase directa/borde delantero, MLV y fase inversa/borde posterior, ELV, reguladores TRIAC o sistema de iluminación.
3. La carga mínima es de aproximadamente el 20%.
4. Intente utilizar reguladores con una potencia al menos 1,5 veces superior a la potencia de salida del controlador.
Uso de una atenuación --- 0-10 / 1-10 V / 10 V PWM / atenuación por potenciómetro
