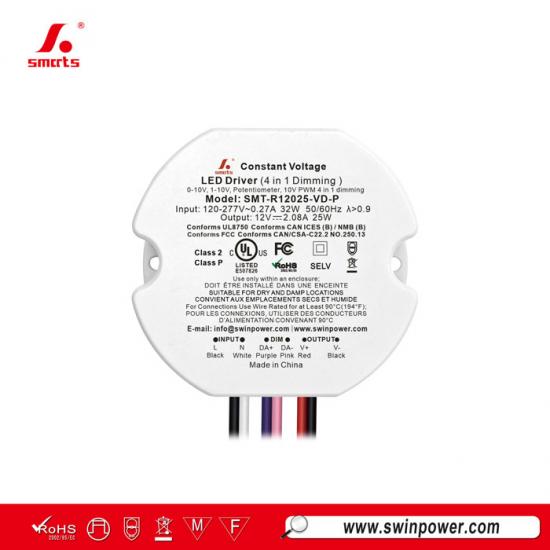

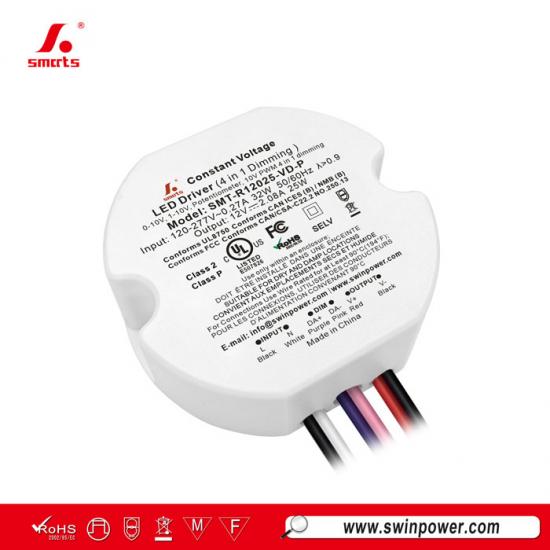

Fuente de alimentación regulable redonda de 120-277 VCA, 25 W, 12 V, 24 V, 0-10 V para tiras de luz LED.
El nuevo sistema de voltaje constante de Smartspower,0–10VFuente de alimentación LED regulable Incorpora un sistema PFC activo integrado y una eficiencia de hasta el 82 %. Utiliza refrigeración por aire natural e incluye protecciones contra cortocircuitos, sobretemperatura y sobrecarga. Con certificación UL, este producto se comercializa principalmente en el mercado norteamericano.
Especificación
| Modelo | SMT-R12025-VD-P | SMT-R24025-VD-P | |
| Certificado | UL pendiente / RoHS / SELV | ||
| Producción | Voltaje CC | 12V | 24V |
| Corriente nominal | 2.08A | 1.04A | |
| Potencia nominal | 25W | ||
| Tolerancia de voltaje | ±0,5 V | ||
| Aporte | Rango de voltaje | 120-277 VCA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia a plena carga | ≥0,98 a 120 VCA ≥0,91 a 277 VCA | ≥0,97 a 120 VCA ≥0,92 a 277 VCA | |
| THD (típico) a plena carga | ≤10% a 120 VCA ≤15% a 277 VCA | ≤15% a 120 VCA ≤20% a 277 VCA | |
| Eficiencia a plena carga | ≥75% a 120 VCA ≥75% a 277 VCA | ≥80% a 120 VCA ≥76% a 277 VCA | |
| Corriente alterna (máx.) | 0,29A | ||
| Corriente de irrupción (típica) | 1,92 A, 68 µs al 50 % de Ipico 120 VCA 6,08 A, 44 µs al 50 % de Ipico 277 VCA | ||
| Protección | Cortocircuito | Modo de recuperación automática tras eliminarse la condición de fallo. | |
| Sobrecarga | Modo de hipo del 105 % al 120 %, se recupera automáticamente una vez eliminada la condición de fallo. | ||
| Temperatura elevada | Temperatura ambiente superior a 55℃±5℃, la producción se reduce al 50%; Temperatura ambiente superior a 60℃±5℃, salida desactivada; Cuando la temperatura se reduce a 45℃±5℃, la salida vuelve al 100%. |
||
| Ambiente | Trabajo TEMP. | -40~+50℃ (ver curva de reducción de potencia a continuación) | |
| Humedad de trabajo | 20 - 90% HR sin condensación | ||
| Almacenamiento TEM, Humedad | -40 - +80℃, 10 - 95% HR sin condensación | ||
| coeficiente de temperatura | ±0,03 %/℃ (0 - 50℃) | ||
| Vibración | 10 ~ 500 Hz, 2G, 12 minutos/ciclo, ejes X, Y, Z, 72 minutos cada uno. | ||
| Seguridad y compatibilidad electromagnética (CEM) | Normas de seguridad | UL8750; CAN/CSA-C22.2 N.° 250.13 | |
| Tensión de resistencia | I/PO/P: 1,88 kV CA | ||
| Resistencia al aislamiento | I/PO/P: 100 MΩ / 500 V CC / 25 ℃ / 70 % HR | ||
| Inmunidad EMC | La FCC/ICES no solicita esta prueba. | ||
| Emisión EMC | FCC 47 CFR Parte 15, Subparte B | ||
| Prueba de inmunidad Surge | Línea de alimentación de CA: Modo diferencial 1 kV | ||
| Otros | Peso neto | ||
| Dimensión | 69,4*62,9*24 mm (Φ*Ancho*Alto) | ||
| Embalaje | 385*290*190 mm, 80 unidades/caja | ||
| Notas | 1. Todos los parámetros que NO se mencionan específicamente se miden a carga nominal para 120 VCA y 25 ℃ de temperatura ambiente. | ||
| 2. Se requiere una potencia de salida reducida a bajo voltaje de entrada para garantizar una larga vida útil. | |||
|
|
 |
 |
 |

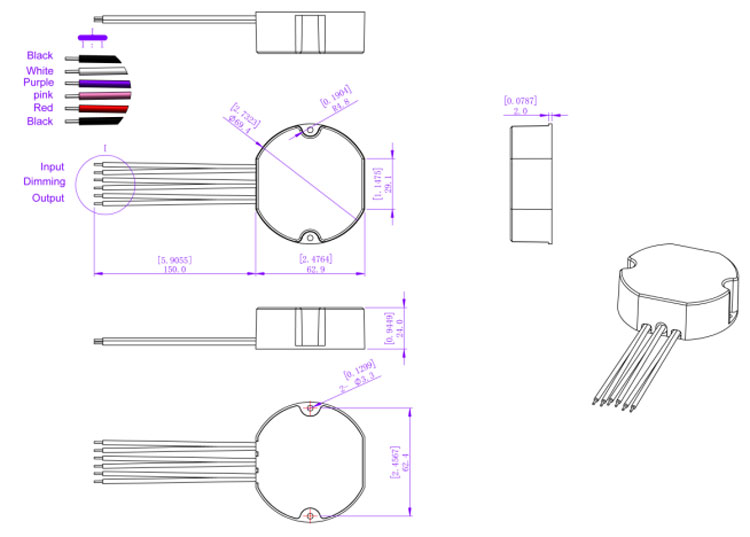

Especificación mecánica
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo B | 10A | 65 |
| 13A | 84 | |
| 16A | 104 | |
| 20A | 130 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo B | 10A | 123 |
| 13A | 160 | |
| 16A | 196 | |
| 20A | 246 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados al Tipo C se recomiendan en base a una temperatura ambiente máxima de 50 °C.
2. El interruptor debe seleccionarse de acuerdo con la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de alambre americano | |
| Cable de entrada | 1015 2*18 AWG 0,824mm2\Negro(L),Blanco(N) |
| Cable de salida | 1015 2*22 AWG 0,326mm2\Rojo(V+),Negro(V-) |
| Cable electrónico de atenuación | 1015 2*22 AWG 0,326mm2\Morado(DIM+),Rosa(DIM-) |
Operación de atenuación
Usando un solo regulador ---0-10/ 1-10V/ 10V PWM/ Regulador de potenciómetro
Productos relacionados
|

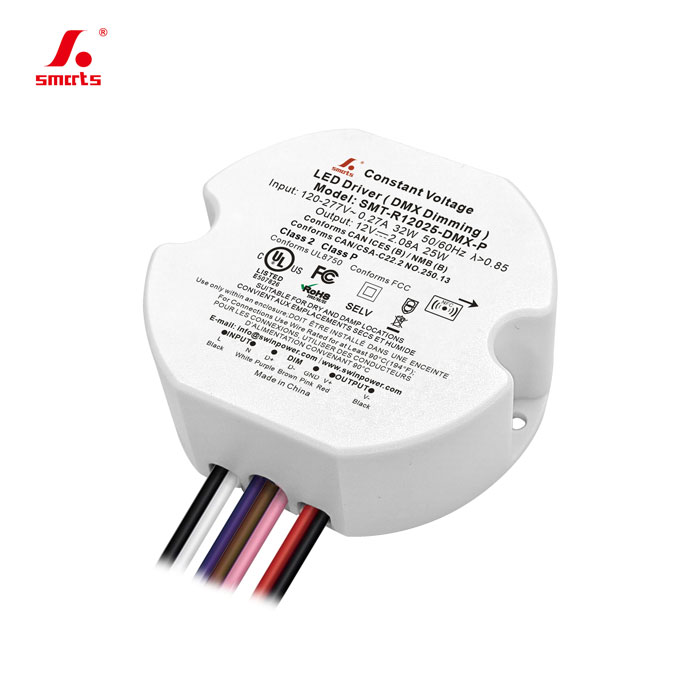

EsteFuente de alimentación LED regulable mediante DMXCuenta con una carcasa de plástico que ofrece una excelente disipación del calor y cumple con los estándares internacionales de seguridad para iluminación. Respaldada por una excepcional garantía de 7 años, es ideal para su instalación en espacios interiores reducidos en proyectos de iluminación LED.
