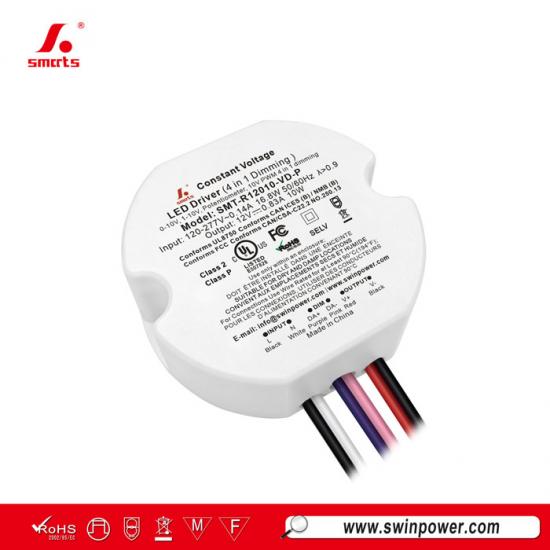

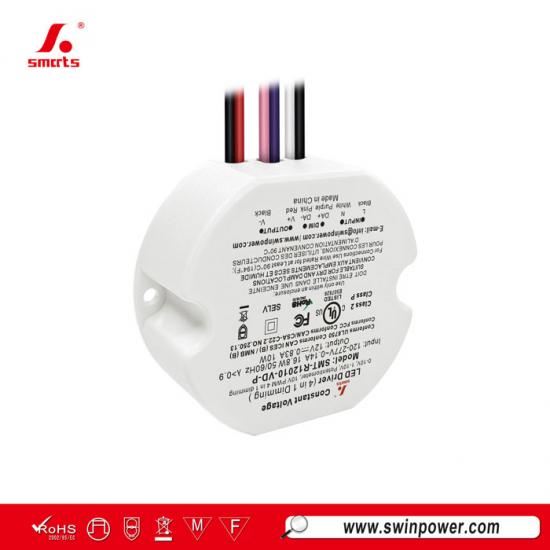

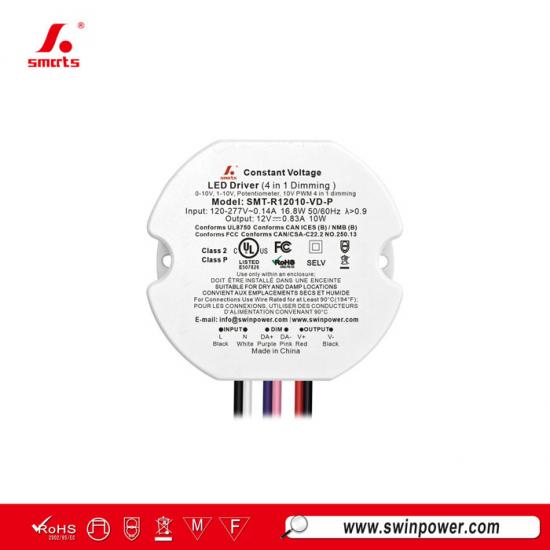

Fuente de alimentación LED regulable 0-10V de forma redonda 120-277VAC 12V 24V para luces LED
Esta fuente de alimentación LED de voltaje constante de 120–277VAC, fuente de alimentación LED regulable 0–10V cuenta con un diseño de carcasa totalmente de plástico. Ofrece una regulación suave, estable y sin parpadeos en un rango de 0.1%–100% y viene con una garantía de 7 años.
Especificación
| Modelo | SMT-R12010-VD-P | SMT-R24010-VD-P | SMT-R48010-VD-P | |
| Certificado | UL pendiente / ROHS / SELV | |||
| Salida | Voltaje CC | 12V | 24V | 48V |
| Corriente nominal | 0.83A | 0.42A | 0.21A | |
| Potencia nominal | 10W | |||
| Tolerancia de voltaje | ±0.5V | |||
| Entrada | Rango de voltaje | 120-277VAC | ||
| Rango de frecuencia | 47 - 63Hz | |||
| Factor de potencia @ carga completa | ≥0.98@120VAC ≥0.9@277VAC | |||
| THD (típ.) @ carga completa | ≤15%@120VAC ≤15%@277VAC | |||
| Eficiencia @ carga completa | ≥75%@120VAC ≥75%@277VAC | ≥77%@120VAC ≥78%@277VAC | ≥78%@120VAC ≥78%@277VAC | |
| Corriente CA (máx.) | 0.12A | |||
| Corriente de irrupción (típ.) | 2A, 52us @50%Ipeak 120VAC 5.7A, 31us @50%Ipeak 277VAC | |||
| Protección | Cortocircuito | Modo hiccup, se recupera automáticamente después de eliminar la condición de falla. | ||
| Sobrecarga | 105%~120% modo hiccup, se recupera automáticamente después de eliminar la condición de falla. | |||
| Sobretemperatura | Temperatura ambiente superior a 55℃±5℃, la salida se reduce al 50%; Temperatura ambiente superior a 60℃±5℃, salida apagada; Cuando la temperatura se reduce a 45℃±5℃, la salida vuelve al 100%. |
|||
| Entorno | Temperatura de funcionamiento (Ta) | -40~+50℃ (consulte la curva de reducción de potencia a continuación) | ||
| Temperatura de la carcasa (Tc) | 90℃ | |||
| Humedad de funcionamiento | 20 - 90%HR sin condensación | |||
| Temperatura de almacenamiento, humedad | -40 - +80℃, 10 - 95% HR sin condensación | |||
| Coeficiente de temperatura | ±0.03%/℃(0 - 50℃) | |||
| Vibración | 10 ~ 500Hz, 2G 12 minutos/ciclo, ejes X Y Z 72 minutos cada uno | |||
| Seguridad y EMC | Normas de seguridad | UL8750; CAN/CSA-C22.2 No.250.13 | ||
| Tensión soportada | I/P-O/P:1.88KVAC | |||
| Resistencia de aislamiento | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% HR | |||
| Inmunidad EMC | FCC/ICES no requieren esta prueba. | |||
| Emisión EMC | FCC 47 CFR Parte 15, Subparte B | |||
| Prueba de inmunidad contra sobretensiones | Línea de alimentación de CA: modo diferencial 1KV | |||
| Otros | Peso neto | 0.103KG | ||
| Dimensiones | 54*48.2*24mm(Φ*An*Al) | |||
| Embalaje | 380*290*155mm 100uds/CTN | |||
| Notas | 1. Todos los parámetros que NO se mencionan específicamente se miden con carga nominal para 120VAC y una temperatura ambiente de 25℃. | |||
| 2. Se requiere reducir la potencia de salida con bajo voltaje de entrada para garantizar una larga vida útil. | ||||
|
|
 |
 |
 |

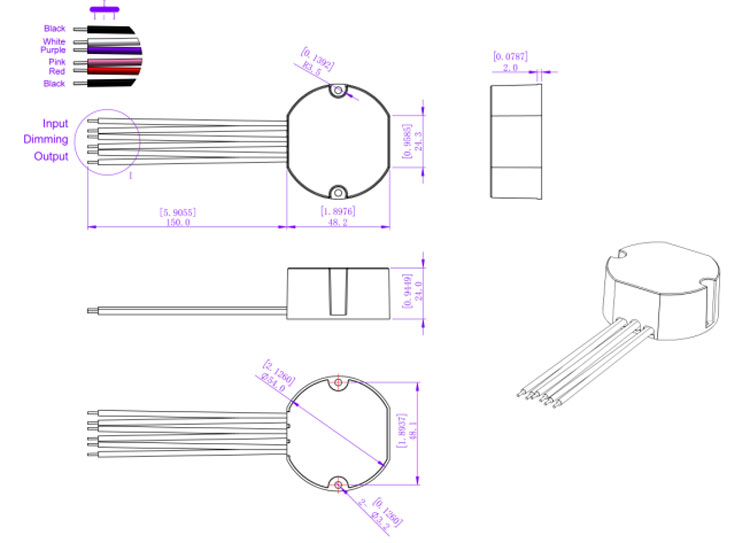

Especificación mecánica
| Cuando el voltaje de entrada es de 120Vac, el número de controladores LED compatibles con interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo B | 10A | 65 |
| 13A | 84 | |
| 16A | 104 | |
| 20A | 130 | |
| Cuando el voltaje de entrada es de 277Vac, el número de controladores LED compatibles con interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo B | 10A | 123 |
| 13A | 160 | |
| 16A | 196 | |
| 20A | 246 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados en el tipo C se recomiendan basándose en una temperatura ambiente máxima de 50 °C.
2. El interruptor automático debe seleccionarse según el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de cable estadounidense | |
| Cable de entrada | 1015 2*18 AWG 0.824mm2\Negro(L), Blanco(N) |
| Cable de salida | 1015 2*22 AWG 0.326mm2\Rojo(V+),Negro(V-) |
| Cable electrónico de regulación de intensidad | 1015 2*22 AWG 0.326mm2\Púrpura(DIM+),Rosa(DIM-) |

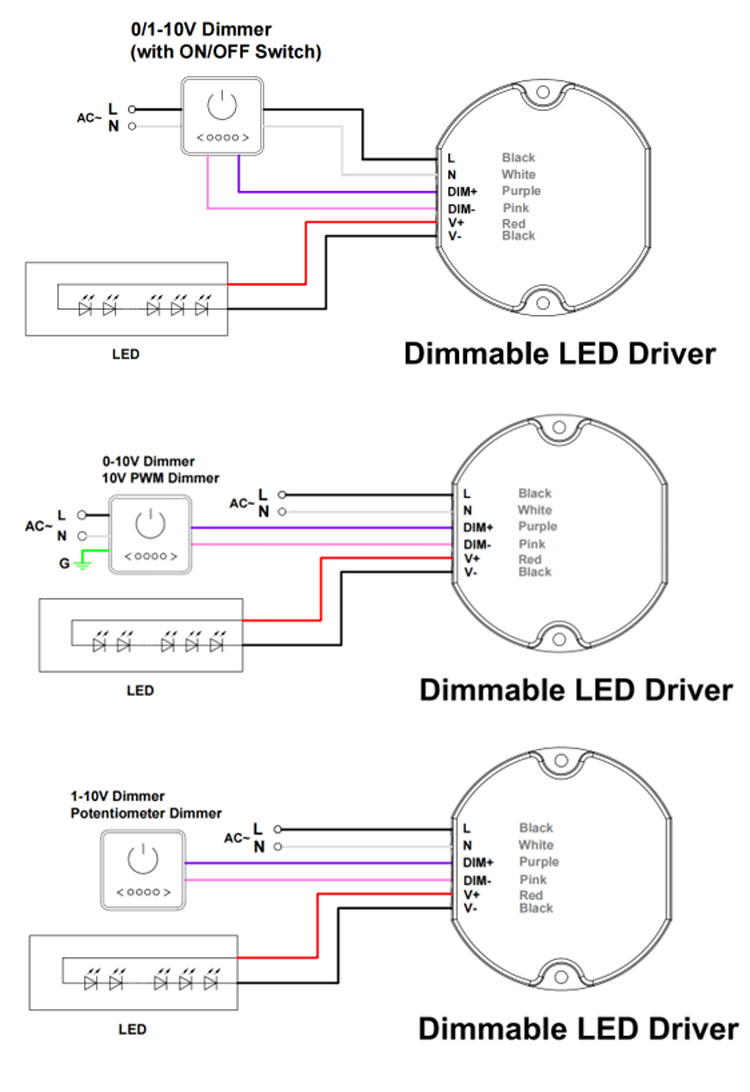

Operación de regulación de intensidad
Uso de una regulación de intensidad ---0-10/ 1-10V/ PWM de 10V/ Potenciómetro
