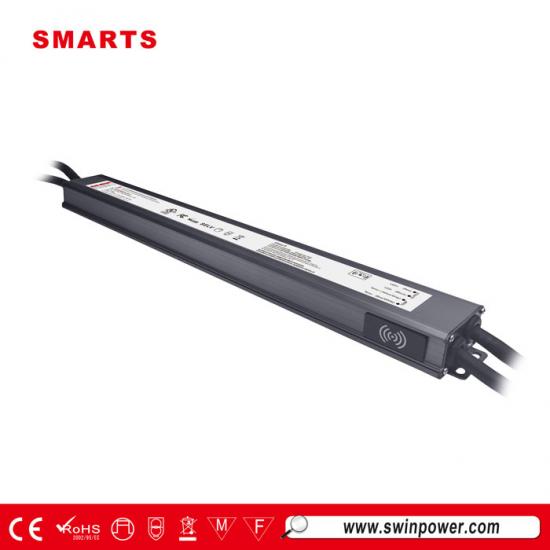

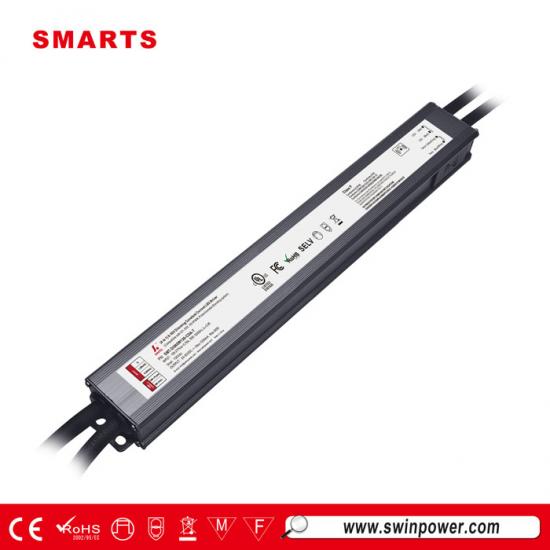

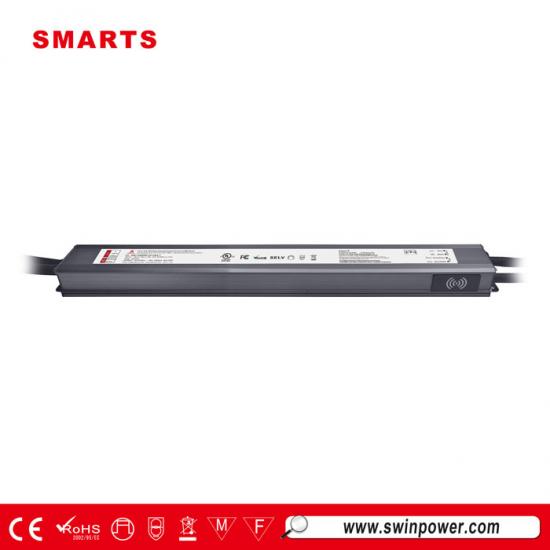

Controlador de tira de luz LED de corriente constante, regulable, resistente al agua IP66, 120 mA-1200 mA, 60 W, 0-10 V, fabricante
Fuente de alimentación LED regulable de tamaño ultrafino de 60 W Está equipado con un módulo de programación inteligente NFC. Cuenta con protección contra cortocircuitos, sobretemperatura y sobrecarga. El rango de atenuación es suave y sin parpadeos, del 0,3 al 100 %. Con 7 años de garantía.
Especificación
| Modelo | SMT-DI060W120-CDA-T | SMT-DI060W160-CDA-T | |
| Certificado | UL/FCC/CE/Clase P/TIPO HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | ||
| Producción | Corriente nominal | 120 mA-1200 mA | 160 mA-1600 mA |
| Voltaje de CC | 24-93 VCC | 12-54 VCC | |
| Voltaje sin carga | 60 V máx. | ||
| Potencia nominal | 60 W máx. | ||
| Tolerancia de voltaje | Corriente de salida ± 10 mA para ≤ 300 mA, ± 20 mA para ≥ 300 mA y ± 30 mA para ≥ 1000 mA | ||
| Regulación de línea | <0,5% | ||
| Regulación de carga | <0,5% | ||
| Aporte | Rango de voltaje | 100-277 VCA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia (típico) | ≥0,98 a 120 V CA 60 Hz ≥0,96 a 230 V CA 50 Hz ≥0,92 a 277 V CA 60 Hz | ||
| Potencia sin carga (máx.) | <1,5 W | ||
| Energía en espera (Máx.) | <0,5 W | ||
| THD(típico) a plena carga | ≤15% | ||
| Eficiencia a plena carga | 88 % a 120 V CA 60 Hz 89 % a 230 V CA 50 Hz 89 % a 277 V CA 60 Hz | ||
| Corriente CA (máx.) | 0,65 A | ||
| Corriente de entrada (típica) | 28,7A, 204us@50%Ipico@120V 55,2A, 98us@50%Ipico@230V 66,0A, 220us@50%Ipico@2770V | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |
| Sobretensión | Modo de hipo o de energía constante, se reinicia automáticamente después de que se elimina la condición de falla | ||
| Sobretemperatura |
Si la temperatura ambiente es superior a 55 ± 5 ℃, la corriente de salida se reducirá al 50 %;
Temperatura ambiente. Superior a 40 ± 5 ℃, se recupera automáticamente. Si la temperatura ambiente es superior a 75 ± 5 ℃, la corriente de salida se reducirá al 0 %; Temperatura ambiente. Superior a 40 ± 5 ℃, se recupera automáticamente. |
||
| Ambiente | Trabajando TEMP | -40~+50℃ (ver curva de reducción a continuación) | |
| Humedad de trabajo | 20-90 % HR sin condensación | ||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % de humedad relativa | ||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||
| Vibración | 10~500 Hz, 5G 12 min./1 ciclo, período de 72 min. cada uno a lo largo de los ejes X, Y, Z | ||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | EN61347-1 EN61347-2-13 (UE) y UL8750 (EE. UU.) | |
| Tensión soportada | Entrada/Salida/P: 3,75 kVCA Entrada/Salida-FG: 1,5 kVCA Salida/FG: 0,5 kVCA | ||
| Norma de prueba de luz estroboscópica | IEEE 1789 Sin parpadeo | ||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV, modo común 4 kV | ||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ / 500 VCC / 25 °C / 70 % de humedad relativa | ||
| Emisión EMC | EN55015 EN61000-3-2,3(UE) y FCC Parte 15 Subparte B; ANSI C63.4:2014(EE. UU.) | ||
| Otros | Peso neto | 540 gramos | |
| Dimensión | 332 x 38,5 x 23,6 mm (largo x ancho x alto) | ||
| Embalaje | 365*355*260 mm 20 piezas/caja | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con carga nominal y 25 °C de temperatura ambiente. | ||
| 2. Para prolongar la vida útil del controlador, reduzca la carga a un voltaje de entrada más bajo. | |||
| 3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | |||
|
|
|
|
|

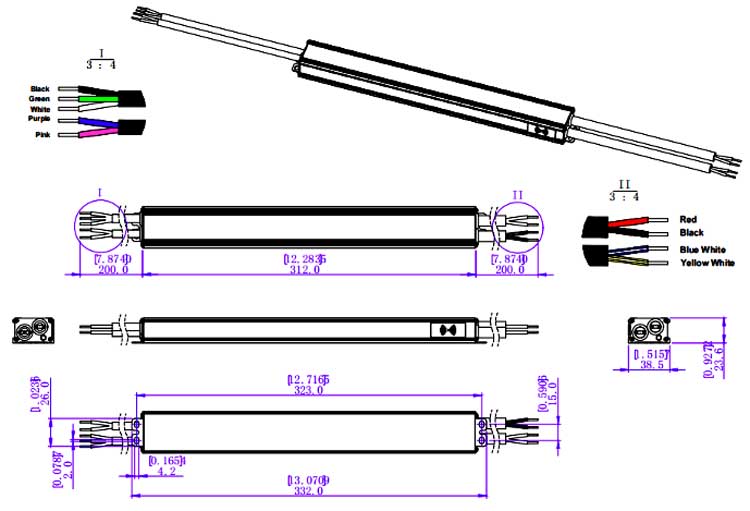

Especificación mecánica
Recomendación de MCB ：
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 10 |
| 13A | 13 | |
| 16A | 17 | |
| 20A | 21 | |
| 25A | 26 | |
| Cuando el voltaje de entrada es de 230 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 20 |
| 13A | 26 | |
| 16A | 32 | |
| 20A | 40 | |
| 25A | 50 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 24 |
| 13A | 31 | |
| 16A | 38 | |
| 20A | 48 | |
| 25A | 55 | |
Nota
：
[si !supportLists]
1.
[fin si]
Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de una temperatura ambiente máxima de 50 °C.
[si !supportLists] 2. [fin si] El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
[si !supportLists]
[fin si]
| LN60 | |
| Cable de entrada | Negro (L) Blanco (N) Verde (G) (3*18 AWG) |
| Cable de salida | V+(Rojo) V-(Negro) (2*18 AWG) |
| Cable de atenuación | Púrpura (DIM+) Rosa (DIM-) (2*18 AWG) |
| Cable de temperatura externa | Amarillo gris (TEMP+) Azul blanco (TEMP-) (2*18 AWG) |
| Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse. | |

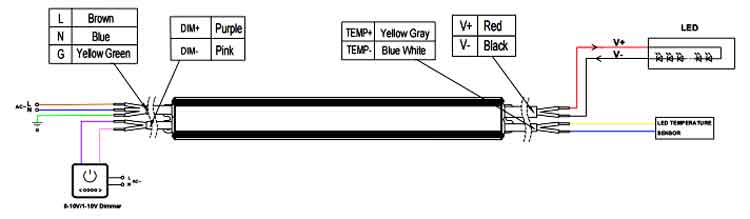

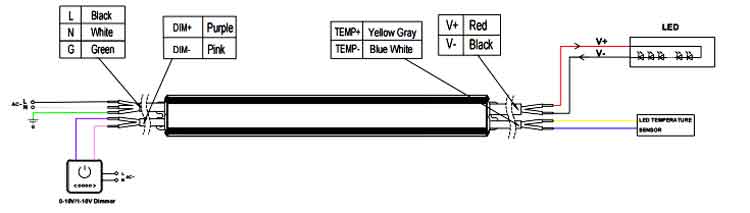

Diagrama de conexión de atenuación
Nota ：
1. El nombre del modelo SMT-DI0 6 0W XXX -CDA significa que no hay detección de temperatura de la lámpara, por lo que no hay cableado correspondiente para el controlador LED.
2. El nombre del modelo SMT-DI0 6 0W XXX -CDA -T significa que hay detección de temperatura de la lámpara.
Función NFC:
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
Ajuste ligeramente la corriente de salida mediante NFC
La corriente de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) cerca del área de señal NFC del controlador LED regulable.
Establezca la dirección fácilmente mediante NFC
La dirección se puede leer y escribir mediante un dispositivo móvil con la aplicación NFC establecida o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) cerca del área de señal NFC del controlador LED regulable.
Operación de atenuación
|

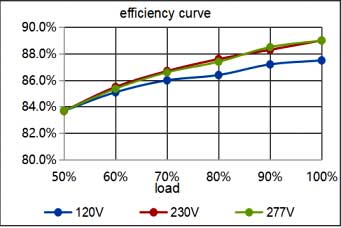

mi eficiencia Curva ( eficiencia contra carga de salida) : |

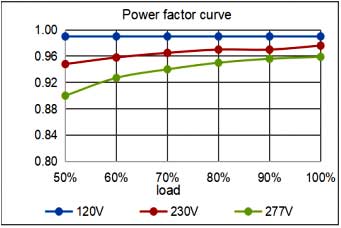

Curva del factor de potencia(Factor de potencia contra carga de salida) ： |
Curva de reducción ( Potencia de salida VS Ambiente TEMPERATURA ) ： |
|
|
|
1. Para prolongar su vida útil, consulte la curva de reducción y reduzca la potencia según la temperatura.
2. La corriente de salida del controlador LED debe seleccionarse de acuerdo con la corriente nominal de la lámpara y la temperatura ambiente.
Normalmente, recomendamos que la fuente de alimentación reserve una cierta cantidad de carga para extender la vida útil del controlador LED.

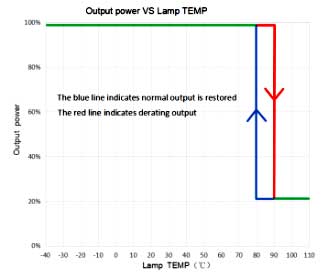

Curva de reducción de temperatura de la lámpara ：
[si !supportLists]
1.
[fin si]
Esta figura muestra la curva de protección cuando el modelo recomendado del sensor de temperatura de la lámpara es NCP18XH103J03RB(muRata) y los parámetros de protección de temperatura externa en la APP son los predeterminados de fábrica.
[si !supportLists]
2.
[fin si]
Si los modelos de termistores no son NCP18XH103J03RB(muRata), verifique los parámetros relevantes de protección de temperatura de la lámpara en la aplicación.
[si !supportLists]
3.
[fin si]
Si el sensor de temperatura de la lámpara no está conectado, mantenga los parámetros de la sección de protección de temperatura de la lámpara en la APLICACIÓN como predeterminados y mantenga los cables alejados de cuerpos activos.
Productos relacionados
|

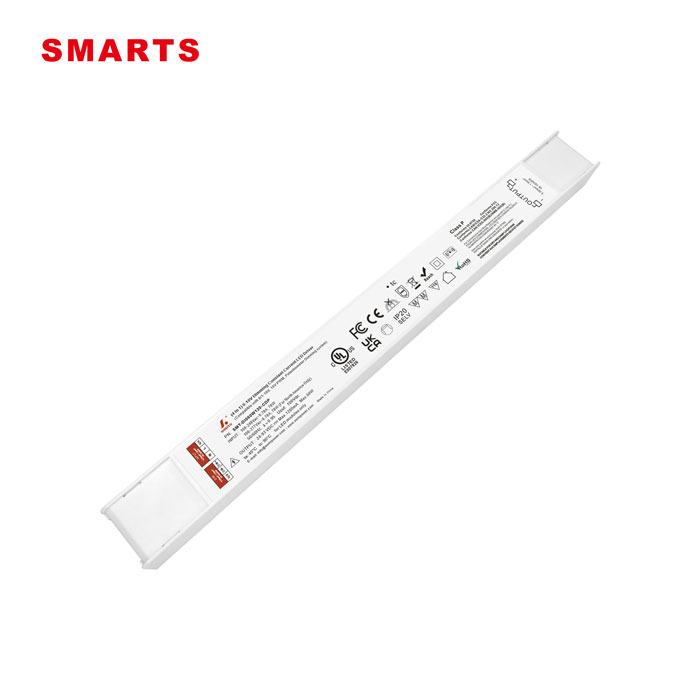

Controlador LED de corriente constante de 60 W con carcasa de plástico Incorpora un módulo de programación inteligente NFC. Su tamaño ultrafino ofrece una buena disipación del calor, ideal para su instalación y uso en proyectos de iluminación en espacios interiores reducidos. Cumple con las normas internacionales de seguridad en iluminación.
