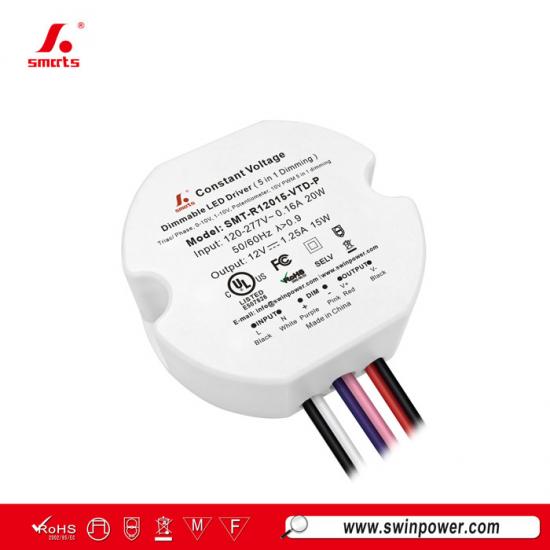

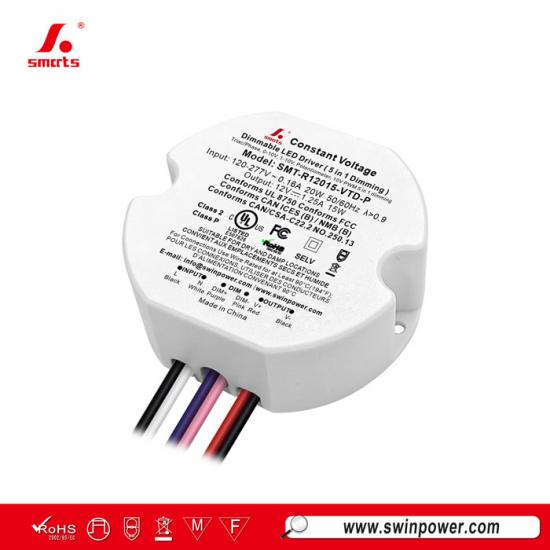

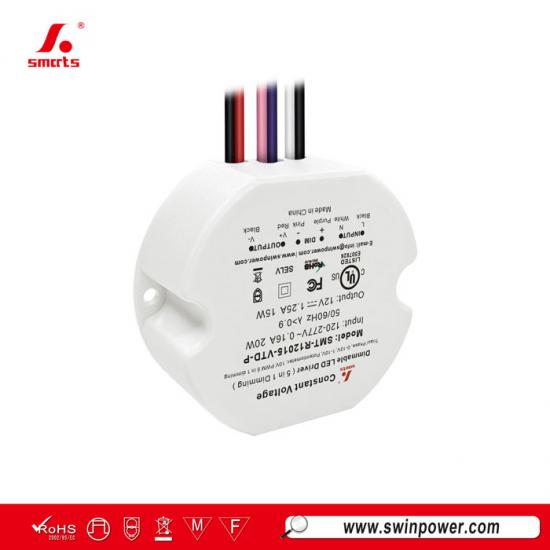

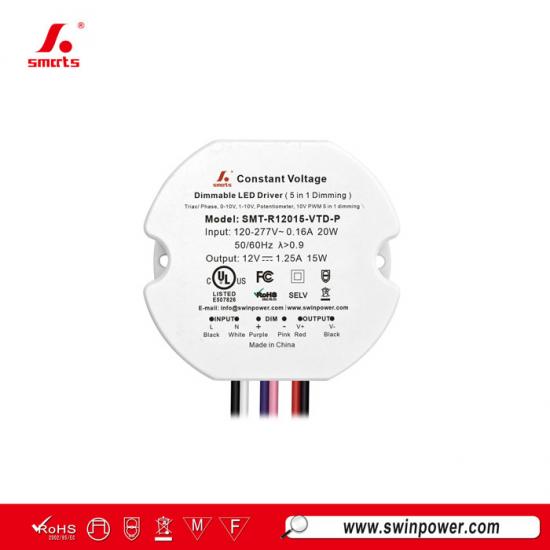

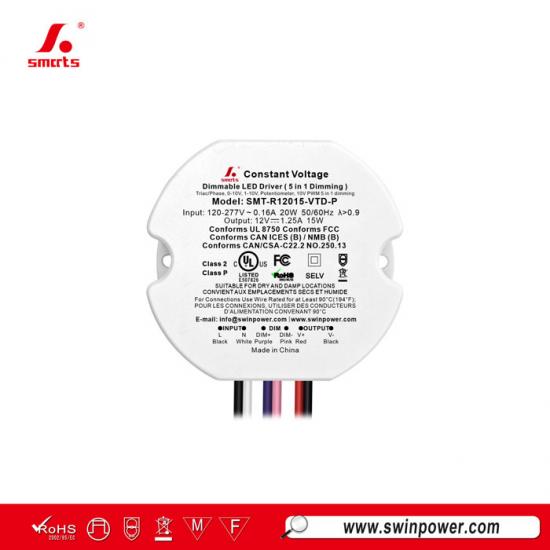

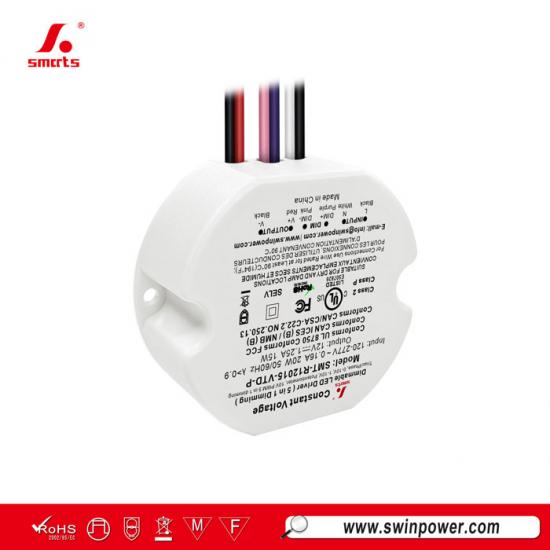

Controlador LED de voltaje constante regulable por triac de forma redonda de 12v/24v 15w para interiores
Este 15Wfuente de alimentación LED regulable 5 en 1cuenta con una carcasa de plástico redonda y ofrece una atenuación suave, estable y sin parpadeos en un rango de 0–100%. Es compatible con la mayoría de los reguladores TRIAC y 0–10V del mercado.
Especificación
| Modelo | SMT-R12015-VTD-P | SMT-R24015-VTD-P | |
| Certificado | UL pendiente / ROHS / SELV | ||
| Salida | Voltaje de CC | 12V | 24V |
| Corriente nominal | 1.25A | 0.625A | |
| Potencia nominal | 15W | ||
| Tolerancia de voltaje | ±0.5V | ||
| Entrada | Rango de voltaje | 120-277VAC | |
| Rango de frecuencia | 47 - 63Hz | ||
| Factor de potencia a carga completa | ≥0.98@120VAC ≥0.92@277VAC | ||
| THD (típ.) a carga completa | ≤10% | ||
| Eficiencia a carga completa | ≥73%@120VAC ≥75%@277VAC | 77%@120VAC 74%@277VAC | |
| Corriente CA (máx.) | 0.18A | ||
| Corriente de irrupción (típ.) | 0.96A, 35.2us @50%Ipeak 120VAC 1.96A, 26us @50%Ipeak 277VAC | ||
| Protección | Cortocircuito | Modo de reinicio automático, se recupera automáticamente después de eliminarse la condición de falla. | |
| Sobrecarga | Modo hiccup de 105%~120%, se recupera automáticamente después de que se elimina la condición de fallo. | ||
| Sobretemperatura | Temperatura ambiente superior a 55℃±5℃, la salida se reduce al 50%; Temperatura ambiente superior a 60℃±5℃, salida desactivada; Cuando la temperatura se reduce a 45℃±5℃, la salida vuelve al 100%. |
||
| Entorno | Temperatura de funcionamiento | -40~+50℃ (consulte la curva de reducción de potencia a continuación) | |
| Humedad de funcionamiento | 20 - 90% HR sin condensación | ||
| Temperatura de almacenamiento, humedad | -40 - +80℃, 10 - 95% HR sin condensación | ||
| Coeficiente de temperatura | ±0.03%/℃(0 - 50℃) | ||
| Vibración | 10 ~ 500Hz, 2G 12 minutos/ciclo, ejes X Y Z 72 minutos cada uno | ||
| Seguridad y EMC | Normas de seguridad | UL8750; CAN/CSA-C22.2 No.250.13 | |
| Tensión soportada | E/S-E/S:1.88KVAC | ||
| Resistencia de aislamiento | E/S-E/S:100MΩ / 500VDC / 25℃ / 70% HR | ||
| Inmunidad EMC | FCC/ICES no requieren esta prueba. | ||
| Emisión EMC | FCC 47 CFR Parte 15, Subparte B | ||
| Prueba de inmunidad contra sobretensiones | Línea de alimentación de CA: modo diferencial 1KV | ||
| Otros | Peso neto | 0.103KG | |
| Dimensiones | 54*48.2*24mm(Φ*An*Al) | ||
| Embalaje | 380*290*155mm 100pcs/CTN | ||
| Notas | 1. Todos los parámetros que NO se mencionan especialmente se miden con carga nominal para 120VAC y una temperatura ambiente de 25℃. | ||
| 2. Se requiere una reducción de la salida con baja tensión de entrada para garantizar una larga vida útil. | |||
|
|
 |
 |
 |

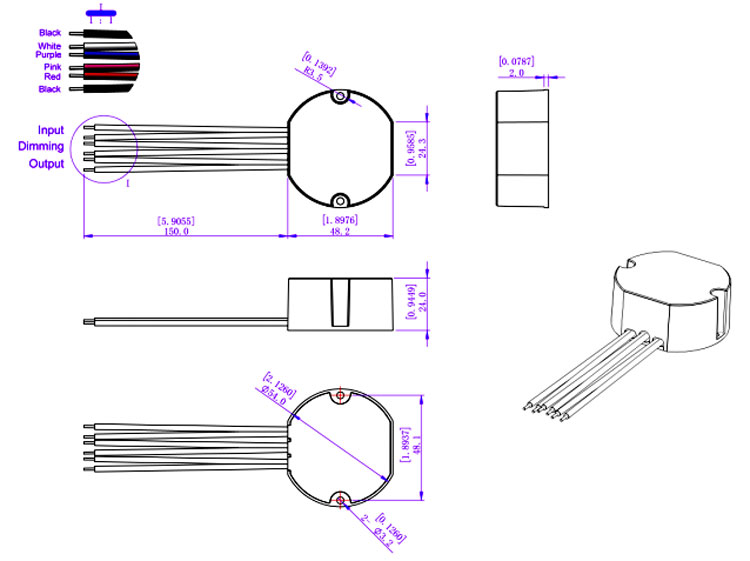

Especificación mecánica
| Cuando el voltaje de entrada es de 120 V CA, el número de controladores LED compatibles con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo B | 10 A | 66 |
| 13 A | 86 | |
| 16 A | 105 | |
| 20 A | 132 | |
| Cuando el voltaje de entrada es de 277 V CA, el número de controladores LED compatibles con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo B | 10 A | 125 |
| 13 A | 163 | |
| 16 A | 200 | |
| 20 A | 250 | |
| Cuando el voltaje de entrada es de 120 V CA, el número de controladores LED compatibles con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C | 10 A | 66 |
| 13 A | 86 | |
| 16 A | 105 | |
| 20 A | 132 | |
| Cuando el voltaje de entrada es de 277 VCA, el número de controladores LED compatibles con los interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10 A | 140 |
| 13 A | 183 | |
| 16 A | 225 | |
| 20 A | 281 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados en el tipo C se recomiendan basándose en que la temperatura ambiente máxima es de 50 °C.
2. El interruptor automático debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de cable estadounidense | |
| Cable de entrada | 1015 2*18 AWG 0.824 mm²\Negro(L), Blanco(N) |
| Cable de salida | 1015 2*22 AWG 0.326 mm²\Rojo(V+), Negro(V-) |
| Cable electrónico de atenuación | 1015 2*22 AWG 0.326 mm²\Morado(DIM+), Rosa(DIM-) |
Operación de atenuación
Uso de dos métodos de atenuación al mismo tiempo, debe asegurarse de que la iluminación LED alcance el máximo de brillo y luego podría operar con la otra atenuación;
Uso de una atenuación --- atenuación TRIAC/corte de faseg
1. La modulación por ancho de pulso (PWM) del voltaje de salida se puede ajustar mediante el terminal de entrada de la línea de fase de CA (L) conectando
un atenuador de fase /Triac oo sistema de iluminación.
2. Funcionando confase adelantada, MLV y Fase inversa, ELV, atenuadores TRIACo sistema de iluminación.
3. La carga mínima es de aproximadamente el 10%
4. Intente utilizar atenuadores con una potencia de al menos 2 veces la potencia de salida del controlador.
Uso de una atenuación ---0-10/ 1-10V/ PWM de 10V/ Potenciómetro atenuación
Productos relacionados
|
Este fuente de alimentación LED de voltaje constante de 10W, atenuable mediante TRIAC y 0-10V; cuenta con un diseño de carcasa de plástico con excelente disipación de calor, cumple con las normas globales de seguridad de iluminación y viene con una garantía de 7 años.
Modelo: SMT-R12015-VTD-P Voltaje de entrada: 100-277Vac
Modo de atenuación: atenuable mediante triac y 0 10v
|
