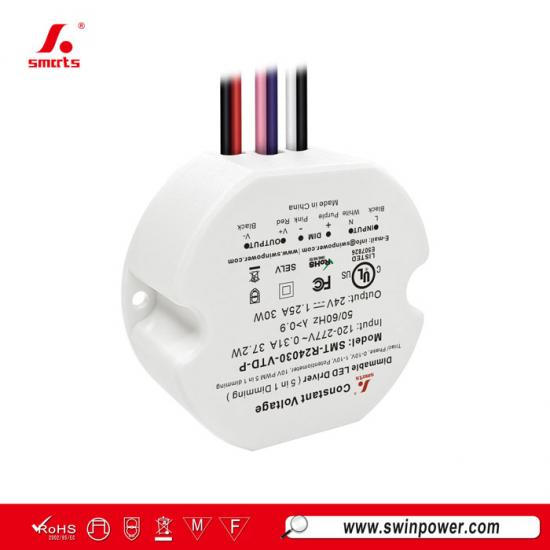

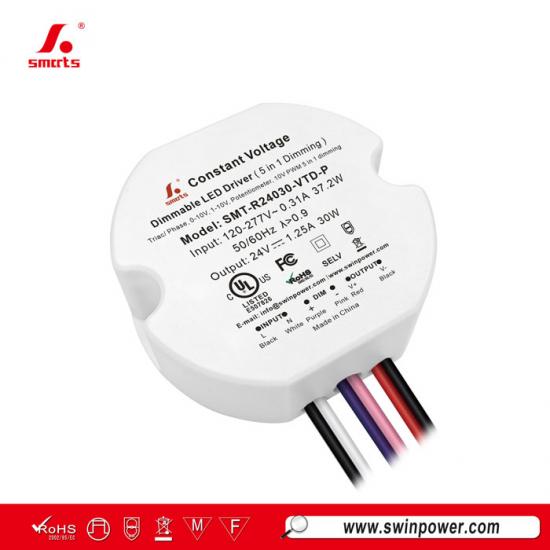

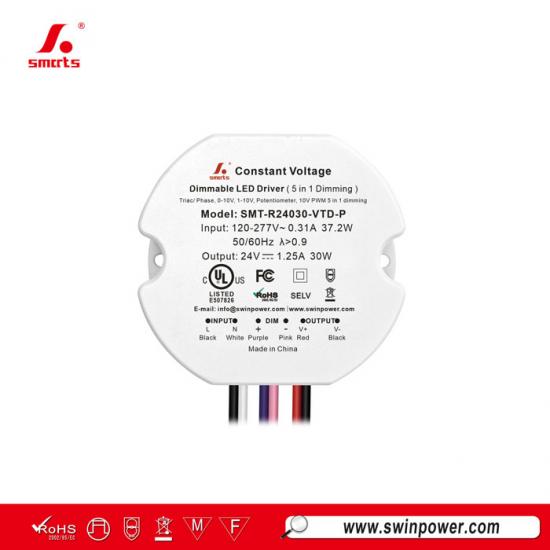

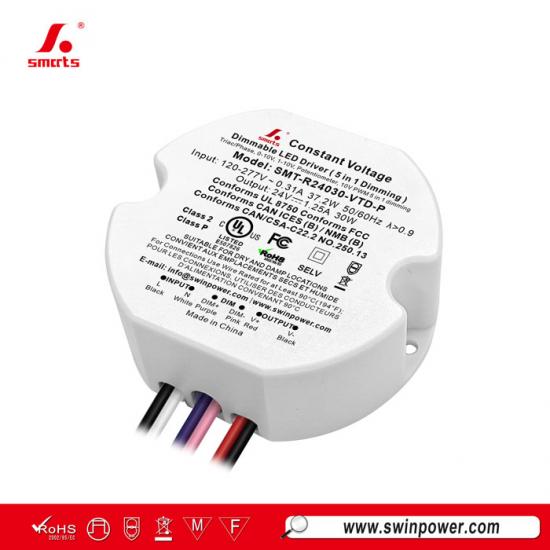

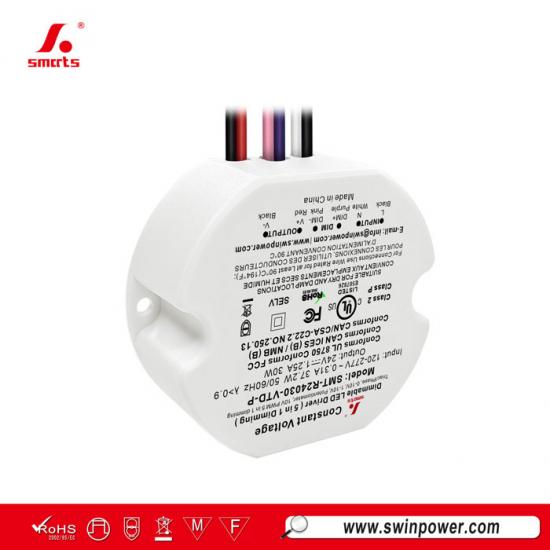

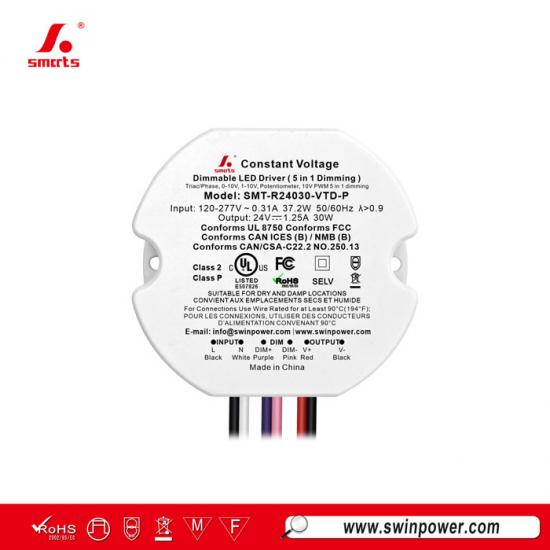

fuente de alimentación de controlador LED regulable TRIAC y 0-10 VCA de 120-277 V para tira LED
30 Wfuente de alimentación LED regulable TRIAC y 0-10 Vcon funcionamiento de voltaje constante y hasta un 83% de eficiencia; diseñada con una carcasa de plástico circular adecuada para la instalación en espacios interiores reducidos y respaldada por una garantía de 7 años.
Especificación
| Modelo | SMT-R24030-VTD-P | |
| Certificado | UL pendiente / ROHS / SELV | |
| Salida | Voltaje de CC | 24 V |
| Corriente nominal | 1.25 A | |
| Potencia nominal | 30 W | |
| Tolerancia de voltaje | ±0.5 V | |
| Entrada | Rango de voltaje | 120-277 VCA |
| Rango de frecuencia | 47 - 63 Hz | |
| Factor de potencia a carga completa | ≥0.98@120 VCA ≥0.92@277 VCA | |
| THD (típ.) a carga completa | ≤15%@120 VCA ≤25%@277 VCA | |
| Eficiencia a carga completa | ≥82%@120 VCA ≥82%@277 VCA | |
| Corriente de CA (máx.) | 0.32 A | |
| Corriente de irrupción (típ.) | 4.24 A, 52 us @50%Ipeak 120 VCA 7.52 A, 34 us @50%Ipeak 277 VCA | |
| Protección | Cortocircuito | Modo de recuperación automática, se recupera automáticamente después de eliminar la condición de falla. |
| Sobrecarga | 105%~120% modo de recuperación automática, se recupera automáticamente después de eliminar la condición de falla. | |
| Sobretemperatura | Temperatura ambiente superior a 55℃±5℃, la salida se reduce al 50%; Temperatura ambiente superior a 60℃±5℃, salida desactivada; Cuando la temperatura se reduce a 45℃±5℃, la salida vuelve al 100%. |
|
| Entorno | Temperatura de funcionamiento | -40~+50℃ (consulte la curva de reducción de potencia a continuación) |
| Humedad de funcionamiento | 20 - 90%HR sin condensación | |
| Temperatura de almacenamiento, humedad | -40 - +80℃, 10 - 95% HR sin condensación | |
| Coeficiente de temperatura | ±0.03%/℃(0 - 50℃) | |
| Vibración | 10 ~ 500Hz, 2G 12 minutos/ciclo, ejes X Y Z 72 minutos cada uno | |
| Seguridad y EMC | Normas de seguridad | UL8750; CAN/CSA-C22.2 No.250.13 |
| Tensión soportada | I/P-O/P:1.88KVCA | |
| Resistencia de aislamiento | I/P-O/P:100MΩ / 500VCC / 25℃ / 70% HR | |
| Inmunidad EMC | FCC/ICES no solicitan esta prueba. | |
| Emisión EMC | FCC 47 CFR Parte 15, Subparte B | |
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 1KV | |
| Otros | Peso neto | |

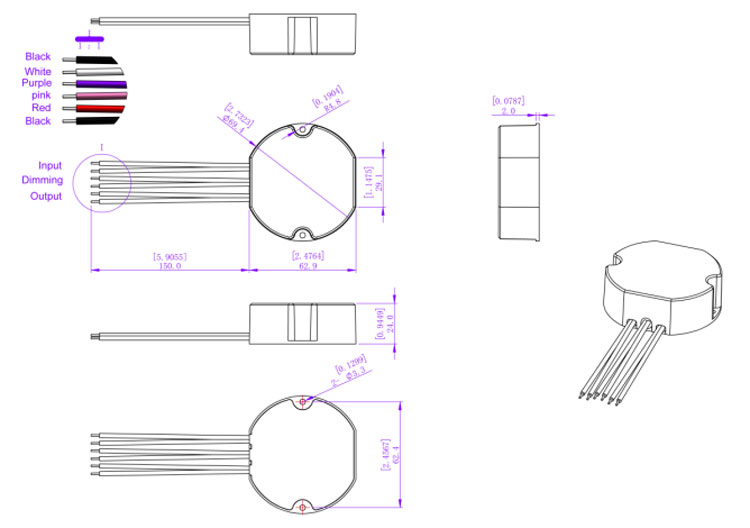

| Dimensiones | 74.4*66.4*24mm(Φ*An*Al) | |
| Embalaje | 385*290*190mm 80 unidades/caja | |
| Notas | 1. Todos los parámetros no mencionados específicamente se miden con carga nominal para 120VAC y una temperatura ambiente de 25℃. | |
| 2. Se requiere una salida reducida con baja tensión de entrada para garantizar una larga vida útil. | ||
|
|
 |
 |
 |
Especificación mecánica
| Cuando la tensión de entrada es de 120Vac, el número de controladores LED compatibles con los interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| tipo B | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Cuando el voltaje de entrada es de 277Vac, el número de controladores LED que coinciden con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| tipo B | 10A | 125 |
| 13A | 163 | |
| 16A | 200 | |
| 20A | 250 | |
| Cuando el voltaje de entrada es de 120Vac, el número de controladores LED que coinciden con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| tipo C | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Cuando el voltaje de entrada es de 277Vac, el número de controladores LED que coinciden con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| tipo C | 10A | 140 |
| 13A | 183 | |
| 16A | 225 | |
| 20A | 281 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan basándose en que la temperatura ambiente máxima es de 50 °C.
2. El disyuntor debe seleccionarse de acuerdo con la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de cable estadounidense | |
| Cable de entrada | 1015 2*18 AWG 0.824mm2\Negro(L), Blanco(N) |
| Cable de salida | 1015 2*22 AWG 0.326mm2\Rojo(V+), Negro(V-) |
| Cable electrónico de regulación de intensidad | 1015 2*22 AWG 0.326mm2\Morado(DIM+), Rosa(DIM-) |

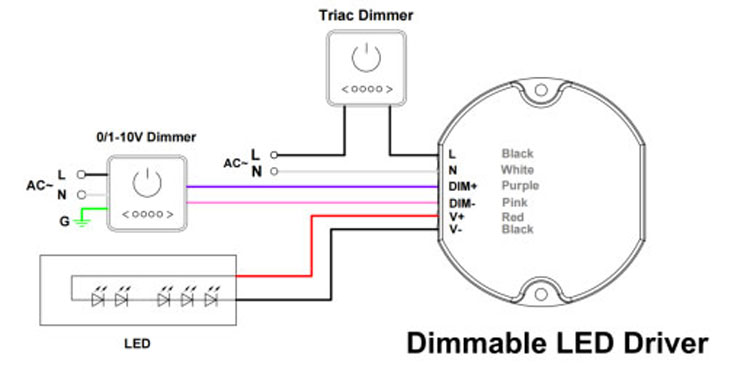

Funcionamiento de regulación de intensidad
Uso de dos métodos de regulación de intensidad al mismo tiempo, debe asegurarse de que la iluminación LED alcance el máximo. Brillo, entonces podría operar con la otra regulación de intensidad;

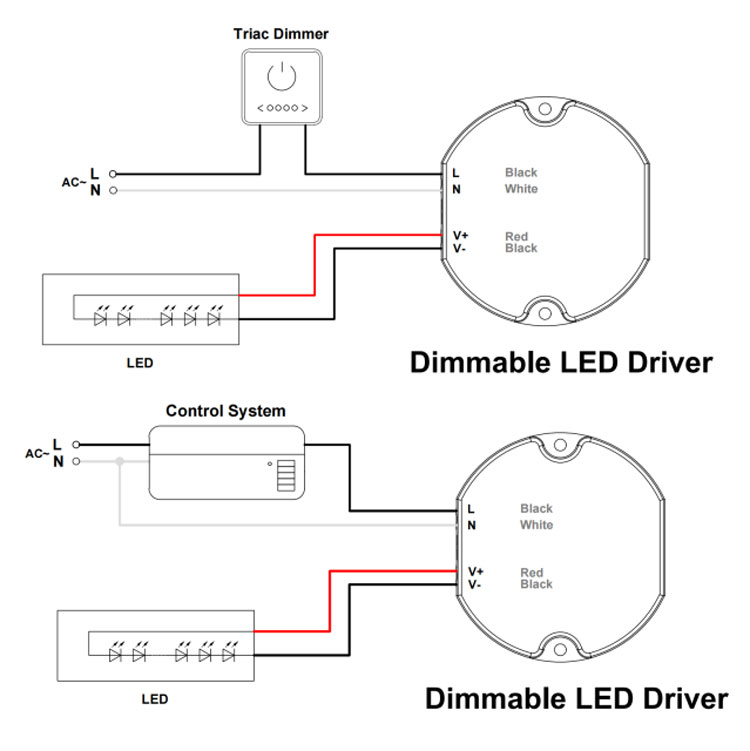

Uso de una regulación de intensidad --- regulación TRIAC/corte de faser
1. La modulación por ancho de pulso (PWM) de la tensión de salida puede ajustarse mediante el terminal de entrada de la línea de fase de CA (L) conectando
un regulador de fase /Triac oun sistema de iluminación.
1. Funcionamiento con fasedirecta, MLV y fase inversa, ELV, reguladores TRIAC o sistema de iluminación.
1. La carga mínima es de aproximadamente el 10%
4.Intente utilizar reguladores con una potencia de al menos 2veces la potencia de salida del controlador.

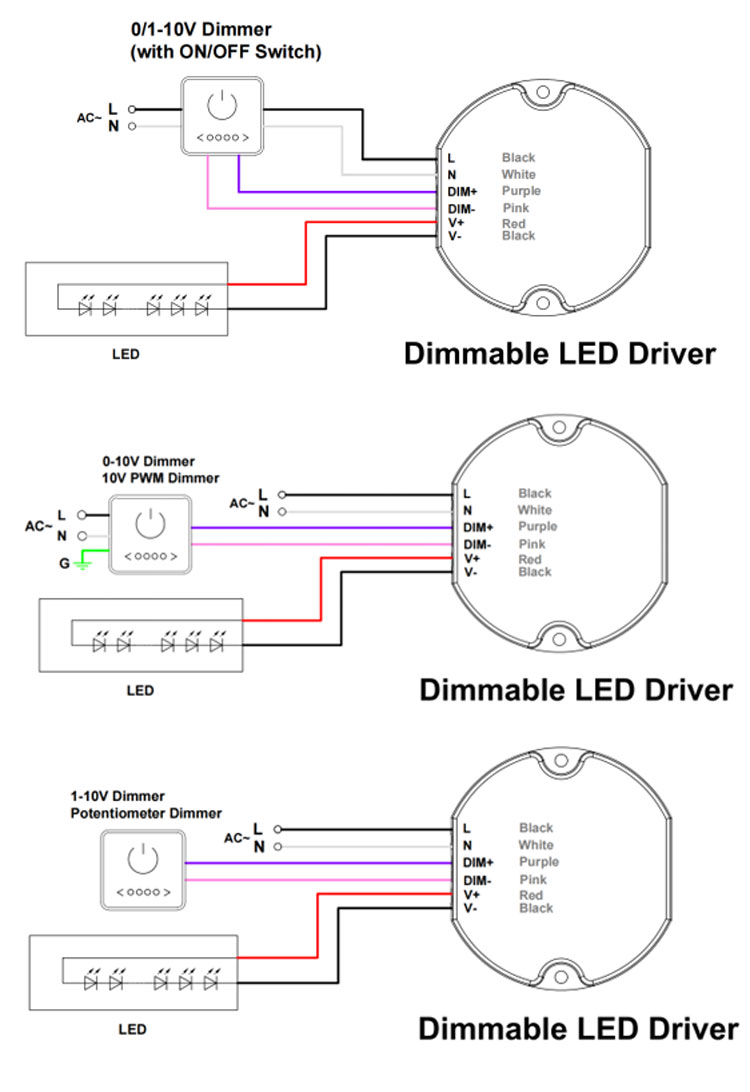

Uso de un regulador de intensidad ---0-10/ 1-10V/ PWM de 10V/ Potenciómetro regulador de intensidad
Productos relacionados
|

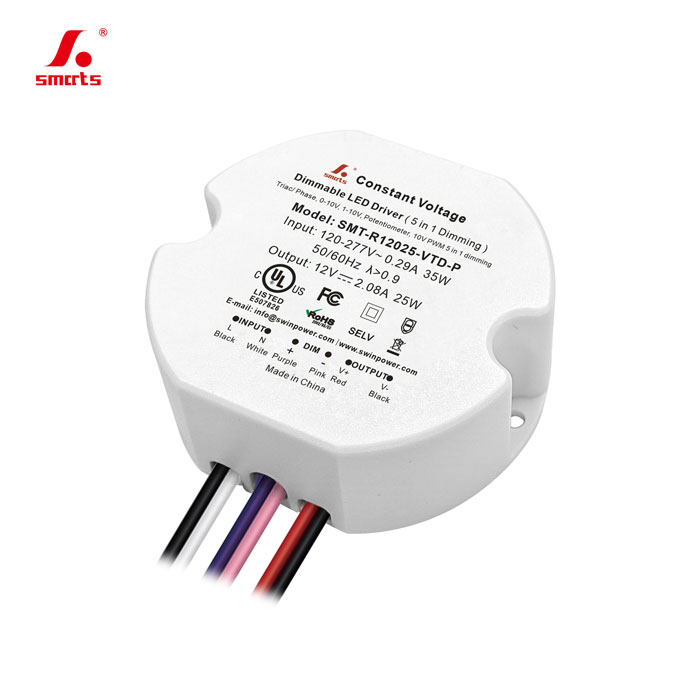

Nuevo de Smartspower fuente de alimentación LED regulable TRIAC y 0-10V de 25Wcuenta con un modo de funcionamiento de voltaje constante y una eficiencia de hasta el 87%. Cumple con las normas globales de seguridad de iluminación y viene con una garantía de 7 años.
Modelo: SMT-R12025-VTD-P Voltaje de entrada: 100-277Vac
Modo de regulación: regulable con triac y 0 10v
|
