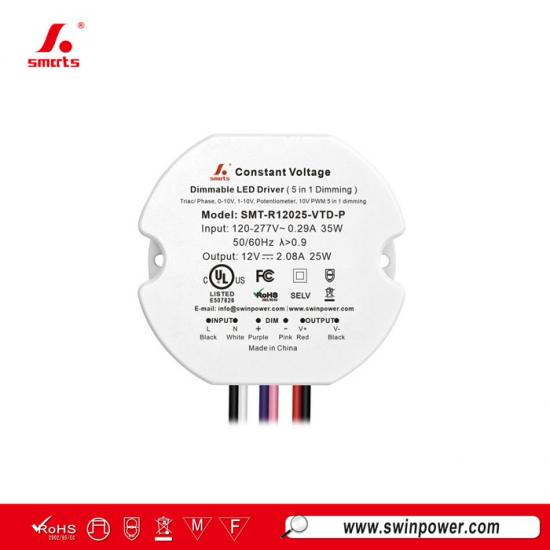

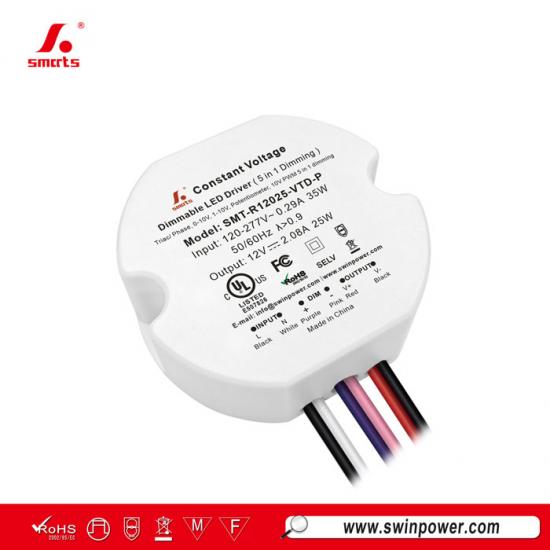

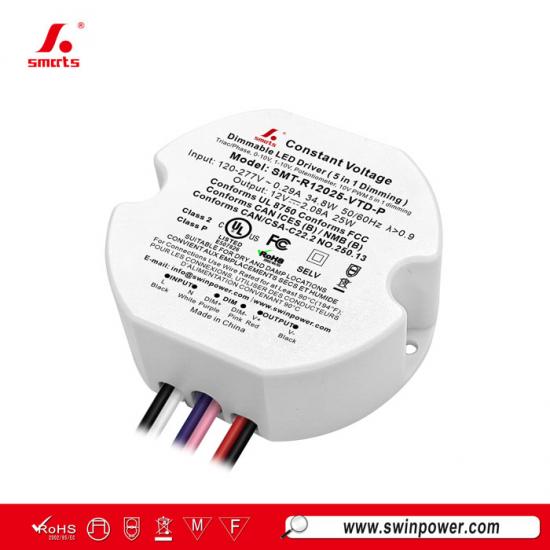

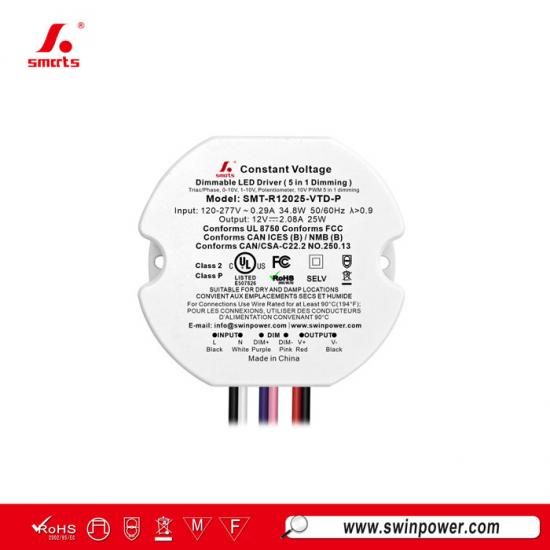

Controlador LED regulable de 120-277vac con forma redonda, 12/24 voltios, 25W TRIAC y 0-10V para iluminación LED
25W Fuente de alimentación LED regulable TRIAC y 0-10Vcon un diseño de carcasa totalmente de plástico con excelente disipación de calor; cumple con las normas globales de seguridad de iluminación y ofrece una regulación suave, estable y sin parpadeos en el rango de 0–100%.
Especificación
| Modelo | SMT-R12025-VTD-P | SMT-R24025-VTD-P | |
| Certificado | UL pendiente / ROHS / SELV | ||
| Salida | Voltaje de CC | 12V | 24V |
| Corriente nominal | 2.08A | 1.04A | |
| Potencia nominal | 25W | ||
| Tolerancia de voltaje | ±0.5V | ||
| Entrada | Rango de voltaje | 120-277VAC | |
| Rango de frecuencia | 47 - 63Hz | ||
| Factor de potencia @ carga completa | ≥0.98@120VAC ≥0.91@277VAC | ≥0.97@120VAC ≥0.92@277VAC | |
| THD (típ.) @ carga completa | ≤10%@120VAC ≤15%@277VAC | ≤15%@120VAC ≤20%@277VAC | |
| Eficiencia @ carga completa | ≥74%@120VAC ≥73%@277VAC | ≥78%@120VAC ≥75%@277VAC | |
| Corriente CA (máx.) | 0.29A | ||
| Corriente de irrupción (típ.) | 1.92A, 68us @50%Ipeak 120VAC 6.08A, 44us @50%Ipeak 277VAC | ||
| Protección | Cortocircuito | Modo de reinicio automático, se recupera automáticamente después de eliminar la condición de fallo. | |
| Sobrecarga | Modo de reinicio automático al 105%~120%, se recupera automáticamente después de eliminar la condición de fallo. | ||
| Sobretemperatura | Temperatura ambiente superior a 55℃±5℃, la salida se reduce al 50%; Temperatura ambiente superior a 60℃±5℃, la salida se apaga; Cuando la temperatura se reduce a 45℃±5℃, la salida vuelve al 100%. |
||
| Entorno | Temperatura de funcionamiento | -40~+50℃ (consulte la curva de reducción de potencia a continuación) | |
| Humedad de funcionamiento | 20 - 90% HR sin condensación | ||
| Temperatura de almacenamiento, humedad | -40 - +80℃, 10 - 95% HR sin condensación | ||
| Coeficiente de temperatura | ±0.03%/℃(0 - 50℃) | ||
| Vibración | 10 ~ 500Hz, 2G 12 minutos/ciclo, ejes X Y Z 72 minutos cada uno | ||
| Seguridad y EMC | Normas de seguridad | UL8750; CAN/CSA-C22.2 No.250.13 | |
| Tensión soportada | E/I-S/I:1.88KVCA | ||
| Resistencia de aislamiento | E/I-S/I:100MΩ / 500VCC / 25℃ / 70% HR | ||
| Inmunidad EMC | FCC/ICES no requieren esta prueba. | ||
| Emisión EMC | FCC 47 CFR Parte 15, Subparte B | ||
| Prueba de inmunidad contra sobretensiones | Línea de alimentación de CA: modo diferencial 1KV | ||
| Otros | Peso neto | 0.15KG | |
| Dimensiones | 69.4*62.9*24mm(Φ*An*Al) | ||
| Embalaje | 385*290*190mm 80 piezas/CTN | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden a carga nominal para 120VAC y 25℃ de temperatura ambiente. | ||
| 2. Se requiere una salida reducida con baja tensión de entrada para garantizar una larga vida útil. | |||
|
|
 |
 |
 |
Especificación mecánica
| Cuando la tensión de entrada es de 120Vac, el número de controladores LED compatibles con los interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo B | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Cuando la tensión de entrada es de 277Vac, el número de controladores LED compatibles con los interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo B | 10A | 125 |
| 13A | 163 | |
| 16A | 200 | |
| 20A | 250 | |
| Cuando la tensión de entrada es de 120Vac, el número de controladores LED compatibles con los interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Cuando el voltaje de entrada es de 277 Vca, el número de controladores LED compatibles con interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C | 10A | 140 |
| 13A | 183 | |
| 16A | 225 | |
| 20A | 281 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados al tipo C se recomiendan basándose en que la temperatura ambiente máxima es de 50 °C.
2. El interruptor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de cable estadounidense | |
| Cable de entrada | 1015 2*18 AWG 0.824mm2\Negro(L), Blanco(N) |
| Cable de salida | 1015 2*22 AWG 0.326mm2\Rojo(V+), Negro(V-) |
| Cable electrónico de regulación de intensidad | 1015 2*22 AWG 0.326mm2\Morado(DIM+), Rosa(DIM-) |
Operación de regulación de intensidad
Uso de dos métodos de regulación de intensidad al mismo tiempo, debe asegurarse de que la iluminación LED alcance el máximo de brillo antes de poder operar con el otro método de regulación de intensidad;
Uso de una regulación de intensidad --- regulación TRIAC/corte de fase
1. La modulación por ancho de pulso (PWM) del voltaje de salida se puede ajustar mediante el terminal de entrada de la línea de fase de CA (L) conectando
un regulador de fase/Triac o sistema de iluminación.
2. Funcionando con Ffase de avance, MLV y fase inversa, ELV, atenuadores TRIAC o sistema de iluminación.
3. La carga mínima es de aproximadamente el 10%
4. Intente utilizar atenuadores con una potencia de al menos 2 veces la potencia de salida del controlador.
Uso de una atenuación ---0-10/ 1-10V/ PWM de 10V/ Potenciómetro atenuación
