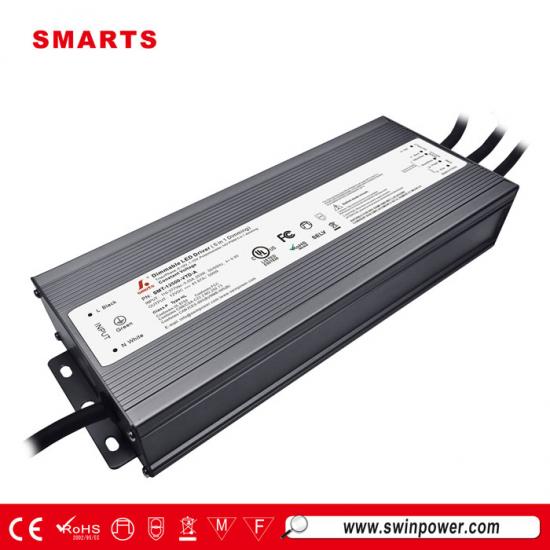

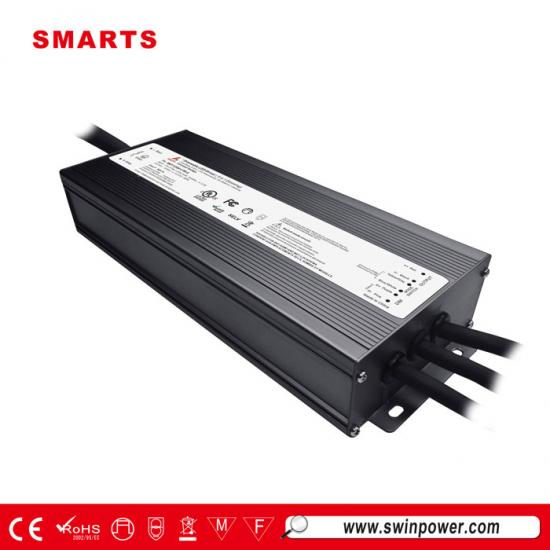

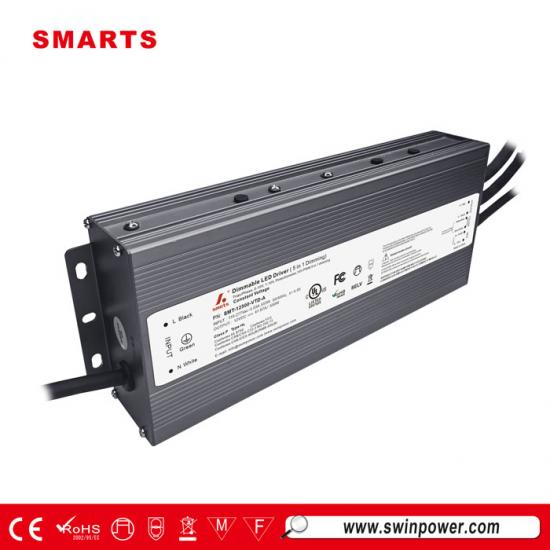

Fuente de alimentación con controlador LED de 500 W, voltaje constante regulable de 0 a 10 V, triac resistente al agua IP67, fabricantes de iluminación
Nueva actualizaciónFuente de alimentación LED regulable de 0 a 10 V y triacModo de funcionamiento a voltaje constante, eficiencia de hasta el 93%, con protección contra cortocircuitos, sobretemperatura y sobrecarga. Rango de atenuación de 0 a 100%, suave y sin parpadeos.
Especificación
| Modelo | SMT-12500-VTD-A | SMT-24500-VTD-A | SMT-36500-VTD-A | SMT-48500-VTD-A | |
| Certificado | UL / FCC / Tipo HL / Clase P / SELV / CE / RoHS / REACH | ||||
| Producción | Voltaje de CC | 12 V | 24 V | 36 V | 48 V |
| Ajuste fino del voltaje | - | - | - | ||
| Tolerancia de voltaje | ±1,5% | ±1% | ±1% | ±1% | |
| Regulación de voltaje | ≤0,5% | ||||
| Corriente nominal | 41.67A | 20.84A | 13.89A | 10.42A | |
| Potencia nominal | 500 W | ||||
| Regulación de carga | ±1% | ||||
| Aporte | Rango de voltaje | 110-277 VCA | |||
| Rango de frecuencia | 47 - 63 Hz | ||||
| Factor de potencia (típico) a plena carga | 0,99 a 120 V CA 0,95 a 277 V CA | ||||
| THD(típico) a plena carga | <20 % a 120 V CA y 277 V CA | ||||
| Eficiencia (típica) a plena carga | ≥90% a 120 VCA; ≥92,5 % a 277 V CA |
≥90,2 % a 120 V CA; ≥93 % a 277 V CA |
≥90,2 % a 120 V CA; ≥93 % a 277 V CA |
≥90,2 % a 120 V CA; ≥93 % a 277 V CA |
|
| Corriente CA (máx.) | 5.3A | ||||
| Energía en espera | ≤0,5 W | ||||
| Corriente de entrada (típica) | 43 A, 810 us al 50 % de I pico 110 V CA; 76 A, 148 us al 50 % de I pico 277 V CA | ||||
| Corriente de fuga | <0,5 mA | ||||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |||
| Sobrecarga | ≤120% Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | ||||
| Sobretemperatura | 100℃ ± 10℃ apaga el voltaje de salida, se recupera automáticamente después del enfriamiento | ||||
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+60℃ (ver curva de reducción a continuación) | |||
| Humedad de trabajo | 20-90 % HR sin condensación | ||||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750 (EE. UU.) | |||
| Tensión soportada | Entrada/Salida/Salida: 1,8 KVCA | ||||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | ||||
| Emisión EMC | FCC Parte 15 Subparte B; | ||||
| Prueba de inmunidad a sobretensiones | Modo diferente: 2KV, Modo común: 4KV | ||||
| Otros | Peso neto | 1,98 kg | |||
| Dimensión | 284 x 109 x 48,5 mm (largo x ancho x alto) | ||||
| Embalaje | 380*305*160 mm 5 piezas/caja | ||||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | ||||
| 2. Bajo bajo voltaje de entrada, es necesario reducir la potencia de salida para garantizar una larga vida útil. | |||||
|
|
 |
 |
 |

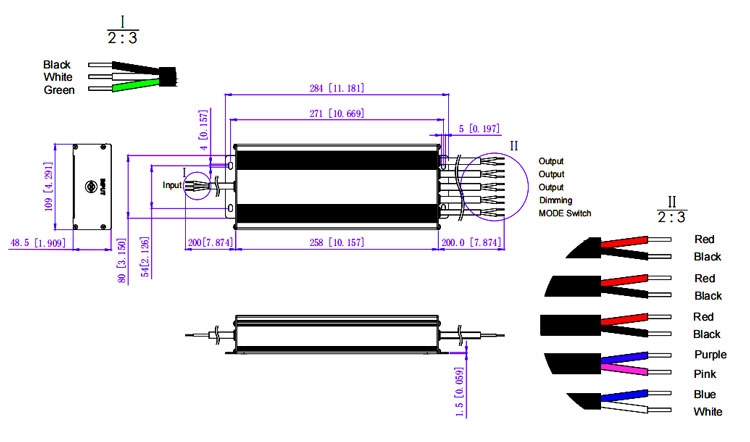

Especificación mecánica
| Calibre de cable americano | |
| DT601 | |
| Cable de entrada | Negro (L) Blanco (N) Verde (G) (3*18 AWG) |
| Cable de salida (12 V) | Rojo (V+) Negro (V-) (2*14 AWG) |
| Rojo (V+) Negro (V-) (2*14 AWG) | |
| Rojo (V+) Negro (V-) (2*14 AWG) | |
| Cable de salida (24 V) | Rojo (V+) Negro (V-) (2*14 AWG) |
| Rojo (V+) Negro (V-) (2*14 AWG) | |
| Cable de salida (36 V y 48 V) | Rojo (V+) Negro (V-) (2*14 AWG) |
| Cable de atenuación | Púrpura (D+) Rosa (D-) (2*18 AWG) |
| Cable de interruptor de modo | Azul y blanco (2 x 18 AWG) |
| Conecta Azul y Blanco: modo PWM | |
| Desconecta el modo Azul y Blanco:VR. | |
| Observaciones: Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse. | |
Consejos útiles:
1. Corriente máxima recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm². Corriente máxima recomendada (A) = 1 mm² x 10 A/mm² = 10 A.
2. Podemos personalizar cualquier otra solicitud de cable.
Operación de atenuación
Usando dos formas de atenuación al mismo tiempo,Debe asegurarse de que la iluminación LED alcance el máximo brillo. Luego, puede usar la otra atenuación.
yo Uso de una atenuación --- Atenuación por corte de fase/TRIAC
1. La modulación de ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante la conexión
un regulador de fase/Triac o un sistema de iluminación.
2. Trabajar con fase directa/borde delantero, MLV y fase inversa/borde posterior, ELV, reguladores TRIAC o sistema de iluminación.
3. La carga mínima es de aproximadamente el 20%.
4. Intente utilizar reguladores con una potencia al menos 1,5 veces superior a la potencia de salida del controlador.
Uso de una atenuación --- 0-10 / 1-10 V / 10 V PWM / atenuación por potenciómetro
Productos relacionados
|

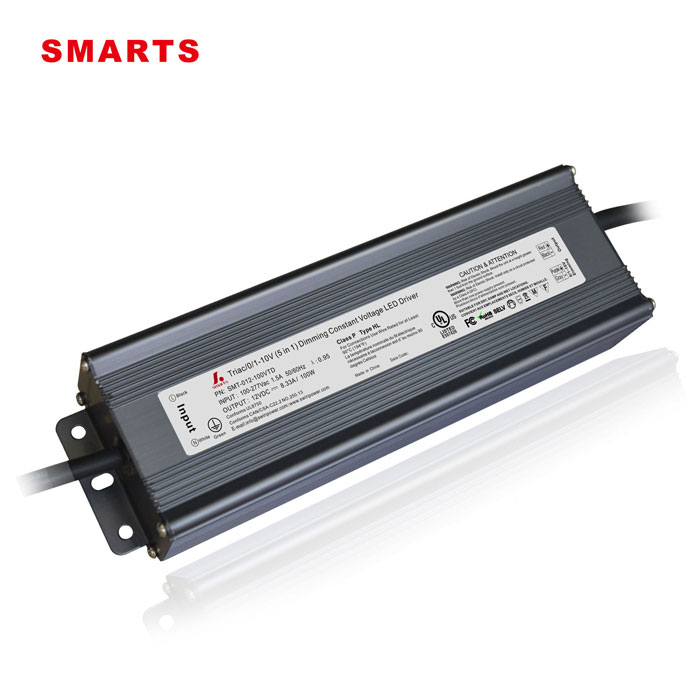

100 WControlador LED regulable de voltaje constante, triac y 0-10 VModo de funcionamiento. Carcasa de aluminio con nivel de impermeabilidad IP67. Certificación UL, conforme a las normativas internacionales de seguridad en iluminación. 7 años de garantía.
