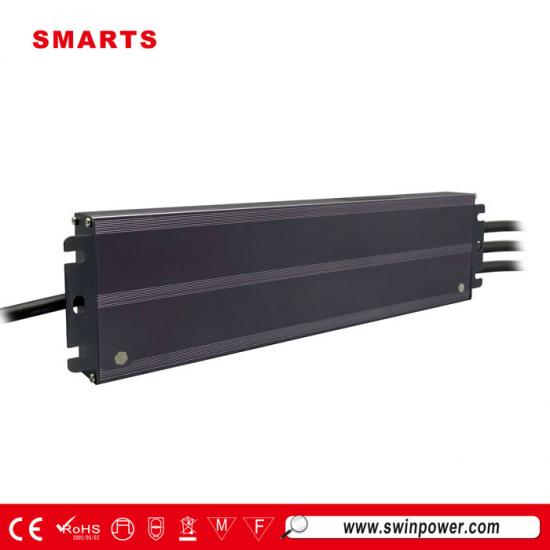

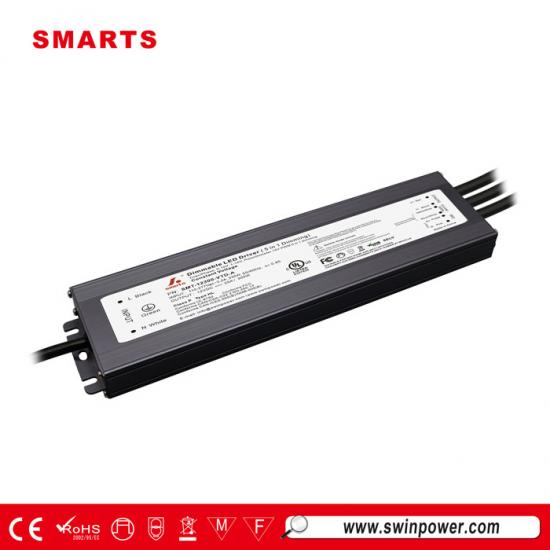

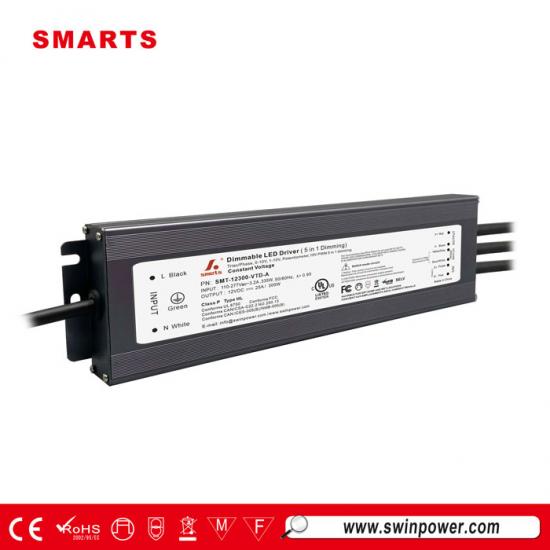

Fuente de alimentación LED de 300 W, voltaje constante, regulable, triac de 12 V/24 V/36 V/48 V y PWM de 0 a 10 V, resistente al agua IP67
Poder inteligenteFuente de alimentación LED regulable de 0 a 10 V y triacModo de funcionamiento de voltaje constante. Eficiencia de hasta el 93,5 %, función PFC activa integrada. Requisitos de carga ultrabaja. Funciona perfectamente con cargas del 20 % al 100 %. 7 años de garantía.
Especificación
| Modelo | SMT-12300-VTD-A | SMT-24300-VTD-A | SMT-36300-VTD-A | SMT-48300-VTD-A | |
| Certificado | UL / FCC / Clase P | ||||
| Producción | Voltaje de CC | 12 V | 24 V | 36 V | 48 V |
| Tolerancia de voltaje | ±4% | ±2% | ±2,8% | ±2% | |
| Regulación de voltaje | ≤0,5% | ≤0,5% | ≤0,5% | ≤0,5% | |
| Corriente nominal | 25A | 12,5 A | 8.33A | 6.25A | |
| Potencia nominal | 300 W | 300 W | 300 W | 300 W | |
| Regulación de carga | ±2% | ±2% | ±2% | ±2% | |
| Ondulación de voltaje | 240 mVp-p | 400 mVp-p | 352 mVp-p | 330 mVp-p | |
| Voltaje de sobreimpulso | <1% (carga completa), <2% (sin carga) | ||||
| Selección del modo de salida | Cuando los cables azul y blanco y amarillo y gris del terminal de salida están en cortocircuito, se indica el modo de modulación por ancho de pulsos (PWM). Cuando están desconectados, se indica el modo de regulación de voltaje (VR) de modulación de voltaje de corriente continua. | ||||
| Para cambiar el modo de salida es necesario cortar la energía durante 3 segundos y luego encenderla nuevamente para que el cambio de modo surta efecto. | |||||
| Aporte | Rango de voltaje | 120-277 VCA | |||
| Rango de frecuencia | 47 - 63 Hz | ||||
| Factor de potencia (típico) a plena carga | 0,99 a 120 V CA 0,97 a 277 V CA |
0,99 a 120 V CA 0,97 a 277 V CA |
0,99 a 120 V CA 0,97 a 277 V CA |
0,99 a 120 V CA 0,97 a 277 V CA |
|
| THD(típico) a plena carga | ≤15 % a 120 V CA ≤15 % a 277 V CA | ||||
| Eficiencia (típica) a plena carga | 89,5 % a 120 V CA 92% a 277 V CA |
91,0 % a 120 V CA 93,5 % a 277 V CA |
90,0 % a 120 V CA 92,5 % a 277 V CA |
90,0 % a 120 V CA 92,5 % a 277 V CA |
|
| Corriente CA (máx.) | ≤3,1 A a 120 V CA ≤1,4 A a 277 V CA | ||||
| Corriente de entrada (típica) | 58,4 A, 50 %, 560 µs a 120 V CA; 132 A, 50 %, 180 µs a 277 V CA | ||||
| Corriente de fuga | <0,5 mA | ||||
| Protección | Cortocircuito | Modo hipo, se puede restaurar automáticamente después de una eliminación anormal | |||
| Sobrecarga | ≥120% Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | ||||
| Sobretemperatura | Cuando la temperatura ambiente supera los 45 ℃ ± 5 ℃, la salida se apaga. | ||||
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+40℃ (ver curva de reducción a continuación) | |||
| Humedad de trabajo | 20-95 % HR sin condensación | ||||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||||
| Vibración | 10 ~ 500 Hz, 5G 12 minutos/ciclo, eje X Y Z 72 minutos cada uno | ||||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750, CAN/CSA-C22.2 N.° 250.13 | |||
| Tensión soportada | Entrada/Salida/P: 1,88 kVCA; Entrada/Salida-FG: 1,5 kVCA; Salida/FG: 0,5 kVCA | ||||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | ||||
| Inmunidad EMC | La FCC y el ICES no solicitan esta prueba | ||||
| Emisión EMC | FCC Parte 15 Subparte B; ANSI C63.4:2017; ICES-005 Edición 5 | ||||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV, modo común 4 kV | ||||
| Otros | Peso neto | 1 kilogramo | |||
| Dimensión | 232 x 78,1 x 25,3 mm (largo x ancho x alto) | ||||
| Embalaje | 300*280*215 mm 20 piezas/caja | ||||
| Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden con una entrada de 120 V, carga nominal y una temperatura ambiente de 25 ℃. | ||||
| 2. En el caso de bajo voltaje de entrada, se debe utilizar una salida reducida para garantizar una larga vida útil. | |||||
| 3. estados predeterminados: El modo de salida es salida de regulación de voltaje de manera predeterminada. La curva de atenuación es una curva gamma2.2. |
|||||
| 4. Con respecto a los tipos de carga del controlador LED donde el controlador cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | |||||
|
|
 |
 |
 |

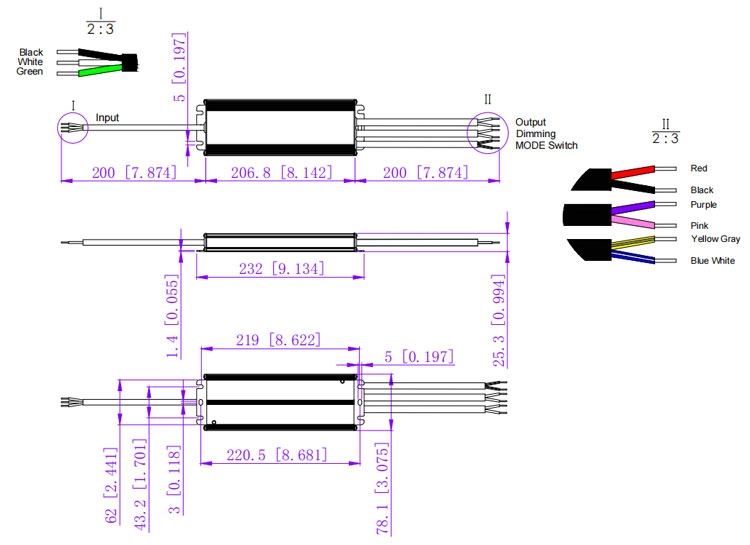

Especificación mecánica
| Notas | Calibre de cable americano |
| Modelo de recinto | DS100 |
| Cable de entrada | |
| Cable de salida | |
| Cable de atenuación | |
| Cable de conmutación de funciones | |
| Observaciones: | |
Consejos útiles:
1. Corriente máxima recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm². Corriente máxima recomendada (A) = 1 mm² x 10 A/mm² = 10 A.
2. Podemos personalizar cualquier otra solicitud de cable.
Operación de atenuación
Usando dos formas de atenuación al mismo tiempo,Debe asegurarse de que la iluminación LED alcance el máximo brillo. Luego, puede usar la otra atenuación.
yo Uso de una atenuación --- Atenuación por corte de fase/TRIAC
1. La modulación de ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante la conexión
un regulador de fase/Triac o un sistema de iluminación.
2. Trabajar con fase directa/borde delantero, MLV y fase inversa/borde posterior, ELV, reguladores TRIAC o sistema de iluminación.
3. La carga mínima es de aproximadamente el 20%.
4. Intente utilizar reguladores con una potencia al menos 1,5 veces superior a la potencia de salida del controlador.
Uso de una atenuación --- 0-10 / 1-10 V / 10 V PWM / atenuación por potenciómetro
Productos relacionados
|

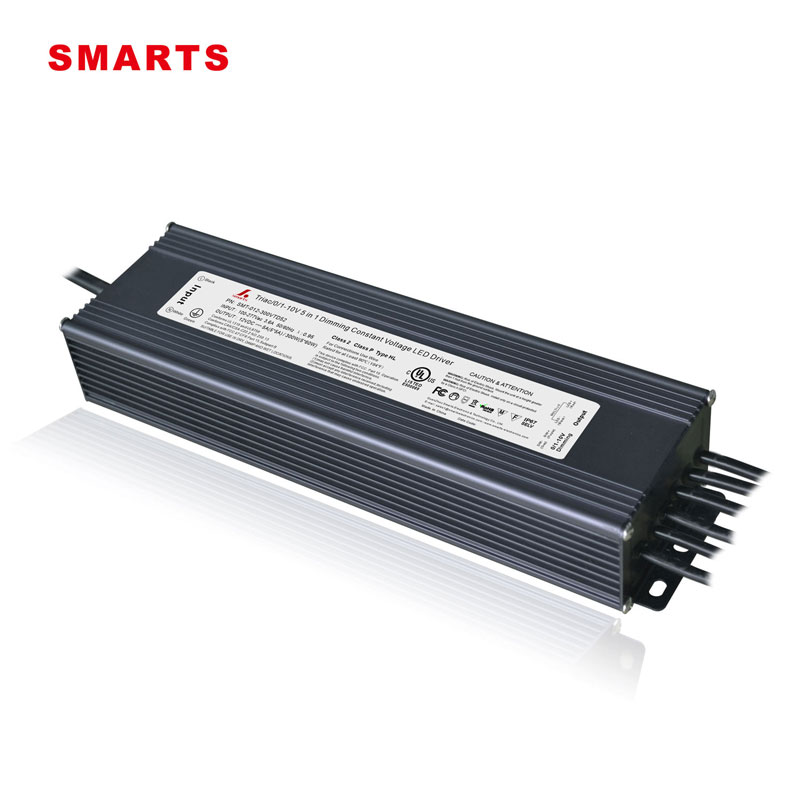

Controlador LED regulable 5 en 1 con carcasa de aluminioGrado de impermeabilidad IP67, buena disipación del calor. Rango de atenuación de 0 a 100 %. Compatible con cargas ultra altas, funciona perfectamente con una carga del 10 al 100 %.
