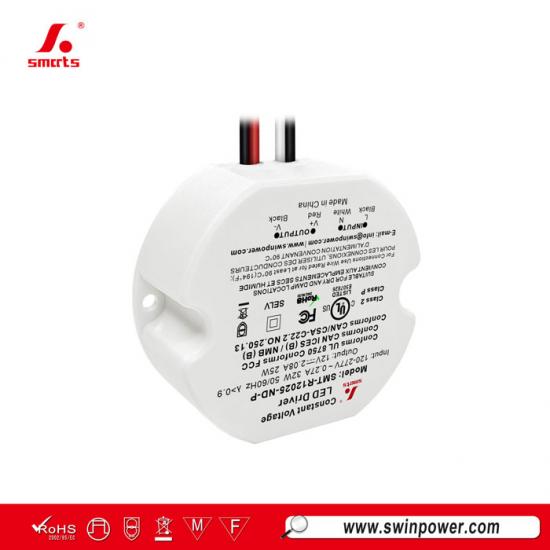

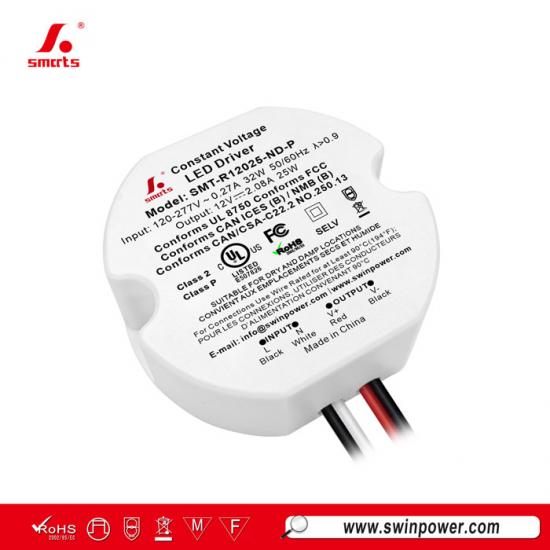

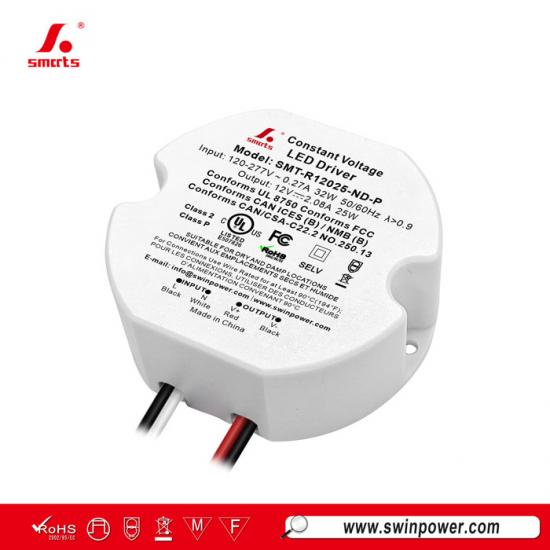

Fuente de alimentación LED de voltaje constante de 25 W, redonda, versátil y fácil de usar para contratistas.
Los electricistas e instaladores recurren a laControlador redondo de plástico de 25 WPorque es fácil de conectar y está construida para durar. Su diseño de voltaje constante sin atenuación es ideal para tiras LED, módulos e iluminación de acento, y su carcasa resistente a la humedad permite una instalación segura en baños, cocinas y exteriores cubiertos. En su interior, la protección activa contra sobretensiones y cortocircuitos (PFC) protege el circuito, todo ello refrigerado silenciosamente por convección. Una opción práctica de 25 W con 7 años de garantía.
Especificación
| Modelo | SMT-R12025-ND-P | SMT-R24025-ND-P | SMT-R48025-ND-P | |
| Certificado | UL / FCC / ICES-005 / Clase P / Clase 2 / SELV | |||
| Producción | Voltaje nominal de CC | 12V | 24V | 48V |
| Tolerancia de voltaje | ±3% | ±2% | ±2% | |
| Regulación de carga | ±2% | ±1% | ±1% | |
| Regulación de voltaje | ±0,5% | |||
| Corriente nominal | 2.08A | 1.04A | 0,52A | |
| Potencia nominal | 25W | |||
| Excederse | 10% | 5% | 5% | |
| Aporte | Rango de voltaje | 120-277 VCA | ||
| Rango de frecuencia | 50/60 Hz | |||
| Factor de potencia a plena carga | >0,9 | |||
| THD (típico) a plena carga | ≤6% a 120 VCA ≤13% a 277 VCA | |||
| Eficiencia a plena carga | 81,2% a 120 VCA 82% a 277 VCA |
85,4% a 120 V CA 86% a 277 VCA |
86,5% a 120 V CA 86% a 277 VCA |
|
| Corriente alterna (máx.) | 0,27A | |||
| Corriente de irrupción (típica) | 2,28 A, 35 µs al 50 % de Ipico 120 VCA 4,68 A, 40 µs al 50 % de Ipico 277 VCA | |||
| Corriente de fuga | ||||
| Protección | Cortocircuito | Desactiva la tensión de salida y se recupera automáticamente una vez eliminada la condición de fallo. | ||
| Sobrecarga | Modo de hipo del 105 % al 110 %, se recupera automáticamente una vez eliminada la condición de fallo. | |||
| Ambiente | Temperatura de trabajo (Ta) | -40~+50℃ | ||
| Temperatura de la carcasa (Tc) | 90℃ | |||
| Humedad de trabajo | 20 - 90% HR sin condensación | |||
| Almacenamiento TEM, Humedad | -40 - +80℃, 10 - 95% HR sin condensación | |||
| coeficiente de temperatura | ±0,03 %/℃ (0 - 50℃) | |||
| Vibración | 10 ~ 500 Hz, 2G, 10 minutos/ciclo, ejes X, Y, Z, 72 minutos cada uno. | |||
| Seguridad y compatibilidad electromagnética (CEM) | Normas de seguridad | UL8750; CAN/CSA-C22.2 N.° 250.13 | ||
| Tensión de resistencia | I/PO/P: 1,88 kV CA | |||
| Resistencia al aislamiento | I/PO/P: 100 MΩ / 500 V CC / 25 ℃ / 70 % HR | |||
| Inmunidad EMC | La FCC/ICES no solicita esta prueba. | |||
| Emisión EMC | FCC Parte 15 Subparte B; ANSI C63.4:2014+A1:2017; ICES-005 Edición 5; NMB-005 | |||
| Prueba de inmunidad Surge | Línea de alimentación de CA: Modo diferencial 2 kV | |||
| Otros | Peso neto | 0,138 kg | ||
| Dimensión | 69,4*62,9*24,0 mm (Φ*Ancho*Alto) | |||
| Embalaje | 385*290*190 mm, 80 unidades/caja | |||
| Notas | 1. Salvo que se especifique lo contrario, todas las especificaciones se miden con una entrada de 120 V, carga nominal y temperatura ambiente de 25 ℃. | |||
| 2. Úselo únicamente dentro de un recinto; DOIT ÊTRE INSTALLÉ DANS UNE ENCEINTE. | ||||
|
|
 |
 |
 |

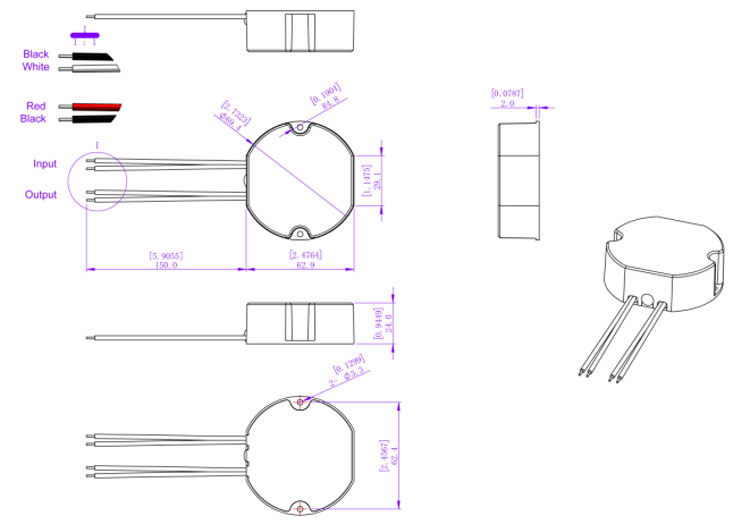

Especificación mecánica
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| Tipo C (ruptura) capacidad: 6 kA) |
10A | 40 |
| 13A | 52 | |
| 16A | 64 | |
| 20A | 81 | |
| 25A | 101 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| Tipo C (ruptura) capacidad: 6 kA) |
10A | 83 |
| 13A | 108 | |
| 16A | 133 | |
| 20A | 166 | |
| 25A | 208 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados al Tipo C se recomiendan en base a una temperatura ambiente máxima de 50 °C.
2. El interruptor debe seleccionarse de acuerdo con la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
Operación de atenuación
Productos relacionados
|

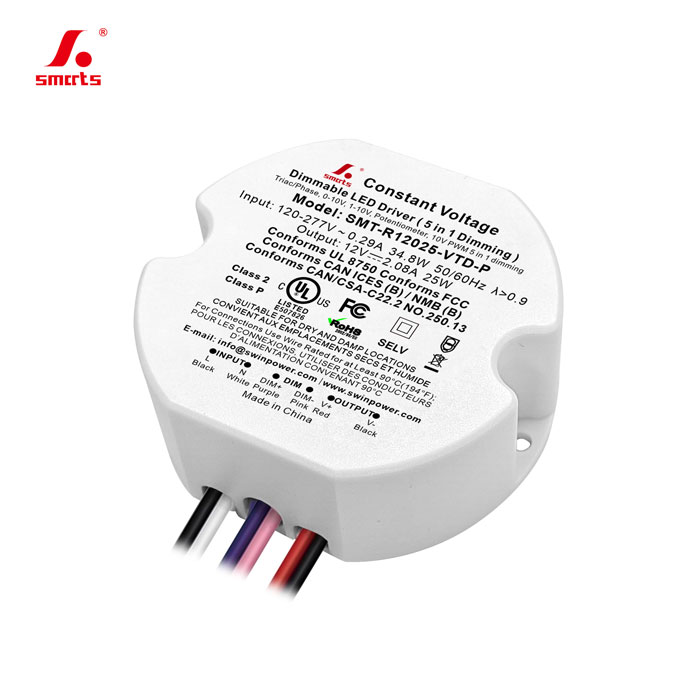

Este 25WFuente de alimentación LED regulable 5 en 1Con carcasa de plástico, PFC activo integrado y funcionamiento a voltaje constante. Certificado por UL y vendido principalmente en el mercado norteamericano.
