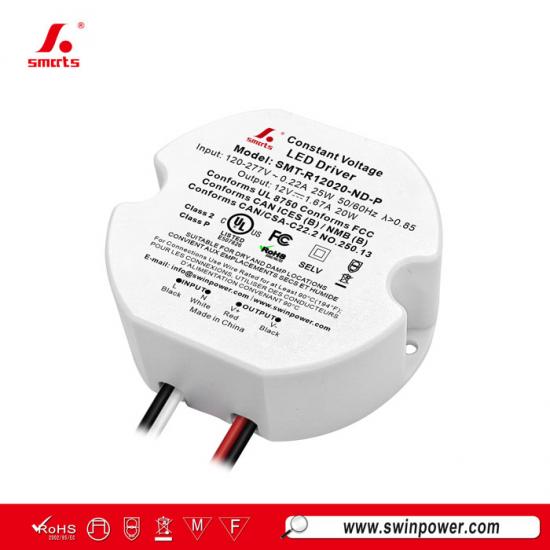

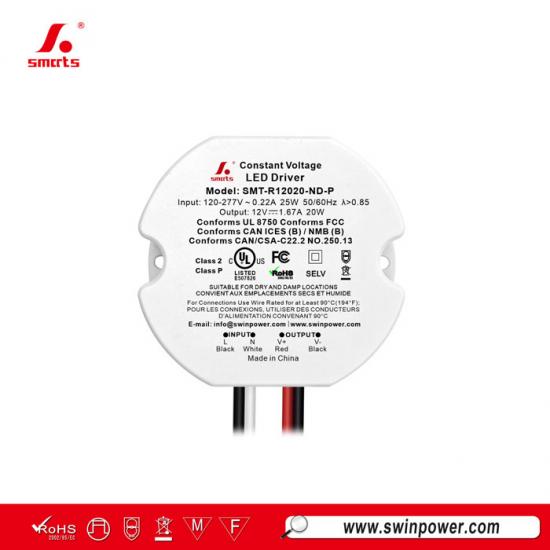

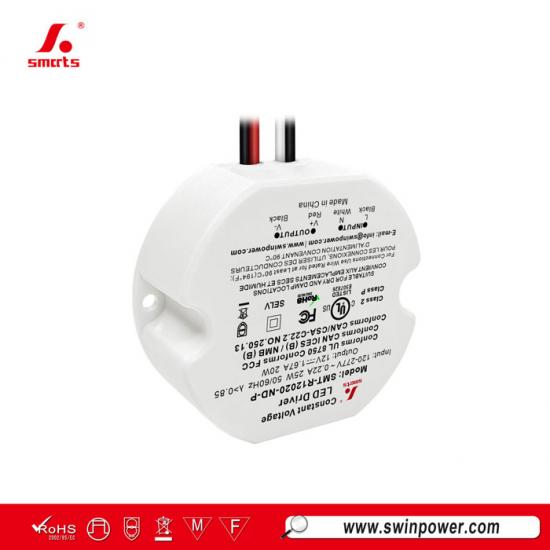

Precio de controlador LED de voltaje constante no regulable de forma redonda de 20W para luces LED
Especificación
| Modelo | SMT-R12020-ND-P | SMT-R24020-ND-P | SMT-R48020-ND-P | |
| Certificado | UL / FCC / ICES-005 / Class P / Class 2 / SELV | |||
| Salida | Voltaje nominal de CC | 12V | 24V | 48V |
| Tolerancia de voltaje | ±3% | ±2% | ±2% | |
| Regulación de carga | ±2% | ±1% | ±1% | |
| Regulación de voltaje | ±0.5% | |||
| Corriente nominal | 1.67A | 0.83A | 0.42A | |
| Potencia nominal | 20W | |||
| Sobreimpulso | 10% | 5% | 5% | |
| Entrada | Rango de voltaje | 120-277VAC | ||
| Rango de frecuencia | 50 / 60Hz | |||
| Factor de potencia a plena carga | >0.85 | |||
| THD (típ.) a plena carga | ≤10%@120VAC ≤15%@277VAC | |||
| Eficiencia a plena carga | 82%@120VAC 82%@277VAC |
85.5%@120VAC 85.5%@277VAC |
86%@120VAC 85%@277VAC |
|
| Corriente CA (máx.) | 0.22A | |||
| Corriente de irrupción (típ.) | 2.28A, 35us @50%Ipeak 120VAC 4.68A, 40us @50%Ipeak 277VAC | |||
| Corriente de fuga | ||||
| Protección | Cortocircuito | Apaga el voltaje de salida, se recupera automáticamente después de eliminar la condición de falla. | ||
| Sobrecarga | 105%~110% Modo hipo, se recupera automáticamente después de eliminar la condición de falla. | |||
| Entorno | TEMP. de trabajo (Ta) | -40~+50℃ | ||
| Temperatura de la carcasa (Tc) | 90℃ | |||
| Humedad de trabajo | 20 - 90% HR sin condensación | |||
| TEMP. y humedad de almacenamiento | -40 - +80℃, 10 - 95% HR sin condensación | |||
| Coeficiente de TEMP. | ±0.03%/℃(0 - 50℃) | |||
| Vibración | 10 ~ 500Hz, 2G 10 minutos/ciclo, ejes X Y Z 72 minutos cada uno | |||
| Seguridad y EMC | Estándares de seguridad | UL8750; CAN/CSA-C22.2 No.250.13 | ||
| Voltaje de resistencia | I/P-O/P: 1.88KVAC | |||
| Resistencia de aislamiento | I/P-O/P: 100MΩ / 500VDC / 25℃ / 70% HR | |||
| Inmunidad EMC | FCC/ICES no requieren esta prueba. | |||
| Emisión EMC | FCC Part 15 Subpart B; ANSI C63.4:2014+A1:2017; ICES-005 Issue 5; NMB-005 | |||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: Modo diferencial 2 kV | |||
| Otros | Peso neto | 0.138KG | ||
| Dimensión | 69.4*62.9*24.0mm (Φ*An*Al) | |||
| Embalaje | 385*290*190mm 80uds/CTN | |||
| Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden a una entrada de 120V, carga nominal y 25℃ de temperatura ambiente. | |||
| 2. Utilizar solo dentro de una carcasa; DOIT ÊTRE INSTALLÉ DANS UNE ENCEINTE. | ||||
|
|
 |
 |
 |
Especificación mecánica
| Cuando el voltaje de entrada es de 120Vac, el número de controladores LED compatibles con disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C (capacidad de ruptura: 6KA) |
10A | 40 |
| 13A | 52 | |
| 16A | 64 | |
| 20A | 81 | |
| 25A | 101 | |
| Cuando el voltaje de entrada es de 277Vac, el número de controladores LED compatibles con disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
| Tipo C (capacidad de ruptura: 6KA) |
10A | 83 |
| 13A | 108 | |
| 16A | 133 | |
| 20A | 166 | |
| 25A | 208 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan basándose en una temperatura ambiente máxima de 50 °C.
2. El disyuntor debe seleccionarse de acuerdo con la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
Operación de regulación
Productos relacionados
|

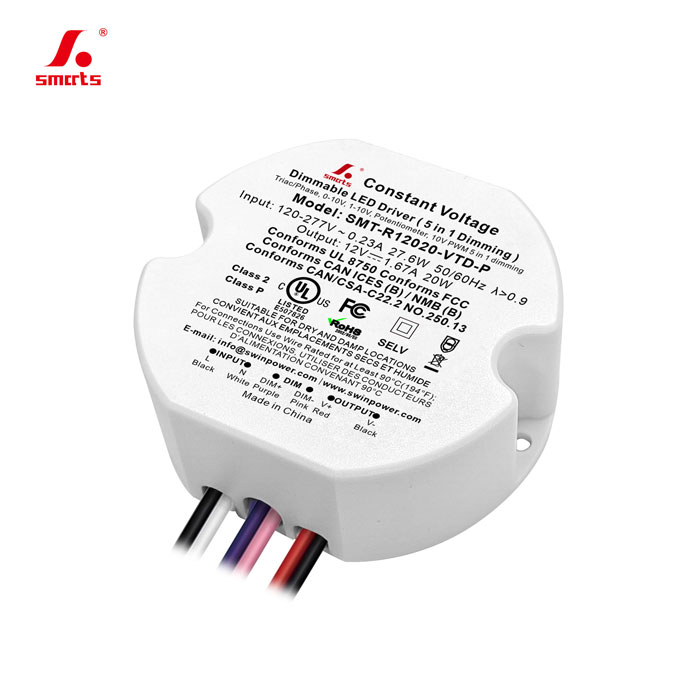

Esta fuente de alimentación LED regulable TRIAC y 0-10V de 20W presenta una operación de voltaje constante y un diseño compacto para una instalación rápida y sencilla; ofrece una regulación suave, estable y sin parpadeos del 0% al 100%, respaldada por una garantía de 7 años.
