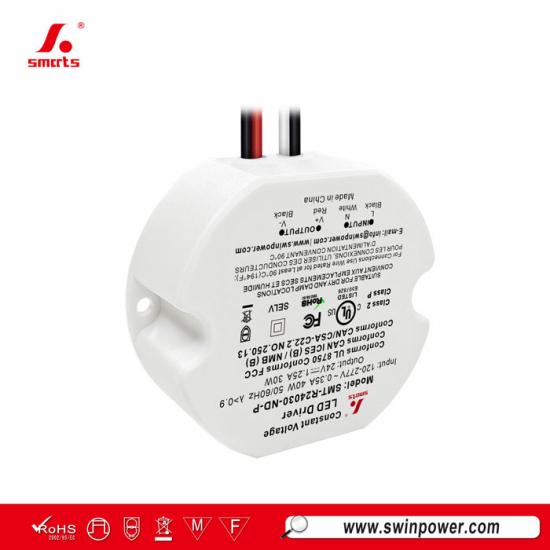

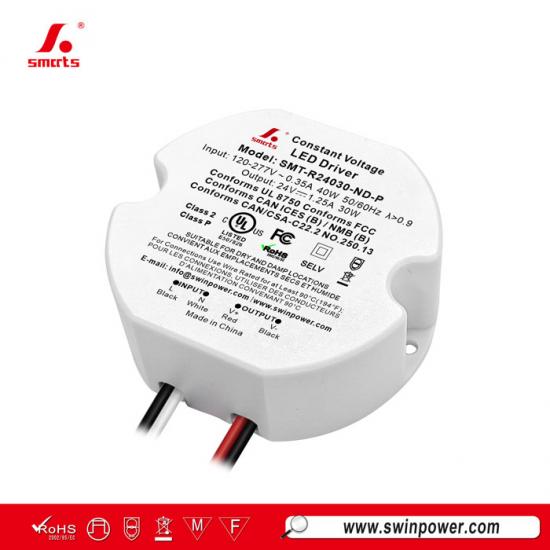

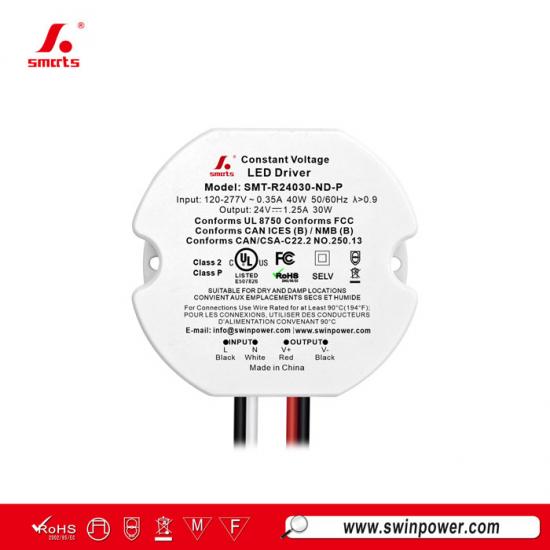

Controlador de fuente de alimentación LED de voltaje constante redondo de 30W para cargas LED exigentes
Diseñado para propietarios que odian las llamadas de servicio, el controlador LED redondo de plástico de 30W no tiene ventilador, está sellado y clasificado para lugares secos y húmedos. El PFC activo, la protección contra cortocircuitos y sobrecargas, y una eficiencia de hasta el 86% significan que simplemente funciona, silenciosamente, durante años. El diseño sin atenuación mantiene la instalación sencilla tanto para administradores de propiedades como para aficionados al bricolaje. Con una garantía de 7 años, es una solución de energía de bajo riesgo y larga vida útil para iluminación LED seria.
Especificación
| Modelo | SMT-R24030-ND-P | |
| Certificado | UL pendiente / SELV | |
| Salida | Voltaje nominal de CC | 24V |
| Tolerancia de voltaje | ±2% | |
| Regulación de carga | ±1% | |
| Regulación de voltaje | ±0.5% | |
| Corriente nominal | 1.25A | |
| Potencia nominal | 30W | |
| Sobreimpulso | 5% | |
| Entrada | Rango de voltaje | 120-277VAC |
| Rango de frecuencia | 50 / 60Hz | |
| Factor de potencia a plena carga | >0.9 | |
| THD (típ.) a plena carga | ≤8%@120VAC ≤12%@277VAC | |
| Eficiencia a plena carga | 85.5%@120VAC 86%@277VAC | |
| Corriente CA (máx.) | 0.35A | |
| Corriente de irrupción (típ.) | 2.08A, 54us @50%Ipeak 120VAC 4.48A, 53us @50%Ipeak 277VAC | |
| Corriente de fuga | ||
| Protección | Cortocircuito | Apaga el voltaje de salida, se recupera automáticamente después de eliminar la condición de falla. |
| Sobrecarga | 105%~110% Modo hipo, se recupera automáticamente después de eliminar la condición de falla. | |
| Entorno | Temp. de trabajo | -40~+50℃ (ver curva de reducción de potencia a continuación) |
| Temperatura de la carcasa (Tc) | 90℃ | |
| Humedad de trabajo | 20 - 90% HR sin condensación | |
| Temp. y humedad de almacenamiento | -40 - +80℃, 10 - 95% HR sin condensación | |
| Coeficiente de temperatura | ±0.03%/℃(0 - 50℃) | |
| Vibración | 10 ~ 500Hz, 2G 10 minutos/ciclo, ejes X Y Z 72 minutos cada uno | |
| Seguridad y EMC | Estándares de seguridad | UL8750; CAN/CSA-C22.2 No.250.13 |
| Voltaje de resistencia | I/P-O/P: 1.88KVAC | |
| Resistencia de aislamiento | I/P-O/P: 100MΩ / 500VDC / 25℃ / 70% HR | |
| Inmunidad EMC | FCC/ICES no requieren esta prueba. | |
| Emisión EMC | FCC Part 15 Subpart B | |
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: Modo diferencial 2 kV | |
| Otros | Peso neto | 0.193KG |
| Dimensión | 74.4*66.4*24.0mm (Φ*An*Al) | |
| Embalaje | 385*290*190mm 80uds/CTN | |
| Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden a una entrada de 120V, carga nominal y una temperatura ambiente de 25℃. | |
| 2. Utilizar solo dentro de una carcasa; DOIT ÊTRE INSTALLÉ DANS UNE ENCEINTE. | ||
|
|
 |
 |
 |
Especificación mecánica
| Cuando el voltaje de entrada es de 120Vac, el número de controladores LED compatibles con disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (capacidad de ruptura: 6KA) |
10A | 40 |
| 13A | 52 | |
| 16A | 64 | |
| 20A | 81 | |
| 25A | 101 | |
| Cuando el voltaje de entrada es de 277Vac, el número de controladores LED compatibles con disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (capacidad de ruptura: 6KA) |
10A | 83 |
| 13A | 108 | |
| 16A | 133 | |
| 20A | 166 | |
| 25A | 208 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan basándose en una temperatura ambiente máxima de 50 °C.
2. El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
Operación de atenuación
Productos relacionados
|

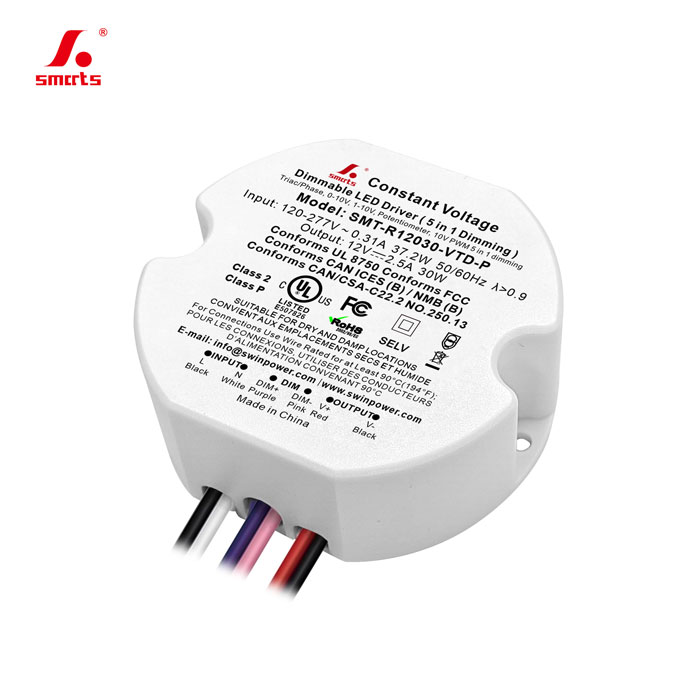

Este controlador LED redondo de plástico de 30W cuenta con un modo de regulación 5 en 1 y un diseño totalmente sellado y sin ventilador, adecuado tanto para entornos secos como húmedos. Incorpora PFC (corrección del factor de potencia) activo, así como protección contra cortocircuitos y sobrecargas, logrando una eficiencia energética de hasta el 86%. Ofrece una regulación suave, estable y sin parpadeos en un rango de 0 a 100% y viene con una amplia garantía de 7 años.
