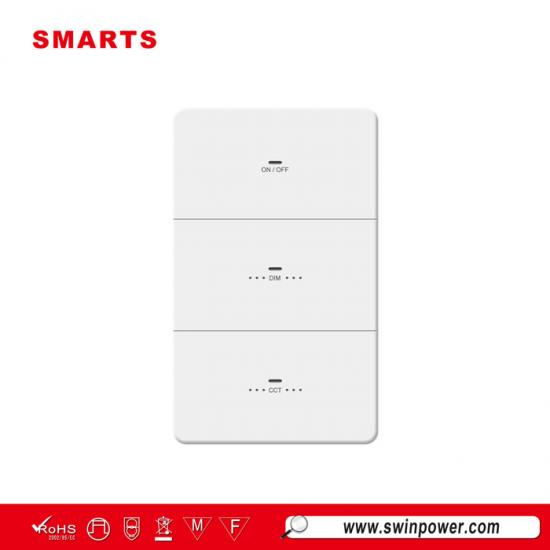

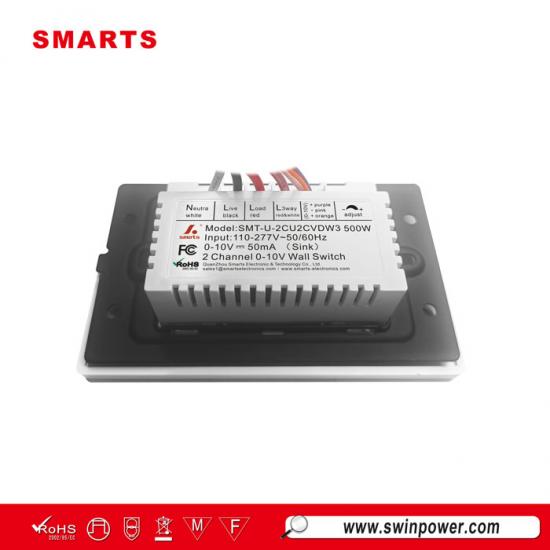

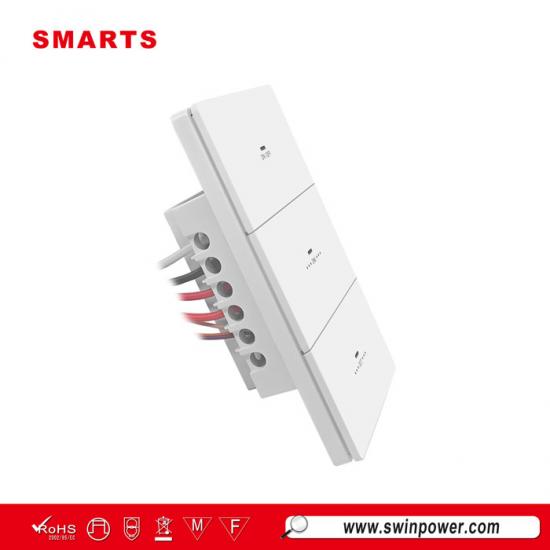

Interruptor de pared con regulador de intensidad de 2 canales, carcasa de plástico blanco, 0-10 V.
Especificación
Lea esto antes de instalar.
|
Modelo
|
SMT-U-2CVDW3
|
SMT-U-2CVDW3
|
|
Color
|
Blanco
|
Gris
|
110-277 V~50/60 Hz
Capacidad máxima (limitada por lo que se alcance primero)
|
Sumidero de 0-10 V y 50 mA
|
50 mA
|
|
carga
|
120 V: 500 W 277 V: 1000 W
|
1. Desconecte la alimentación en el interruptor automático.
|
ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA.
Puede provocar lesiones graves o la muerte. Desconecte la corriente en el interruptor automático o fusible antes de la instalación.
|
2. Retire el dispositivo existente y monte el soporte fijo del controlador.
3. Etiquete y retire los cables existentes.
Para facilitar el cableado del nuevo control, etiquete los cables de la caja de pared antes de retirarlos del dispositivo existente.
Para productos con terminales de tornillo, etiquete el cable según el color del tornillo.
|
|
Nota: El regulador de intensidad y el balastro/controlador de 0-10 V están conectados de forma independiente a la alimentación de entrada (red eléctrica de CA).

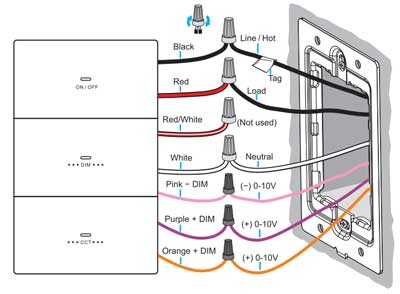

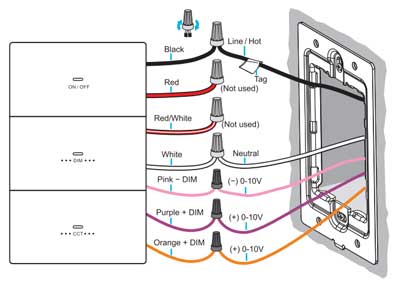

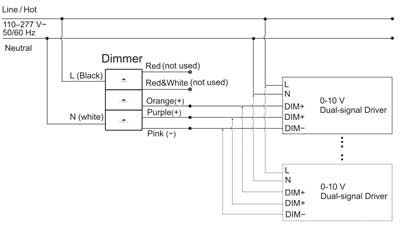

Cableado simple
|
|
Nota: Conecte el cable vivo de entrada de CA (L) del balasto/controlador de 0-10 V al cable de carga del atenuador (rojo).
Solución de problemas:
Si el regulador de intensidad puede arrancar, pero el balasto/controlador de 0-10 V no arranca, compruebe si el cable de fase y el cable neutro en la entrada del regulador de intensidad (o del balasto/controlador de 0-10 V) están invertidos.
5. Conectar el regulador (2)

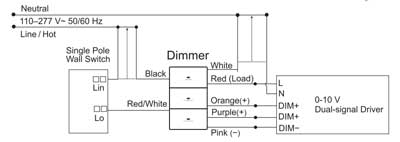

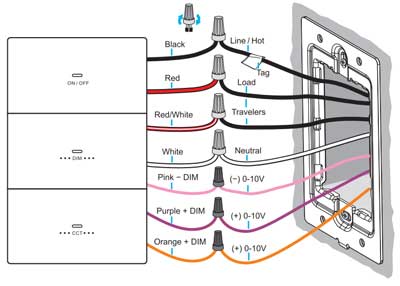

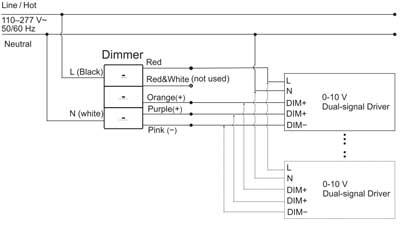

Cableado de 3 vías
|
|
Nota: Un interruptor unipolar estándar puede combinarse con un controlador para formar un sistema de interruptor de doble control.
|
6. Instala el regulador de intensidad
Presione y encaje en su lugar para completar la instalación. |
7. Encienda la alimentación en el interruptor automático.
|
8.

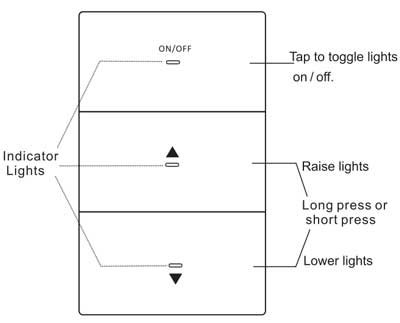

Configuración del funcionamiento del atenuador
|
Nota: Cuando el botón de atenuación (pulsación prolongada) alcanza el brillo máximo o mínimo, el indicador luminoso parpadea lentamente. |
Ajuste de trimado de gama baja
|

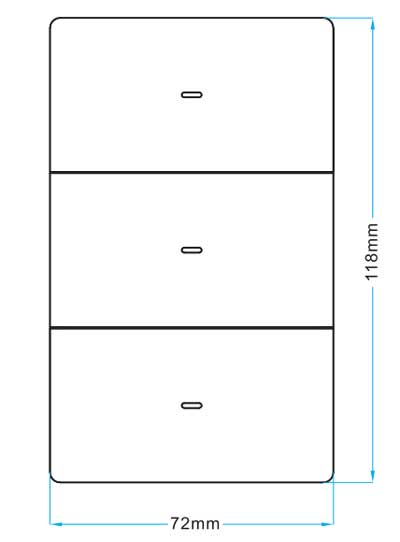

9. Dimensiones del producto
|
|
|
|
|
|
Productos relacionados
|
Carcasa de plástico blanco, 3 botones, montaje en pared Regulador de intensidad 0-10 V Modo regulable, funcionamiento sencillo y cómodo, no requiere aprendizaje adicional, instalación simple. Conecte el circuito correctamente siguiendo las instrucciones para ajustar la luz.
Modelo: SMT-U-2CP2CVDW3 Tensión de entrada: 100-277 VCA
Modo de atenuación: 0-10 V regulable
|
