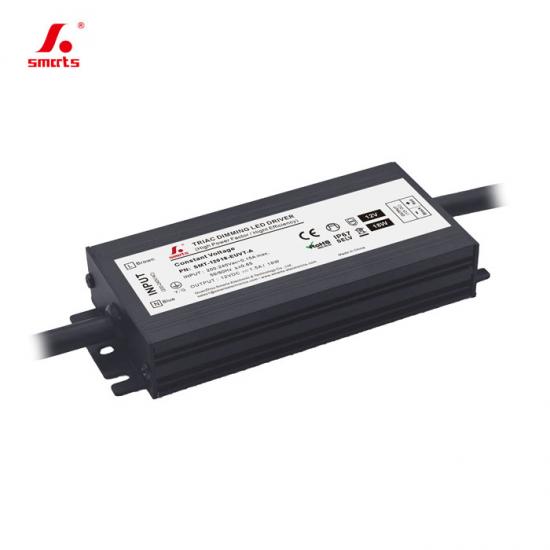

Fuente de alimentación para controladores LED regulables con triac de voltaje constante de 12 V/24 V y 18 W para luces LED.
Fuente de alimentación LED regulable con triac de voltaje constante de 200-240 VCA Compatible con los rangos de voltaje de entrada europeos. Incorpora protección contra cortocircuitos, sobretemperatura y sobrecarga, cumple con la normativa europea de iluminación y cuenta con una garantía extendida de 7 años.
Especificación
| Número de modelo | SMT-12018-EUVT-A | SMT-24018-EUVT-A | |
| Producción | Potencia nominal | 18W | |
| Tensión nominal | 12 V CC | 24 V CC | |
| Corriente nominal | 1.5A | 0,75A | |
| Tolerancia de voltaje | ±0,5 V | ||
| Regulación de voltaje | ±0,5% | ||
| Regulación de carga | ±1% | ||
| Aporte | Rango de voltaje | 200-240 V | |
| Rango de frecuencia | 47-63 Hz | ||
| Eficiencia (típica) | 80% a 230 VCA | ||
| Factor de potencia (típico) | 0,65 a 230 VCA (carga completa) | ||
| Corriente alterna (típica) | 0,15A | ||
| Corriente de irrupción (típica) | <20A | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo de recuperación automática tras eliminarse la condición de fallo. | |
| Sobrecarga | Reduzca de forma inteligente el voltaje de salida, recupere automáticamente o vuelva a encender para recuperarse. | ||
| Temperatura elevada | Voltaje de salida de apagado de 100℃±10℃, se recupera automáticamente después del enfriamiento. | ||
| Clase de protección | I | ||
| Ambiente | Temperatura de trabajo. | Tcase=-40℃ ~ +60℃ (Consulte la sección “SALIDA/CARGA vs TEMPERATURA”) | |
| Humedad de trabajo | 20 ~ 95% HR sin condensación | ||
| Temperatura y humedad de almacenamiento | -40 ~ +90, 10 ~ 95% HR | ||
| Coeficiente de temperatura | ±0,03 %/℃ (0~50℃) | ||
| Vibración | 10-500 Hz, 2G, 12 minutos/ciclo, período de 72 minutos cada uno a lo largo de los ejes X, Y, Z. | ||
| Seguridad y compatibilidad electromagnética (CEM) | Normas de seguridad | EN613471, EN61347-2-13 | |
| Voltaje de resistencia | Entrada/Salida: 3 kVCA Carcasa de entrada: 1,5 kVCA Carcasa de salida: 0,5 kVCA | ||
| Resistencia al aislamiento | I/PO/P: 100 M ohmios / 500 V CC / 25 ℃ / 70 % HR | ||
| Servicios Médicos de Emergencia | EN61000-3-2; EN61000-3-3; EN61547 | ||
| Campo electromagnético | EN62493-2010 | ||
| Otros | Clasificación IP | IP65 | |
| Peso | 0,25 kg | ||
| Tamaño | 128 x 53 x 21 mm (largo x ancho x alto) | ||
|
|
|
|
|
Especificación mecánica
Recomendación de MCB
：
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo C | 10A | 6 |
| 13A | 8 | |
| 16A | 9 | |
| 20A | 12 | |
| 25A | 15 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo MCB | Nivel | Número de controladores LED |
| tipo C | 10A | 14 |
| 13A | 18 | |
| 16A | 22 | |
| 20A | 28 | |
| 25A | 35 | |
Nota
：
1. Las cantidades anteriores de controladores LED conectados al Tipo C se recomiendan en función de una temperatura ambiente máxima de 50 ℃.
2. El interruptor debe seleccionarse de acuerdo con la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
Operación de atenuación
Utilizando un solo sistema de atenuación --- Atenuación por corte de fase/TRIAC
1. La modulación por ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante conexión.
un atenuador de fase/triac o sistema de iluminación.
2. Trabajar con atenuadores o sistemas de iluminación de fase directa/borde de ataque, MLV y fase inversa/borde de salida, ELV, TRIAC.
3. El tiempo de carga mínimo es de aproximadamente 1 0%
Intente utilizar reguladores de intensidad con una potencia al menos 1,5 veces superior a la potencia de salida del controlador.
Curva de reducción de potencia ( carga de salida vs TEMP .)
1. Para prolongar su vida útil, consulte la curva de reducción de potencia y reduzca la potencia según la temperatura.
2. Tenga en cuenta que el aumento de temperatura de las luminarias LED durante un período prolongado provocará un aumento de su potencia.
Por lo tanto, recomendamos que la fuente de alimentación reserve una cierta cantidad de carga para evitar sobrecargas.
