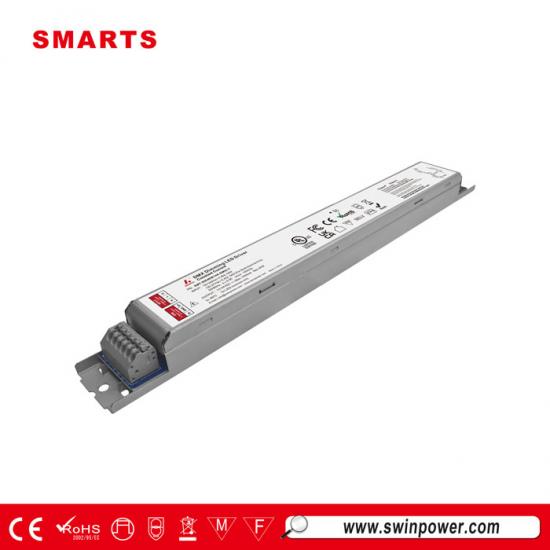

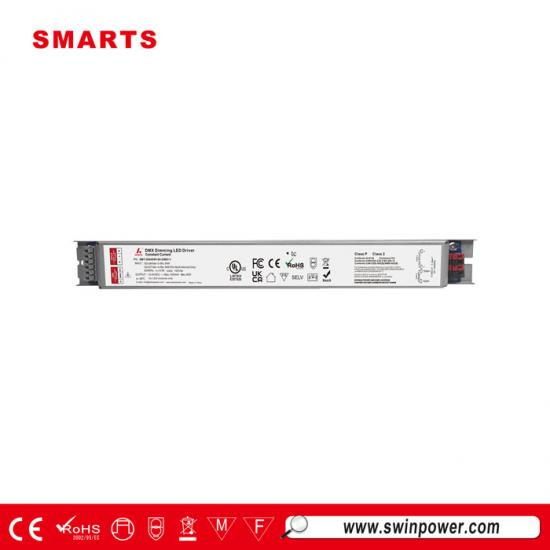

Controlador LED ultrafino de 24 V, 40 W, regulable, de corriente constante, sin parpadeo, para interiores, DMX512
Este ultrafino Controlador LED regulable DMX512 de corriente constante de 40 W Tiene una eficiencia de hasta el 89 %. Su cuerpo está fabricado con una carcasa de hierro, lo que proporciona una buena disipación del calor. Ambos extremos están equipados con terminales de presión. Su instalación es fácil y rápida, lo que permite un gran ahorro de mano de obra. Cumple con las normativas internacionales de seguridad en iluminación.
Especificación
| Modelo | SMT-DI040W070-DMXI-T | SMT-DI040W140-DMXI-T | |
| Certificado | UL/FCC/CE/Clase P/TIPO HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | ||
| Producción | Corriente nominal | 70 mA-700 mA | 140 mA-1400 mA |
| Voltaje de CC | 24-93 VCC | 12-54 VCC | |
| Potencia nominal | 60 W máx. | ||
| Tolerancia de voltaje | Corriente de salida ± 20 mA | ||
| Regulación de línea | <0,1% | ||
| Regulación de carga | <0,1% | ||
| Aporte | Rango de voltaje | 100-277 VCA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia (típico) | >0,99 a 120 V CA 60 Hz >0,98 a 230 V CA 50 Hz >0,95 a 277 V CA 60 Hz | ||
| Potencia sin carga (máx.) | <1,5 W | ||
| Energía en espera (Máx.) | <0,5 W | ||
| THD(típico) a plena carga | <11 % a 120 V CA <9 % a 230 V CA <10 % a 277 V CA | ||
| Eficiencia a plena carga |
>87,0 % a 120 V CA 60 Hz
>88,3 % a 230 V CA 50 Hz >88,7 % a 277 V CA 60 Hz |
>85,4 % a 120 V CA 60 Hz
>86,8 % a 230 V CA 50 Hz >86,8 % a 277 V CA 60 Hz |
|
| Corriente CA (máx.) | 0,41 A a 100 V CA 60 Hz | ||
| Corriente de entrada (típica) | 28,8A, 256us@50%Ipico@120V 55,2A, 130us@50%Ipico@230V 66,5A, 259us@50%Ipico@277V | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |
| Sobretensión | Modo de hipo o de energía constante, se reinicia automáticamente después de que se elimina la condición de falla | ||
| Sobretemperatura |
Temperatura ambiente superior a 55℃ ± 5℃ para reducir la salida al 50%;
La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. Temperatura ambiente superior a 75℃ ± 5℃ para reducir la salida al 0%; La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. |
||
| Ambiente | Trabajando TEMP | -40~+50℃ (ver curva de reducción a continuación) | |
| Humedad de trabajo | 20-90 % HR sin condensación | ||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % de humedad relativa | ||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||
| Vibración | 10~500 Hz, 2G 12 min./1 ciclo, período de 72 min. cada uno a lo largo de los ejes X, Y, Z | ||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | EN61347-1 EN61347-2-13 (UE) y UL8750 (EE. UU.) | |
| Tensión soportada | Entrada/Salida/P: 3,75 kVCA Entrada/Salida-FG: 1,5 kVCA Salida/FG: 0,5 kVCA | ||
| Norma de prueba de luz estroboscópica | IEEE 1789 Sin parpadeo | ||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV, modo común 4 kV | ||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ / 500 VCC / 25 °C / 70 % de humedad relativa | ||
| Emisión EMC | EN55015 EN61000-3-2,3(UE) y FCC Parte 15 Subparte B; ANSI C63.4:2014(EE. UU.) | ||
| Otros | Peso neto | 255 gramos | |
| Dimensión | 296,7 x 30 x 21,7 mm (largo x ancho x alto) | ||
| Embalaje | 32*24,5*298 mm 50 piezas/caja | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con carga nominal y 25 °C de temperatura ambiente. | ||
| 2. Para prolongar la vida útil del controlador, reduzca la carga a un voltaje de entrada más bajo. | |||
| 3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | |||
|
4. Circuito eléctrico de atenuación: Aviso: Este circuito de control está aislado, pero no evaluó la Clase 2. Consulte el manual de instalación para conectar el regulador de intensidad. |
|||
| PRECAUCIÓN: Hay más de una fuente de alimentación presente. | |||
| ATENCIÓN: presencia de plusieurs alimentations électriques. | |||
|
|
|
|
|
Especificación mecánica
Recomendación de MCB ：
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 15 |
| 13A | 19 | |
| 16A | 24 | |
| 20A | 30 | |
| 25A | 37 | |
| Cuando el voltaje de entrada es de 230 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 29 |
| 13A | 38 | |
| 16A | 47 | |
| 20A | 59 | |
| 25A | 66 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 34 |
| 13A | 44 | |
| 16A | 54 | |
| 20A | 68 | |
| 25A | 85 | |
Nota
：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de la temperatura ambiente máxima de 50 °C.
2. El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre del cable Globle | |
| LF3 | |

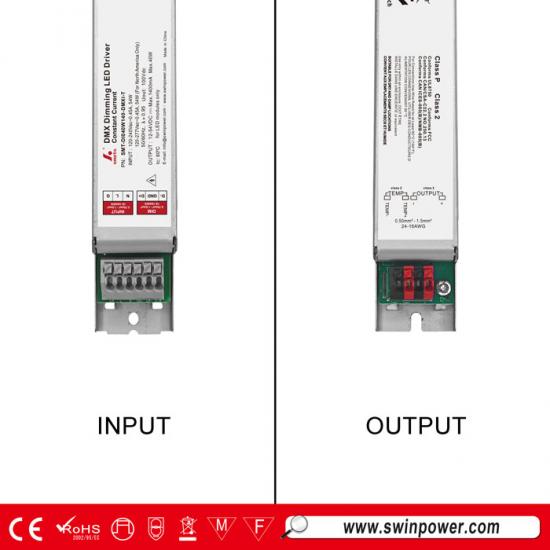

| Cable de entrada y cable de atenuación | Terminales grises 6P (0,2 mm²-1,5 mm²/24-16 AWG) |
| Cable de salida y cable de temperatura externa | Terminales rojo/negro 4P (0,2 mm²-1,5 mm²/24-16 AWG) |
| Observaciones: Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse. | |
Diagrama de conexión de atenuación
Nota ：
1. El nombre del modelo SMT-DI020W070-DMXA significa que no hay fuente de alimentación auxiliar ni control de temperatura, por lo que no hay cableado correspondiente para el controlador LED.
2. El nombre del modelo SMT-DI020W070-DMXA-T significa que no hay fuente de alimentación auxiliar pero hay control de temperatura, por lo que el controlador LED no tiene cableado de alimentación auxiliar.
Función NFC:
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
La corriente de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) cerca del área de señal NFC del controlador LED regulable.
Establezca la dirección fácilmente mediante NFC
La dirección se puede leer y escribir mediante un dispositivo móvil con la aplicación NFC establecida o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) cerca del área de señal NFC del controlador LED regulable.
Operación de atenuación
|
mi eficiencia Curva ( eficiencia contra carga de salida) : |
Curva del factor de potencia(Factor de potencia v s carga de salida) ： |
Curva de reducción ( Potencia de salida VS Ambiente TEMPERATURA ) ： |
|
|
|
1. Para prolongar su vida útil, consulte la curva de reducción y reduzca la potencia según la temperatura.
2. La corriente de salida del controlador LED debe seleccionarse según la corriente nominal de la lámpara y la temperatura ambiente. Normalmente, recomendamos reservar una cierta corriente de salida para la fuente de alimentación.
Cantidad de carga para extender la vida útil del controlador LED.
Curva de reducción de temperatura de la lámpara ：
[si !supportLists]
1. Esta figura muestra la curva de protección cuando el modelo recomendado del sensor de temperatura de la lámpara es NCP18XH103J03RB(muRata) y los parámetros de protección de temperatura externa en la aplicación son los predeterminados de fábrica.
2. Si los modelos de termistores no son NCP18XH103J03RB(muRata), verifique los parámetros relevantes de protección de temperatura de la lámpara en la aplicación.
3. Si el sensor de temperatura de la lámpara no está conectado, mantenga los parámetros de la sección de protección de temperatura de la lámpara en la aplicación como predeterminados y mantenga los cables alejados de cuerpos activos.
[si !supportLists]
[fin si]
Productos relacionados
|

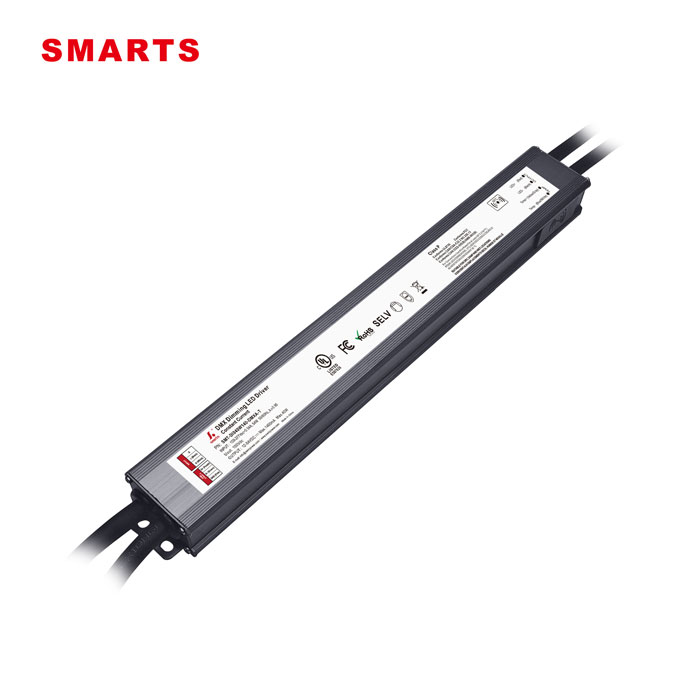

Carcasa de aluminio Fuente de alimentación LED regulable DMX512 de 40 W Nivel de impermeabilidad IP67, buena disipación del calor, conforme a las normativas internacionales de seguridad en iluminación. Con 7 años de garantía.
