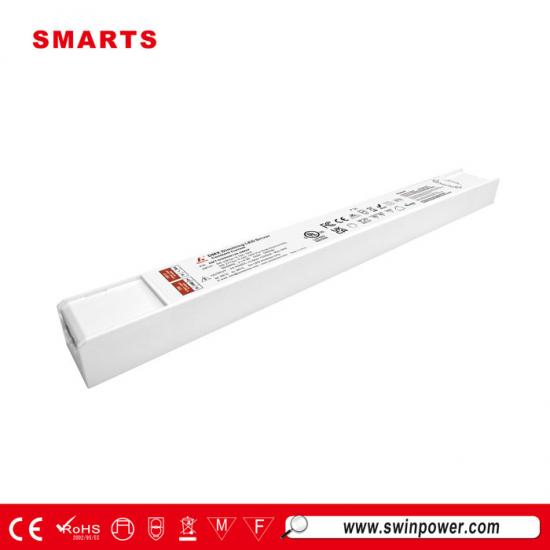

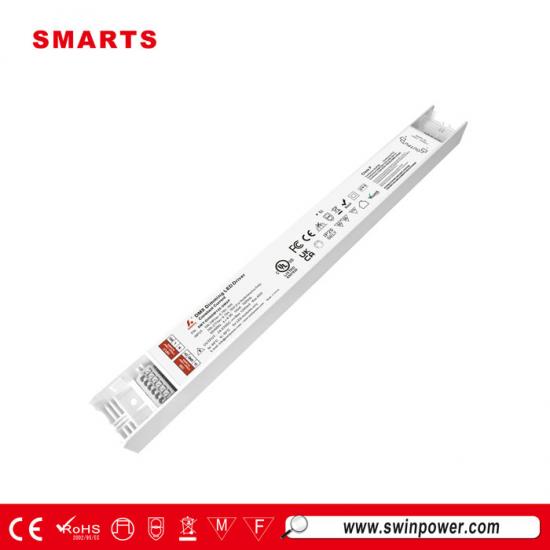

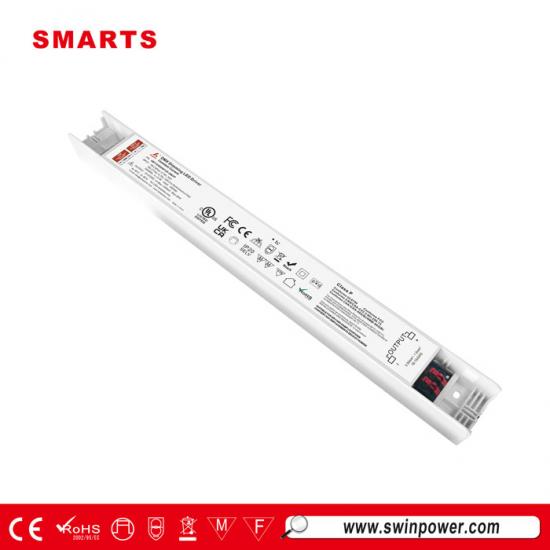

Fuente de alimentación para controlador LED de corriente constante regulable DMX512 de 100-277 V CA, 60 W, 120 mA-1200 mA, para interiores.
Fuente de alimentación LED regulable DMX512 de 60 W Se caracteriza por su alta eficiencia, tamaño compacto y alto factor de potencia. Cuenta con protección contra cortocircuitos, sobretemperatura y sobrecarga. Funciona con corriente constante. Su carcasa de plástico y grado de impermeabilidad IP20 lo hacen ideal para proyectos de iluminación en interiores y espacios secos.
Especificación
| Modelo | SMT-DI060W120-DMXP-T | SMT-DI060W160-DMXP-T | |
| Certificado | UL/FCC/CE/Clase P/Clase 2/TIPO HL/SELV/ RoHS/Reach/ENEC/ICES/UKCA | ||
| Producción | Corriente nominal | 120 mA-1200 mA | 160 mA-1600 mA |
| Voltaje de CC | 24 V-93 V | 12 V-54 V | |
| Voltaje sin carga | 98 Vmáx. | 60 V máx. | |
| Tolerancia de voltaje | Corriente de salida ± 10 mA para ≤ 300 mA, ± 20 mA para ≥ 300 mA y ± 30 mA para ≥ 1000 mA | ||
| Potencia nominal | 60 W máx. | ||
| Regulación de línea | <0,5% | ||
| Regulación de carga | <0,5% | ||
| Aporte | Rango de voltaje | 100-277 VCA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia (típico) | FP ≥ 0,94 | ||
| Potencia sin carga (máx.) | <1,5 W | ||
| Energía en espera (Máx.) | <0,5 W | ||
| THD(típico) a plena carga | ≤15% | ||
| Eficiencia a plena carga | ≥88 % a 120 V CA 60 Hz ≥89 % a 230 V CA 50 Hz ≥89 % a 277 V CA 60 Hz | ||
| Corriente CA (máx.) | 0,75 A | ||
| Corriente de entrada (típica) | 28,7A, 204us@50%Ipico@120V 55,2A, 98us@50%Ipico@230V 66,0A, 220us@50%Ipico@2770V | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |
| Sobretensión | Modo de hipo o de energía constante, se reinicia automáticamente después de que se elimina la condición de falla | ||
| Sobretemperatura |
Si la temperatura ambiente es superior a 55 ± 5 ℃, la corriente de salida se reducirá al 50 %;
Temperatura ambiente. Superior a 45 ± 5 ℃, se recupera automáticamente. Si la temperatura ambiente es superior a 75 ± 5 ℃, la corriente de salida se reducirá al 0 %; Temperatura ambiente. Superior a 45 ± 5 ℃, se recupera automáticamente. |
||
| Ambiente | Trabajando TEMP | -40~+60℃ (ver curva de reducción a continuación) | |
| Humedad de trabajo | 20-90 % HR sin condensación | ||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % de humedad relativa | ||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||
| Vibración | 10~500 Hz, 2G 12 min./1 ciclo, período de 72 min. cada uno a lo largo de los ejes X, Y, Z | ||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | EN61347-1 EN61347-2-13 (UE) y UL8750 (EE. UU.) | |
| Tensión soportada | Entrada/Salida/Pulse: 3,75 KVCA (UE) y Entrada/Salida/Pulse: 1,8 KVCA (EE. UU.) | ||
| Norma de prueba de luz estroboscópica | IEEE 1789 Sin parpadeo | ||
| sobretensión eléctrica | DM:2KV | ||
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ / 500 VCC / 25 °C / 70 % de humedad relativa | ||
| Emisión EMC | EN55015 EN61000-3-2,3(UE) y FCC Parte 15 Subparte B; ANSI C63.4:2014(EE. UU.) | ||
| Otros | Peso neto | 0,38 kg | |
| Dimensión | 314 x 30 x 21,7 mm (largo x ancho x alto) | ||
| Embalaje | 355*270*195 mm 20 piezas/caja | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con carga nominal y 25 °C de temperatura ambiente. | ||
| 2. Para prolongar la vida útil del controlador, reduzca la carga a un voltaje de entrada más bajo. | |||
| 3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | |||
|
4. Circuito eléctrico de atenuación:
Aviso: Este circuito de control está aislado, pero no evaluó la Clase 2. Consulte el manual de instalación para conectar el regulador de intensidad. PRECAUCIÓN: Hay más de una fuente de alimentación presente. ATENCIÓN: presencia de plusieurs alimentations électriques. |
|||
|
|
|
|
|

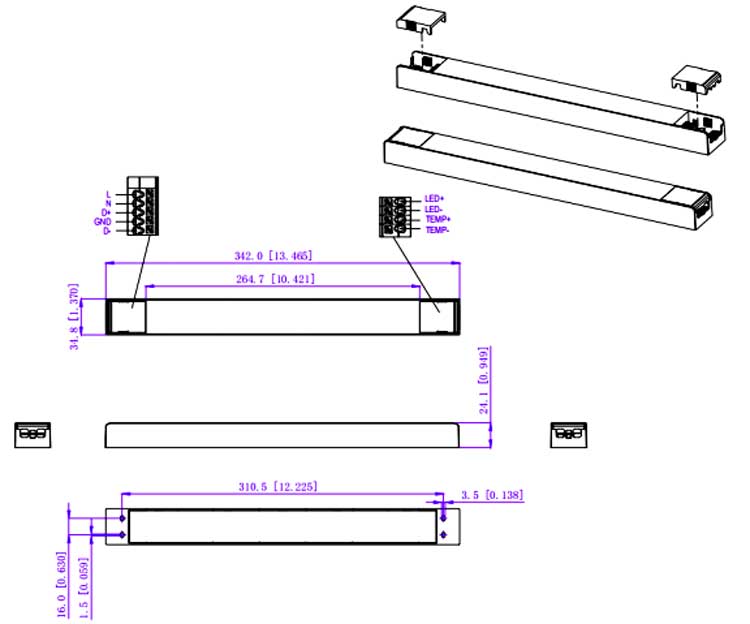

Especificación mecánica
Recomendación de MCB ：
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 12 |
| 13A | 15 | |
| 16A | 19 | |
| 20A | 24 | |
| 25A | 30 | |
| Cuando el voltaje de entrada es de 230 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 23 |
| 13A | 30 | |
| 16A | 37 | |
| 20A | 47 | |
| 25A | 58 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 27 |
| 13A | 35 | |
| 16A | 44 | |
| 20A | 55 | |
| 25A | 68 | |
Nota
：
[si !supportLists]
1.
[fin si]
Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de la temperatura ambiente máxima de 50 ℃.
[si !supportLists] 2. [fin si] El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre del cable Globle | |
| LD60 | |
| Cable de entrada y cable de atenuación | Terminales grises 5P (0,2 mm²-1,5 mm²/24-16 AWG) |
| Cable de salida y cable de temperatura externa | Terminales rojo/negro 4P (0,2 mm²-1,5 mm²/24-16 AWG) |
| Observaciones: Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse. | |
Consejo útil s :
1. Diámetro de cable sugerido: Entrada 0,2 mm 2 -1,5 mm 2 /AWG24-16.
2. Podemos personalizar cualquier otra solicitud.
Diagrama de conexión de atenuación
Nota ：
1. El nombre del modelo SMT-DI0 6 0W XXX -DMX PAG significa que no hay fuente de alimentación auxiliar ni control de temperatura, por lo que no hay cableado correspondiente para el controlador LED.
2. El nombre del modelo SMT-DI0 6 0W XXX -DMX PAG -T significa que no hay fuente de alimentación auxiliar pero sí control de temperatura, por lo que el controlador LED no tiene cableado de alimentación auxiliar.
Función NFC:
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
La corriente de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) cerca del área de señal NFC del controlador LED regulable.
Establezca la dirección fácilmente mediante NFC
La dirección se puede leer y escribir mediante un dispositivo móvil con la aplicación NFC establecida o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) cerca del área de señal NFC del controlador LED regulable.
Operación de atenuación
|

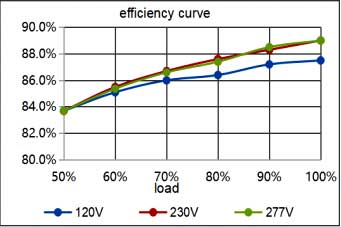

mi eficiencia Curva ( eficiencia contra carga de salida) : |

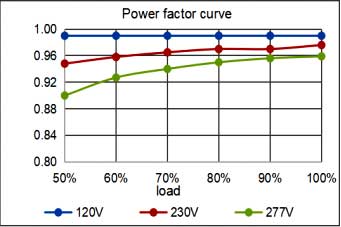

Curva del factor de potencia(Factor de potencia v s carga de salida) ： |
Curva de reducción ( Potencia de salida VS Ambiente TEMPERATURA ) ： |
|
|
|
1. Para prolongar su vida útil, consulte la curva de reducción y reduzca la potencia según la temperatura.
2. Tenga en cuenta que el aumento de la temperatura de las luminarias LED durante un largo período de tiempo provocará que su potencia aumente.
Por lo tanto, recomendamos que la fuente de alimentación reserve una cierta cantidad de carga para evitar sobrecargas.
Productos relacionados
|

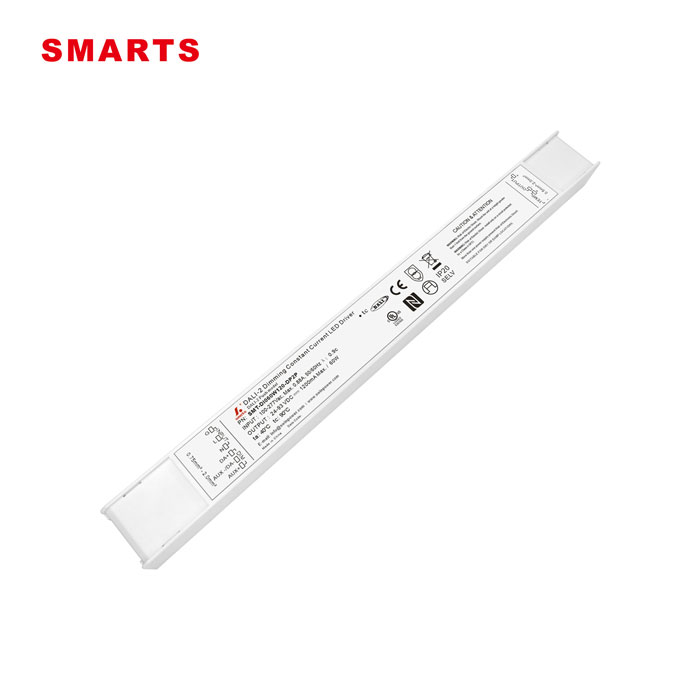

Carcasa de plástico Controlador LED regulable DALI-2 de 60 W Funciona con corriente constante y cuenta con un módulo de programación inteligente NFC integrado que permite ajustar los parámetros de potencia y configurar el código de dirección mediante la aplicación NFC. Con 7 años de garantía.
