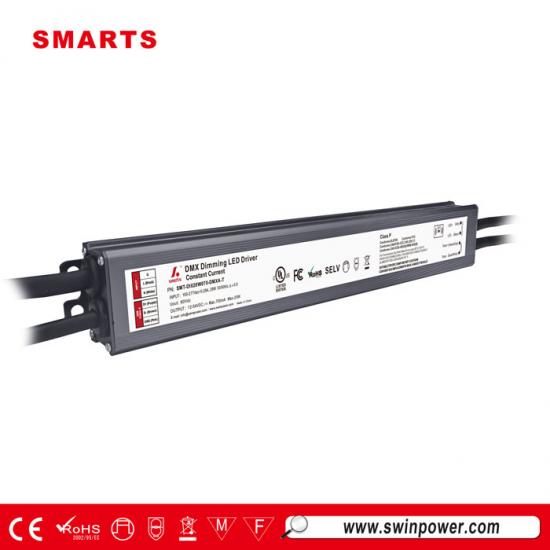

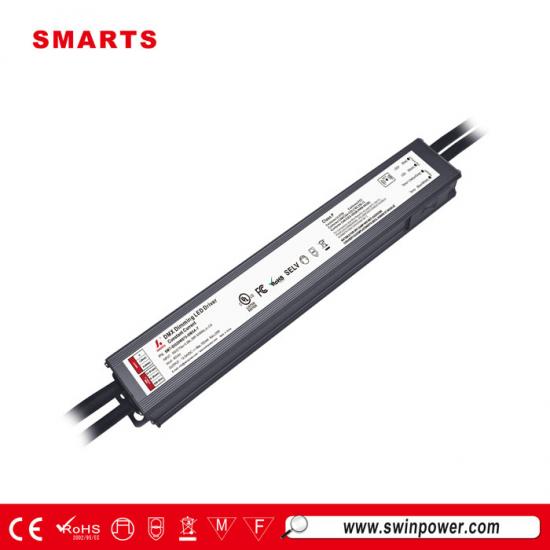

Controlador LED ultrafino DMX512 regulable de 20 W para exteriores, corriente constante, 70 mA-700 mA
Fuente de alimentación LED regulable DMX512 Rango de voltaje de entrada universal de 100-277 V CA. Función PFC activa integrada, modo de funcionamiento de corriente constante. Rango de atenuación: 0,3-100 % de atenuación ultra profunda. El proceso de atenuación es suave y estable, sin parpadeos. Con 7 años de garantía.
Especificación
| Modelo | SMT-DI020W070-DMXA-T | |
| Certificado | UL/FCC/CE/Clase P/Clase 2/TIPO HL/SELV/ RoHS/Reach/ENEC/ICES/UKCA | |
| Producción | Rango de voltaje en carga | 12-54 V |
| Rango de ajuste de corriente de salida (loset) | 70-700 mA | |
| Rango de ajuste de corriente de salida con potencia constante | 370-700 mA | |
| Potencia nominal | 20 W (máx.) | |
| Voltaje de salida sin carga | 60 V (máx.) | |
| Tolerancia actual | 700 mA ± 5 % | |
| Ondulación de la corriente de salida total | 20 mA (Imáx.) | |
| Corriente de sobreimpulso de arranque | 9%(Máx.) | |
| Regulación de línea | <0,5% | |
| Regulación de carga | <0,5% | |
| Aporte | Rango de voltaje | 100-277 VCA |
| Rango de frecuencia | 47 - 63 Hz | |
| Energía en espera | ≤0,5 W | |
| Factor de potencia (típico) a plena carga | 0,99 a 120 V CA 0,97 a 230 V CA 0,93 a 277 V CA | |
| THD(típico) a plena carga | <10% a 100-277 V CA | |
| Eficiencia (típica) a plena carga | 82% a 120 VCA 82% a 230 VCA 82% a 277 VCA | |
| Corriente CA (máx.) | <0,3 A a 120 V CA <0,22 A a 230 V CA <0,15 A a 277 V CA | |
| Energía en espera | ≤0,5 W | |
| Corriente de entrada (típica) | 17,5 A, 50 %, 29,1 µs a 120 V CA; 33,6 A, 50 %, 864 µs a 277 V CA; 40,4 A, 50 %, 26 µs a 277 V CA | |
| Corriente de fuga | <0,5 mA | |
| Protección | Cortocircuito | Modo de corriente constante, se recupera automáticamente después de que se elimina la condición de falla |
| Sobrecarga | ≥110% Modo de corriente constante, se recupera automáticamente después de que se elimina la condición de falla | |
| Sobretemperatura |
Temperatura ambiente superior a 55℃ ± 5℃ para reducir la salida al 50%;
La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. Temperatura ambiente superior a 75℃ ± 5℃ para reducir la salida al 0%; La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente. |
|
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+50℃ (ver curva de reducción a continuación) |
| Humedad de trabajo | 20-90 % HR sin condensación | |
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | |
| Vibración 10~500 Hz, 5 G 12 min./1 ciclo, período de 72 min. cada uno a lo largo de los ejes X, Y, Z | 10~500 Hz, 5G 12 min./1 ciclo, período de 72 min. cada uno a lo largo de los ejes X, Y, Z | |
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750;EN61347-1 |
| Tensión soportada | Entrada/Salida/P: 3,75 kVCA Entrada/Salida-FG: 1,5 kVCA Salida/FG: 0,5 kVCA | |
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | |
| Inmunidad EMC | IEC/EN61000-4-2,3,4,5,6,8,11; ES/EN61547 | |
| Emisión EMC | EN55015 EN61000-3-2,3 FCC Parte 15 Subparte B; ANSI C63.4:2014 | |
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV | |
| Otros | Peso neto | 0,385 kg |
| Dimensión | 238 x 38,5 x 23,6 mm (largo x ancho x alto) | |
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 100 VCA, carga nominal y 25 ℃ de temperatura ambiente. | |
| 2. Estados predeterminados: | ||
| El ajuste de corriente de salida es el valor máximo. | ||
| La curva de atenuación es una curva logarítmica. | ||
| 3. La fuente de alimentación se considera un componente que se utilizará en combinación con el equipo final. Dado que el rendimiento EMC se verá afectado por la instalación completa, los fabricantes del equipo final deben cumplir con la Directiva EMC en la instalación completa. | ||
| 4. Para prolongar la vida útil del controlador, reduzca la carga a un voltaje de entrada más bajo. | ||
|
|
|
|
|

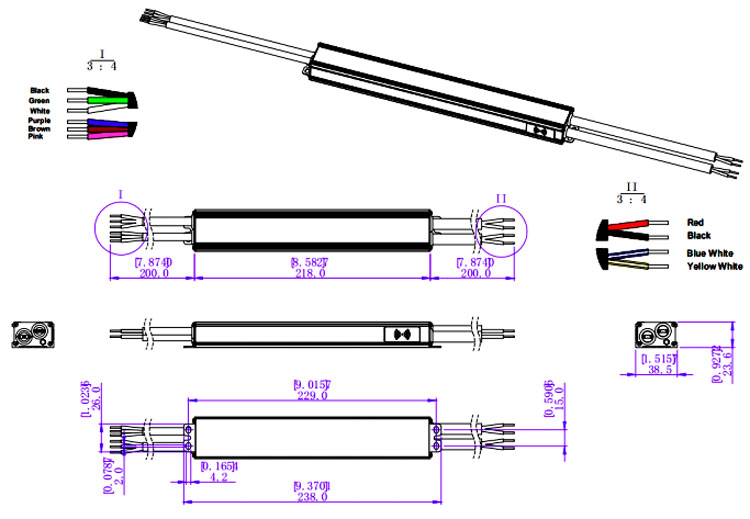

Especificación mecánica
Recomendación de MCB ：
| Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 20 |
| 13A | 26 | |
| 16A | 32 | |
| 20A | 40 | |
| 25A | 50 | |
| Cuando el voltaje de entrada es de 230 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 27 |
| 13A | 35 | |
| 16A | 44 | |
| 20A | 55 | |
| 25A | 69 | |
| Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
| Tipo de MCB | Nivel | El número de controladores LED |
|
Tipo C (ruptura
capacidad:6KA) |
10A | 40 |
| 13A | 52 | |
| 16A | 64 | |
| 20A | 81 | |
| 25A | 91 | |
Nota
：
[si !supportLists]
1.
[fin si]
Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de la temperatura ambiente máxima de 50 ℃.
[si !supportLists]
2.
[fin si]
El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de cable americano | |
| LN20 | |
| Cable de entrada | Negro (L) Blanco (N) Verde (G) (3*18 AWG) |
| Cable de salida | V+(Rojo) V-(Negro) (2*18 AWG) |
| Cable de atenuación | Púrpura (DMX+) Rosa (GND) Marrón (DMX-) (3*18 AWG) |
| Cable de temperatura externa | Amarillo gris (TEMP+) Azul blanco (TEMP-) (2*18 AWG) |
| Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse. | |
Diagrama de conexión de atenuación
Función NFC:
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
La corriente de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) cerca del área de señal NFC del controlador LED regulable.
Establezca la dirección fácilmente mediante NFC
La dirección se puede leer y escribir mediante un dispositivo móvil con la aplicación NFC establecida o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) cerca del área de señal NFC del controlador LED regulable.
Operación de atenuación
|
mi eficiencia Curva ( eficiencia contra carga de salida) : |
Curva del factor de potencia(Factor de potencia v s carga de salida) ： |
Curva de reducción ( Potencia de salida VS Ambiente TEMPERATURA ) ： |
|
|
|
1. Para prolongar su vida útil, consulte la curva de reducción y reduzca la potencia según la temperatura.
2. La corriente de salida del controlador LED debe seleccionarse según la corriente nominal de la lámpara y la temperatura ambiente. Normalmente, recomendamos reservar una cierta corriente de salida para la fuente de alimentación.
Cantidad de carga para extender la vida útil del controlador LED.
Curva de reducción de temperatura de la lámpara ：
[si !supportLists] 1. [fin si] Esta figura muestra la curva de protección cuando el modelo recomendado del sensor de temperatura de la lámpara es NCP18XH103J03RB(muRata) y los parámetros de protección de temperatura externa en la APP
son predeterminados de fábrica.
[si !supportLists]
2.
[fin si]
Si los modelos de termistores no son NCP18XH103J03RB(muRata), verifique los parámetros relevantes de protección de temperatura de la lámpara en la aplicación.
[si !supportLists]
3.
[fin si]
Si el sensor de temperatura de la lámpara no está conectado, mantenga los parámetros de la sección de protección de temperatura de la lámpara en la APLICACIÓN como predeterminados y mantenga los cables alejados de cuerpos activos.
Productos relacionados
|

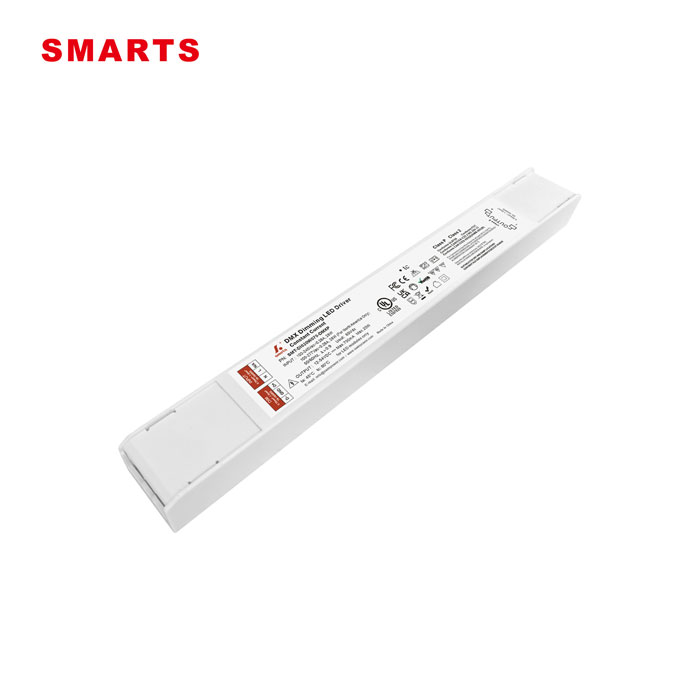

Esta carcasa de plástico Fuente de alimentación LED de 20 W regulable DMX512 Tiene un diseño ultrafino. Es resistente al agua (IP20). Es ideal para proyectos de iluminación en interiores de espacios reducidos. Cuenta con 7 años de garantía.
