Controlador LED de 40 W con salida PWM, IP67, resistente al agua, atenuación de 0 a 10 V, corriente constante para iluminación LED

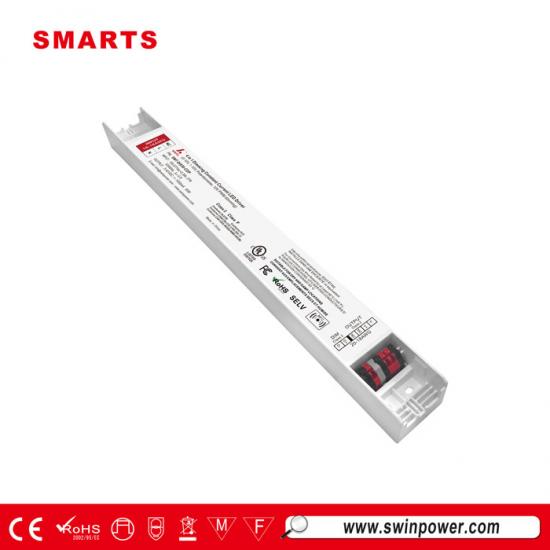

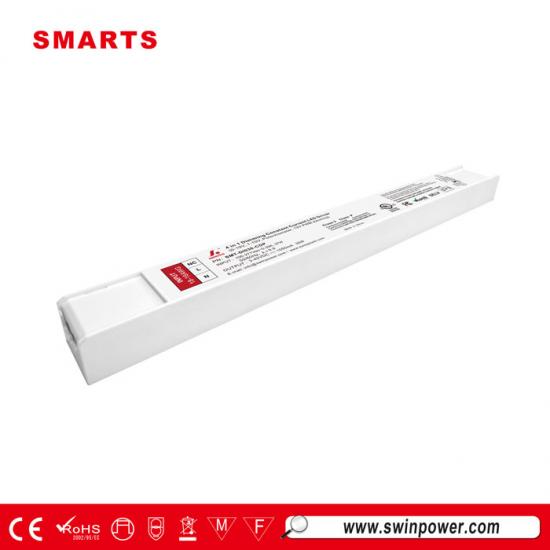

Este dispositivo ultrafino con carcasa de plástico Fuente de alimentación LED regulable de 0 a 10 V Cuenta con múltiples protecciones contra cortocircuitos, sobrecargas, sobretemperatura y sobretensión. Cumple con las normativas internacionales de seguridad en iluminación. Con un grado de impermeabilidad IP20, es apto para instalación en interiores en zonas secas.
Especificación
| Modelo | SMT-DI040-CDP | ||
| Certificado | ENEC / UL / cUL / FCC / SELV / CE /ROHS / Reach/ Clase P / UKCA | ||
| Producción | Voltaje de CC | 3-42 V | |
| Reglamento vigente | ±2% | ||
| Ondulación actual | <3% | ||
| Corriente de sobreimpulso | <0,1% | ||
| Corriente nominal | 400-1400 mA (la corriente de salida se puede ajustar arbitrariamente dentro de este rango usando NFC) | ||
| Potencia nominal | 40 W | ||
| Aporte | Rango de voltaje | 100-277 VCA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia (típico) a plena carga | >0,98 a 120 V CA >0,95 a 230 V CA >0,91 a 277 V CA | ||
| THD(típico) a plena carga | ≤10 % a 120 V CA ≤13 % a 230 V CA ≤20 % a 277 V CA | ||
| Eficiencia (típica) a plena carga | >83% a 120 VCA >84% a 230 VCA >83% a 277 VCA | ||
| Corriente CA (máx.) | 0,51 A | ||
| Corriente de entrada (típica) | 5,5 A, 50 %, 80 us a 120 VCA; 11A, 50%, 76us a 230 VCA; 13A, 50%, 80us a 277 VCA | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo de corriente constante, puede recuperarse automáticamente después de una eliminación anormal. | |
| Sobrecarga | ≤110% Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | ||
| Sobretemperatura |
Temperatura ambiente superior a 55℃ ± 5℃ para reducir la salida al 50%;
La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente; Temperatura ambiente superior a 60℃ ± 5℃ para reducir la salida al 0%; La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente; |
||
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+50℃ (ver curva de reducción a continuación) | |
| Humedad de trabajo | 20-90 % HR sin condensación | ||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||
| Vibración | 10-500 Hz, 2G 12 minutos/ciclo, ejes X, Y, Z cada uno 72 minutos | ||
| Seguridad y compatibilidad electromagnética | Normas de seguridad |
Regulaciones americanas:
UL8750 CAN/CSA-C22.2 N.° 250.13 (EE. UU.); E495946 |
Normativa europea:
EN61347-1 EN61347-2-13 |
| Tensión soportada | Regulaciones americanas: I/PO/P: 3,75 KVca | Normativa europea: I/PO/P: 3,75 KVAC | |
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | ||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV | ||
| Emisión EMC |
Regulaciones americanas:
FCC 47 CFR Parte 15, Subparte B (EE. UU.) |
Normativa europea:
EN55015 EN 61000-3-3 |
|
| Otros | Peso neto | 0,3 kg | |
| Dimensión | 324,7 x 34,8 x 24,1 mm (largo x ancho x alto) | ||
| Embalaje | 340*270*195 mm 50 piezas/caja | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | ||
| 2. Tolerancia: incluye la tolerancia de configuración y la regulación de carga. | |||
|
|
|
|
|
Especificación mecánica
| Nota | LD30 | |
| Regulaciones estadounidenses | Normativa europea | |

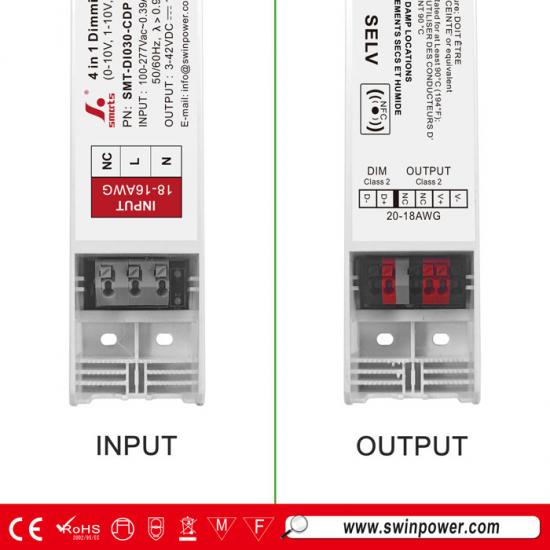

| Cable de entrada (terminal de conexión) | Se pueden utilizar cables con una sección transversal de 18 AWG. | Se pueden utilizar cables con una sección transversal de 1,0 mm². |
| Cable de salida (terminal de conexión) | Se pueden utilizar cables con secciones transversales de 20 AWG. | Se pueden utilizar cables con secciones transversales de 0,51 mm². |
| Cable de atenuación (terminal de conexión) | Se pueden utilizar cables con secciones transversales de 20 AWG. | Se pueden utilizar cables con secciones transversales de 0,51 mm². |
| Observaciones: | ||
Cálido consejo s :
Corriente máxima recomendada (A) = diámetro del cable (mm) 2 ) x 10 A/mm 2 .
Por ejemplo: 1 mm 2 Cable de salida, Corriente máxima recomendada (A) = 1 mm 2 x 10 A/mm 2 =10A
Diagrama de conexión de atenuación
Usando un regulador de intensidad ---0-10/ 1-10 V / 10 V PWM / Potenciómetro oscurecimiento
Función NFC:
Para conocer el funcionamiento detallado, consulte el manual de la aplicación ProNFC que solicite al representante de ventas de Smarts Electronics.
1. Escanee el código QR a continuación para descargar la aplicación ProNFC
Métodos de descarga para dispositivos iOS:
＊ Los usuarios de iOS pueden descargarlo a través del enlace del código QR (Figura 1)
＊ Busque el nombre de la aplicación ProNFC en la App Store (Figura 2)
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
