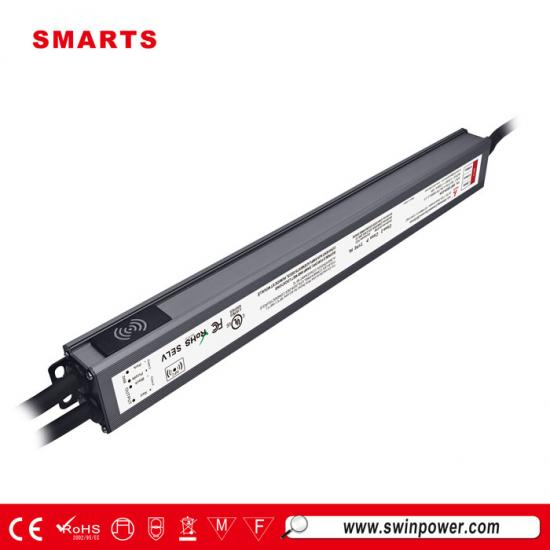

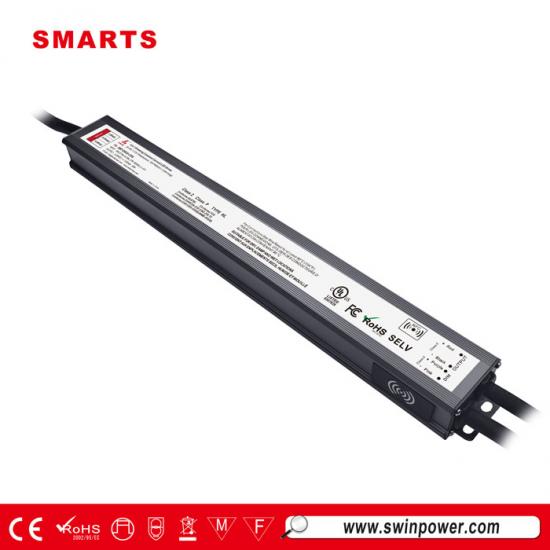

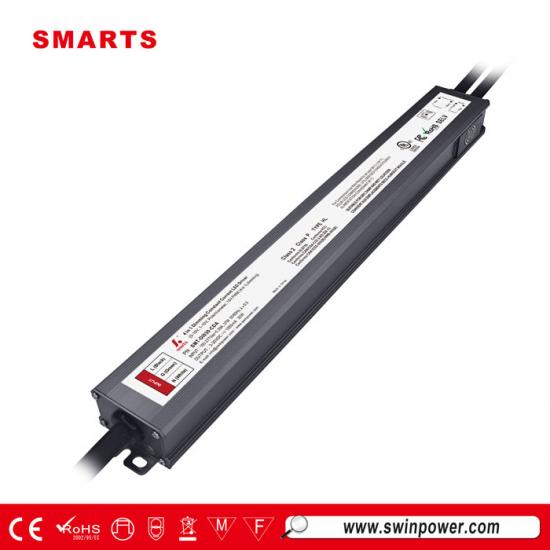

Controlador LED de corriente constante regulable de 0 a 10 V, 30 W, 300 mA-1050 mA, carcasa de plástico, para exteriores.
Este corriente constante 0-10 V fuente de alimentación LED regulable de 30 W Cuenta con un módulo de programación inteligente NFC integrado y ofrece una eficiencia de hasta el 84 %. Cumple con las normativas internacionales de seguridad en iluminación y cuenta con una garantía de 7 años.
Especificación
| Modelo | SMT-DI030-CDA | ||
| Certificado | ENEC / UL / cUL / FCC / SELV / CE / ROHS / Reach / Clase 2 / Clase P / Tipo HL / UKCA | ||
| Producción | Voltaje de CC | 3-30 V | |
| Reglamento vigente | ±2% | ||
| Ondulación actual | <3% | ||
| Corriente de sobreimpulso | <0,1% | ||
| Corriente nominal | 300-1050 mA (la corriente de salida se puede ajustar arbitrariamente dentro de este rango usando NFC) | ||
| Potencia nominal | 30 W | ||
| Aporte | Rango de voltaje | 100-277 VCA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia (típico) a plena carga | >0,98 a 120 VCA >0,95 a 230 VCA >0,9 a 277 VCA | ||
| THD(típico) a plena carga | ≤14 % a 120 V CA ≤18 % a 230 V CA ≤23 % a 277 V CA | ||
| Eficiencia (típica) a plena carga | >83% a 120 VCA >83% a 230 VCA >82% a 277 VCA | ||
| Corriente CA (máx.) | 0,39 A | ||
| Corriente de entrada (típica) | 4,5 A, 50 %, 84 us a 120 VCA; 9A, 50%, 84us a 230 VCA; 11A, 50%, 84us a 277 VCA | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo de corriente constante, puede recuperarse automáticamente después de una eliminación anormal. | |
| Sobrecarga | ≤110% Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | ||
| Sobretemperatura |
Temperatura ambiente superior a 55℃ ± 5℃ para reducir la salida al 50%;
La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente; Temperatura ambiente superior a 60℃ ± 5℃ para reducir la salida al 0%; La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente; |
||
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+50℃ (ver curva de reducción a continuación) | |
| Humedad de trabajo | 20-95 % HR sin condensación | ||
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | ||
| Vibración | 10~500 Hz, 5G 12 minutos/ciclo, 72 minutos cada uno en los ejes X, Y y Z | ||
| Seguridad y compatibilidad electromagnética | Normas de seguridad |
Regulaciones americanas:
UL8750 CAN/CSA-C22.2 N.° 250.13 (EE. UU.); E495946 |
Normativa europea:
EN61347-1 EN61347-2-13 |
| Tensión soportada |
Regulaciones americanas:
Entrada/Salida/Salida: 3,75 kV CA; Entrada/Salida-Salida: 1,88 kV CA; Salida-Salida: 1,88 kV CA |
Normativa europea:
Entrada/Salida/Salida: 3,75 kVca; Entrada/Salida-Salida: 1,5 kVca; Salida-Salida: 0,5 kVca |
|
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | ||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV, modo común 4 kV | ||
| Emisión EMC |
Regulaciones americanas:
FCC 47 CFR Parte 15, Subparte B (EE. UU.) |
Normativa europea:
EN55015 EN 61000-3-3 |
|
| Otros | Peso neto | 0,5 kg | |
| Dimensión | 314,7 x 38,5 x 23,6 mm (largo x ancho x alto) | ||
| Embalaje | 380*295*210 mm 30 piezas/caja | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | ||
| 2. Tolerancia: incluye la tolerancia de configuración y la regulación de carga. | |||
|
|
|
|
|
Especificación mecánica
| nota | LD30 |
| Cable de entrada | Negro (L) Blanco (N) Verde (G) (3C*18AWG) |
| Cable de salida | Rojo (V+) Negro (V-) (2C*18AWG) |
| Cable de señal | Púrpura (D+) Rosa (D-) (2C*18AWG) |
| Observaciones: | |
Cálido consejo s :
Corriente máxima recomendada (A) = diámetro del cable (mm) 2 ) x 10 A/mm 2 .
Por ejemplo: 1 mm 2 Cable de salida, Corriente máxima recomendada (A) = 1 mm 2 x 10 A/mm 2 =10A
Diagrama de conexión de atenuación
Usando un regulador de intensidad ---0-10/ 1-10 V / 10 V PWM / Potenciómetro oscurecimiento
Función NFC:
Para conocer el funcionamiento detallado, consulte el manual de la aplicación ProNFC que solicite al representante de ventas de Smarts Electronics.
1. Escanee el código QR a continuación para descargar la aplicación ProNFC
Métodos de descarga para dispositivos iOS:
＊ Los usuarios de iOS pueden descargarlo a través del enlace del código QR (Figura 1)
＊ Busque el nombre de la aplicación ProNFC en la App Store (Figura 2)
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
