Fuente de alimentación para controlador LED de línea delgada, de 12 V-54 V, corriente constante, 0-10 V, regulable, 20 W, para luces LED.

Fuente de alimentación para controlador LED de línea delgada, de 12 V-54 V, corriente constante, 0-10 V, regulable, 20 W, para luces LED.

Este Fuente de alimentación LED ultradelgada regulable de 0 a 10 V capa Cuenta con función de aislamiento de señal de 0-10 V. Incorpora un módulo de programación inteligente NFC que permite ajustar los parámetros de potencia y configurar códigos de dirección mediante NFCAPP. Cumple con las normativas internacionales de seguridad en iluminación. 7 años de garantía.

Especificación

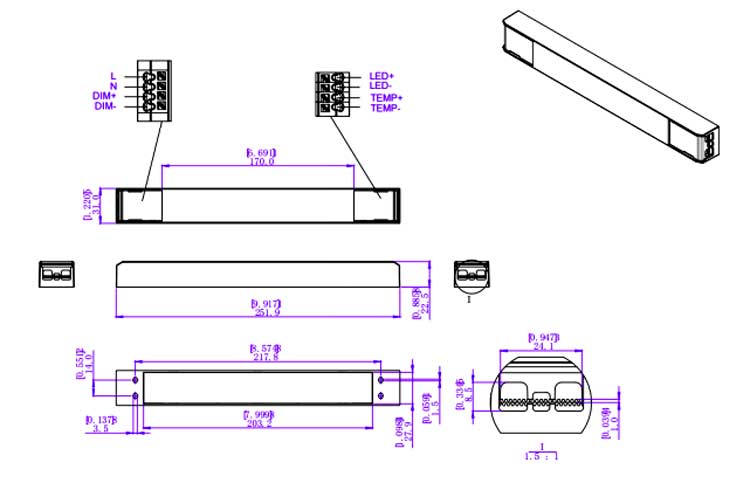

Especificación mecánica

Recomendación de MCB ：

Nota ：

[si !supportLists] 1. [fin si] Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de la temperatura ambiente máxima de 50 ℃.

[si !supportLists] 2. [fin si] El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.

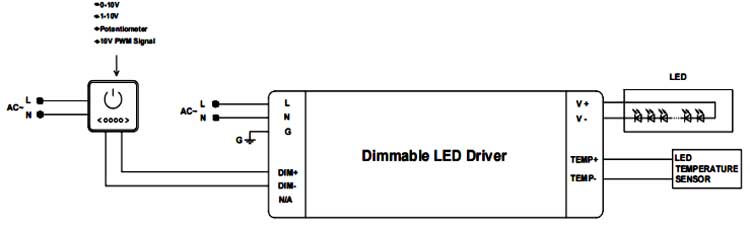

Diagrama de conexión de atenuación

Nota ：

[si !supportLists] 1. [fin si] El nombre del modelo SMT-DI0 2 0W 070 -CD PAG significa que no hay detección de temperatura de la lámpara, por lo que no hay cableado correspondiente para el controlador LED.

2. El nombre del modelo SMT-DI0 2 0W 070 -CD PAG -T significa que hay detección de temperatura de la lámpara.

Función NFC:

Aplicación ProNFC	Dispositivos portátiles NFC	Descargar para iOS	Descargar para Android

Ajuste ligeramente la corriente de salida mediante NFC

La corriente de salida se puede leer y escribir mediante un dispositivo móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) cerca del área de señal NFC del controlador LED regulable.

Establezca la dirección fácilmente mediante NFC

La dirección se puede leer y escribir mediante un dispositivo móvil con la aplicación NFC establecida o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) cerca del área de señal NFC del controlador LED regulable.

Operación de atenuación

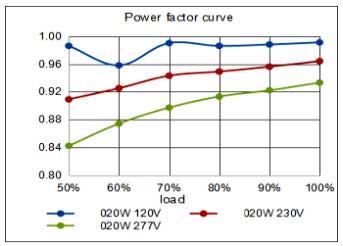

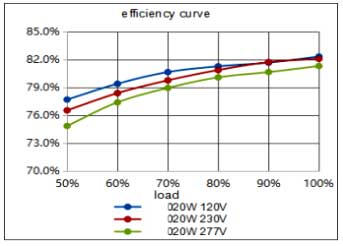

mi eficiencia Curva ( eficiencia contra carga de salida) :	Curva del factor de potencia(Factor de potencia v s carga de salida) ：	Curva de reducción ( Potencia de salida VS Ambiente TEMPERATURA ) ：

1. Para prolongar su vida útil, consulte la curva de reducción y reduzca la potencia según la temperatura.

2. La corriente de salida del controlador LED debe seleccionarse según la corriente nominal de la lámpara y la temperatura ambiente. Normalmente, recomendamos reservar una cierta corriente de salida para la fuente de alimentación.

Cantidad de carga para extender la vida útil del controlador LED.

Curva de reducción de temperatura de la lámpara ：

[si !supportLists] 1. [fin si] Esta figura muestra la curva de protección cuando el modelo recomendado del sensor de temperatura de la lámpara es NCP18XH103J03RB(muRata) y los parámetros de protección de temperatura externa en la APP

son predeterminados de fábrica.

[si !supportLists] 2. [fin si] Si los modelos de termistores no son NCP18XH103J03RB(muRata), verifique los parámetros relevantes de protección de temperatura de la lámpara en la aplicación.

[si !supportLists] 3. [fin si] Si el sensor de temperatura de la lámpara no está conectado, mantenga los parámetros de la sección de protección de temperatura de la lámpara en la APLICACIÓN como predeterminados y mantenga los cables alejados de cuerpos activos.
