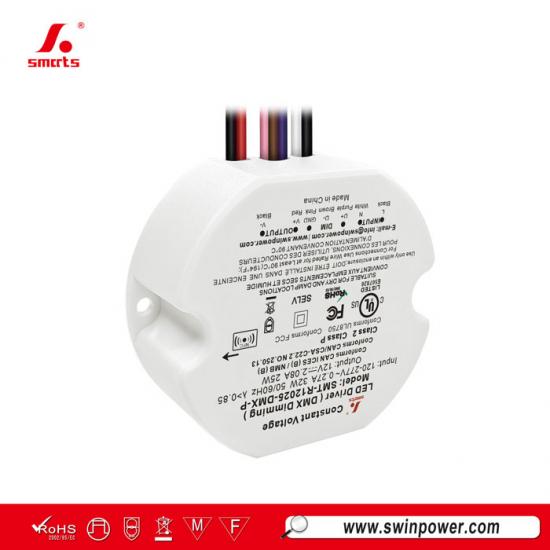

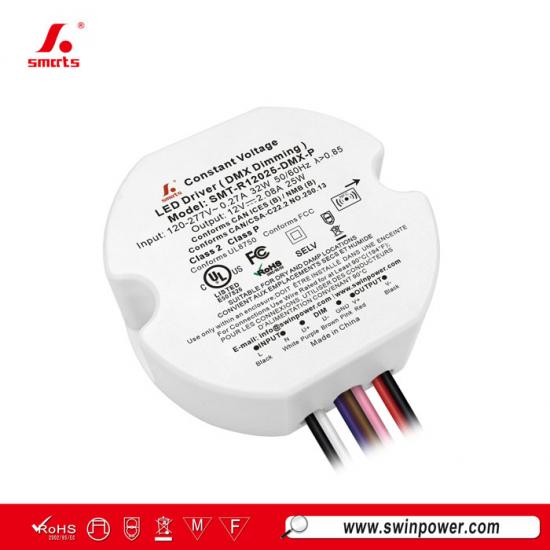

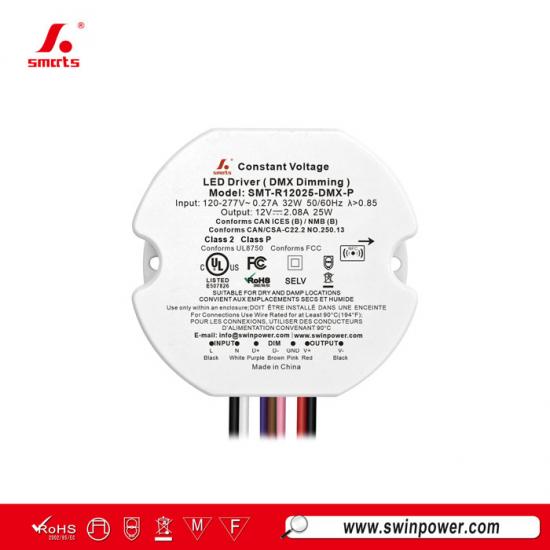

Controlador regulable DMX de forma redonda y tamaño pequeño de 12 V/24 V y 25 W para iluminación LED.
EsteFuente de alimentación LED regulable DMX de 25 WFunciona en modo de voltaje constante e incorpora corrección activa del factor de potencia (PFC). Ofrece una eficiencia de hasta el 87 % e incluye múltiples protecciones contra cortocircuitos, sobretemperatura y sobrecarga. Cuenta con una garantía de 7 años.
Especificación
| Modelo | SMT-R12025-DMX-P | SMT-R24025-DMX-P | SMT-R36025-DMX-P | |
| Certificado | UL/cUL/CE/UKCA/SELV/ROHS/REACH | |||
| Producción | Voltaje nominal de CC | 12V | 24V | 48V |
| Tolerancia de voltaje | ±3% | ±2% | ±2% | |
| Regulación de carga | ±2% | ±1% | ±1% | |
| Regulación de voltaje | ±0,5% | |||
| Corriente nominal | 2.08A | 1.04A | 0,52A | |
| Potencia nominal | 25W | |||
| Excederse | 10% | 5% | 5% | |
| Aporte | Rango de voltaje | 220-240 V CA (UE) y 120-277 V CA (EE. UU.) | ||
| Rango de frecuencia | 47 - 63 Hz | |||
| Factor de potencia a plena carga | 0,98 a 120 VCA 0,93 a 230 VCA 0,88 a 277 VCA | |||
| THD (típico) a plena carga | ≤6% a 120 VCA ≤10% a 230 VCA ≤13% a 277 VCA | |||
| Eficiencia a plena carga | 81,2% a 120 VCA 82,4% a 230 VCA 82% a 277 VCA |
85,4% a 120 V CA 86,4% a 230 VCA 86% a 277 VCA |
86,5% a 120 V CA 87% a 230 VCA 86% a 277 VCA |
|
| Corriente alterna (máx.) | 0,26A | |||
| Corriente de irrupción (típica) | 2,28 A, 35 µs al 50 % de Ipico 120 VCA 3,92 A, 50 µs al 50 % de Ipico 230 VCA 4,68 A, 40 µs a 50 % de Ipico, 277 VCA |
|||
| Corriente de fuga | ||||
| Protección | Cortocircuito | Desactiva la tensión de salida y se recupera automáticamente una vez eliminada la condición de fallo. | ||
| Sobrecarga | Modo de hipo del 105 % al 110 %, se recupera automáticamente una vez eliminada la condición de fallo. | |||
| Temperatura elevada | Cuando la temperatura ambiente supera los 50 °C ± 5 °C, la salida se apaga. | |||
| Ambiente | Trabajo TEMP. | -40~+50℃ (ver curva de reducción de potencia a continuación) | ||
| Humedad de trabajo | 20 - 90% HR sin condensación | |||
| Almacenamiento TEM, Humedad | -40 - +80℃, 10 - 95% HR sin condensación | |||
| coeficiente de temperatura | ±0,03 %/℃ (0 - 50℃) | |||
| Vibración | 10 ~ 500 Hz, 2G, 10 minutos/ciclo, ejes X, Y, Z, 72 minutos cada uno. | |||
| Seguridad y compatibilidad electromagnética (CEM) | Normas de seguridad | EN61347-1; EN61347-2-13 UL8750; CAN/CSA-C22.2 N.° 250.13 |
||
| Tensión de resistencia | I/PO/P: 3,75 kV CA (UE) I/PO/P: 1,88 kV CA (EE. UU.) |
|||
| Resistencia al aislamiento | I/PO/P: 100 MΩ / 500 V CC / 25 ℃ / 70 % HR | |||
| Inmunidad EMC | EN61547; EN61000-4-2,3,4,5,6,11 La FCC/ICES no solicita esta prueba. |
|||
| Emisión EMC | EN55015; EN61000-3-2,3 FCC Parte 15 Subparte B |
|||
| Prueba de inmunidad Surge | Línea de alimentación de CA: Modo diferencial 2 kV | |||
| Otros | Peso neto | 0,138 kg | ||
| Dimensión | 69,4*62,9*24,0 mm (Φ*Ancho*Alto) | |||
| Embalaje | 385*290*190mm 80pcs/CTN | |||
| Notes | 1. Unless otherwise specified, all specifications are measured at 230V input, rated load, and 25℃ ambient temperature. 2. Default states: Output voltage level is level 1. (see below NFC voltage regulation level table) Output frequency is 4KHZ. The dimming curve is a logarithmic curve. |
|||
|
|
 |
 |
 |

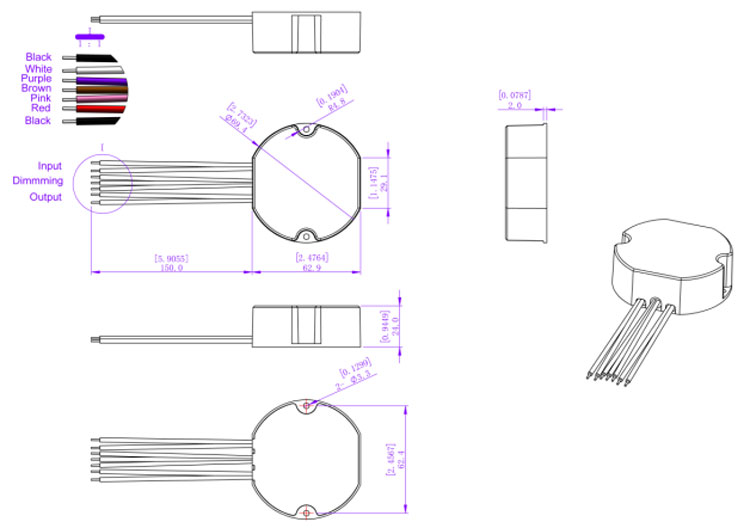

Mechanical Specification
| When the input voltage is 120Vac, the number of LED Driver matched by circuit breakers is as follows: | ||
| MCB Type | Level | The number of LED Driver |
| C type(breaking capacity:6KA) |
10A | 23 |
| 13A | 30 | |
| 16A | 38 | |
| 20A | 47 | |
| 25A | 59 | |
| When the input voltage is 230Vac, the number of LED Driver matched by circuit breakers is as follows: | ||
| MCB Type | Level | The number of LED Driver |
| C type(breaking capacity:6KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 87 | |
| 25A | 109 | |
| When the input voltage is 277Vac, the number of LED Driver matched by circuit breakers is as follows: | ||
| MCB Type | Level | The number of LED Driver |
| C type(breaking capacity:6KA) |
10A | 49 |
| 13A | 64 | |
| 16A | 79 | |
| 20A | 99 | |
| 25A | 124 | |
Note：
1. The above quantities of the led drivers connected on the Type C is recommended base on the maximum ambient temperature is 50 °C.
2. The breaker should be selected according to the input rated voltage, input rated current, ambient temperature, and trip characteristic curve.
| American wire gauge | |
| Input wire | 1015 2*18 AWG 0.824mm2\Black(L),White(N) |
| Output wire | 1015 2*22 AWG 0.326mm2\Red(V+),Black(V-) |
| Dimming electroni wire | 1015 2*22 AWG 0.326mm2\Purple(DIM+),Pink(DIM-) |
Dimming Operation
NFC function
 |
 |
 |
 |
|
ProNFC APP |
NFC Handheld devices |
IOS Download |
Android Download |
Adjust output voltage slightly by NFC
The output voltage can be read and written by a mobile with ProNFC APP or NFC handheld device (NFC read & write device: NFC-RW)
by close to the NFC signal area of the Dimmable LED driver.
| NFC voltage regulation level | ||||||||||
| level 1 | level 2 | level 3 | level 4 | level 5 | level 6 | level 7 | level 8 | level 9 | level 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
Set Address easily by NFC
La dirección se puede leer y escribir mediante un teléfono móvil con la aplicación Set NFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) al acercarlo al área de señal NFC del controlador LED regulable.
Productos relacionados
|
EsteFuente de alimentación LED regulable DALI-2 de 25 WFunciona en modo de voltaje constante y cuenta con un rango de voltaje de entrada universal de 120 a 277 VCA, lo que lo hace adecuado para instalaciones de iluminación LED inteligentes en interiores.
Modelo: SMT-R12025-DP2-P Voltaje de entrada:120-277 V CA
Modo de atenuación: atenuable dali-2
|
