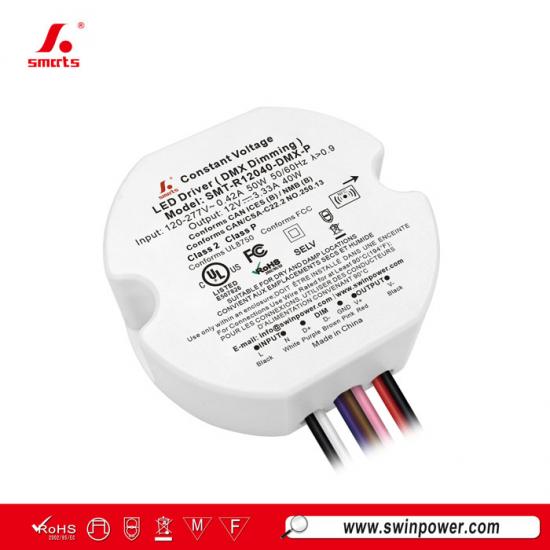

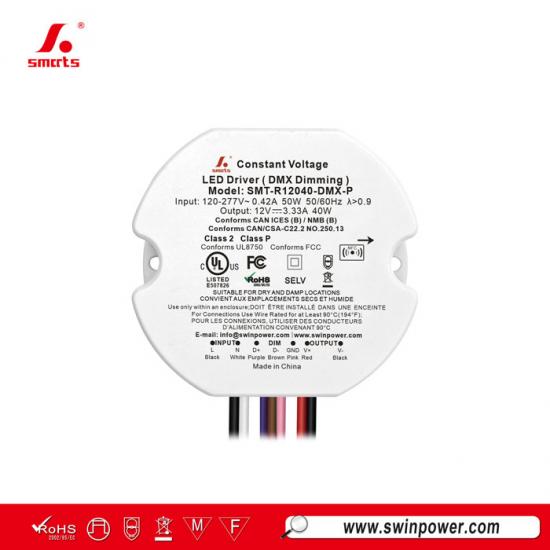

Fuente de alimentación LED regulable DMX de forma redonda de 120v-277vac 36W 40W para interiores
El smartspower 36W/40W fuente de alimentación LED regulablecuenta con un diseño compacto para una instalación rápida y sencilla, lo que la hace ideal para proyectos de iluminación LED de interiores en espacios reducidos. Ofrece una regulación suave, estable y sin parpadeos. Respaldada por una garantía de 7 años.
Especificación
| Modelo | SMT-R12036-DMX-P | SMT-R24040-DMX-P | |
| Certificado | UL pendiente / CE / UKCA / SELV / ROHS / REACH | ||
| Salida | Voltaje nominal de CC | 12V | 24V |
| Tolerancia de voltaje | ±3% | ±2% | |
| Regulación de carga | ±2% | ±1% | |
| Regulación de voltaje | ±0.5% | ||
| Corriente nominal | 3A | 1.67A | |
| Potencia nominal | 36W | 40W | |
| Sobretensión transitoria | 10% | 5% | |
| Entrada | Rango de voltaje | 220-240VAC(EU) & 120-277VAC(US) | |
| Rango de frecuencia | 47 - 63Hz | ||
| Factor de potencia @ carga completa | >0.9 | ||
| THD(Típ.) @ carga completa | ≤8%@120VAC ≤10%@230VAC ≤12%@277VAC | ||
| Eficiencia @ carga completa |
79%@120VAC 80.5%@230VAC 80.5%@277VAC |
83.5%@120VAC 85%@230VAC 85%@277VAC |
|
| Corriente CA (Máx.) | 0.42A | ||
| Corriente de irrupción (Típ.) |
1.96A, 54us @50%Ipeak 120VAC 3.61A, 54us @50%Ipeak 230VAC 4.46A, 54us @50%Ipeak 277VAC |
||
| Corriente de fuga | |||
| Protección | Cortocircuito | Apaga la tensión de salida, se recupera automáticamente después de eliminarse la condición de fallo. | |
| Sobrecarga | Modo Hiccup del 105%~110%, se recupera automáticamente después de eliminarse la condición de fallo. | ||
| Sobretemperatura | Cuando la temperatura ambiente supera los 50 °C ±5 °C, la salida se apaga. | ||
| Entorno | Temperatura de funcionamiento | -40~+50℃ (consulte la curva de reducción de potencia a continuación) | |
| Humedad de funcionamiento | 20 - 90%RH sin condensación | ||
| Temperatura de almacenamiento, humedad | -40 - +80℃,10 - 95% RH sin condensación | ||
| Coeficiente de temperatura | ±0.03%/℃(0 - 50℃) | ||
| Vibración | 10 ~ 500Hz, 2G 10 minutos/ciclo, ejes X Y Z 72 minutos cada uno | ||
| Seguridad y EMC | Normas de seguridad |
EN61347-1; EN61347-2-13 UL8750; CAN/CSA-C22.2 No.250.13 |
|
| Tensión soportada |
I/P-O/P:3.75KVAC (EU) I/P-O/P: 1.88KVAC (US) |
||
| Resistencia de aislamiento | E/S-E/S:100MΩ / 500VDC / 25℃ / 70% HR | ||
| Inmunidad EMC | EN61547; EN61000-4-2,3,4,5,6,11 FCC/ICES no requieren esta prueba. |
||
| Emisión EMC | EN55015; EN61000-3-2,3 FCC Parte 15 Subparte B |
||
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV | ||
| Otros | Peso neto | 0.193KG | |
| Dimensiones | 74.4*66.4*24.0mm (Φ*An*Al) | ||
| Embalaje | 385*290*190mm 80pcs/CTN | ||
| Notas | 1. A menos que se especifique lo contrario, todas las especificaciones se miden con una entrada de 230V, carga nominal y temperatura ambiente de 25℃. 2. Estados predeterminados: El nivel de voltaje de salida es el nivel 1. (consulte la tabla de niveles de regulación de voltaje NFC a continuación) La frecuencia de salida es de 4KHZ. La curva de atenuación es una curva logarítmica. |
||
|
|
 |
 |
 |

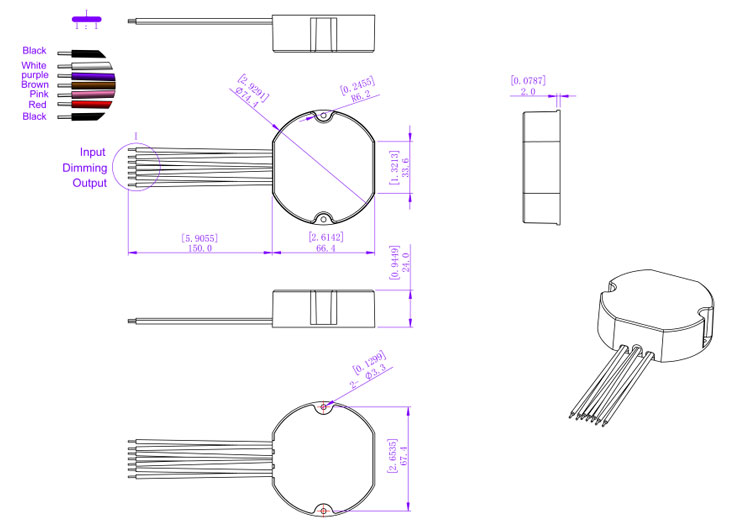

Especificación mecánica
| Cuando el voltaje de entrada es de 120Vac, el número de controladores LED compatibles con interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C (capacidad de corte 6KA) |
10A | 23 |
| 13A | 30 | |
| 16A | 38 | |
| 20A | 47 | |
| 25A | 59 | |
| Cuando el voltaje de entrada es de 230 Vca, el número de controladores LED compatibles con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C (capacidad de corte 6 KA) |
10 A | 43 |
| 13 A | 56 | |
| 16 A | 69 | |
| 20 A | 87 | |
| 25 A | 109 | |
| Cuando el voltaje de entrada es de 277 Vca, el número de controladores LED compatibles con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C (capacidad de corte 6 KA) |
10 A | 49 |
| 13 A | 64 | |
| 16 A | 79 | |
| 20 A | 99 | |
| 25 A | 124 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados al Tipo C se recomiendan basándose en una temperatura ambiente máxima de 50 °C.
2. El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de cable estadounidense | |
| Cable de entrada | 1015 2*18 AWG 0.824 mm²\Negro (L), Blanco (N) |
| Cable de salida | 1015 2*22 AWG 0.326mm2\Rojo(V+),Negro(V-) |
| Cable electrónico de atenuación | 1015 2*22 AWG 0.326mm2\Morado(DIM+),Rosa(DIM-) |
Operación de atenuación
Función NFC
 |
 |
 |
 |
|
Aplicación ProNFC |
Dispositivos portátiles NFC |
Descarga para IOS |
Descarga para Android |
Ajuste ligeramente del voltaje de salida mediante NFC
El voltaje de salida se puede leer y escribir mediante un móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW)
acercándolo al área de señal NFC del controlador LED regulable.
| Nivel de regulación de voltaje NFC | ||||||||||
| nivel 1 | nivel 2 | nivel 3 | nivel 4 | nivel 5 | nivel 6 | nivel 7 | nivel 8 | nivel 9 | nivel 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
Establezca la dirección fácilmente mediante NFC
La dirección se puede leer y escribir mediante un móvil con la aplicación Set NFC APP o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) acercándolo al área de señal NFC del controlador LED regulable.
