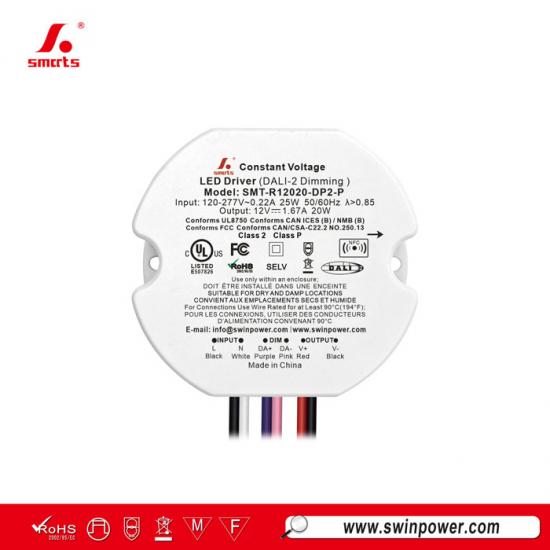

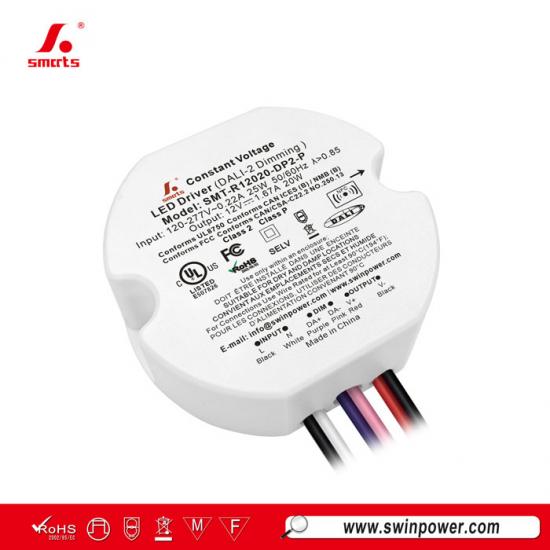

Controlador LED regulable de voltaje constante DALI-2 con forma redonda de 20W 12V/24V para iluminación LED
Este DALI-2 fuente de alimentación LED regulable de voltaje constantey cuenta con una excelente impermeabilización y ofrece una atenuación suave, estable y sin parpadeos en un rango de 0,1 %–100 %. Viene con una garantía excepcional de 7 años.
Especificación
| Modelo | SMT-R12020-DP2-P | SMT-R24020-DP2-P | SMT-R48020-DP2-P | |
| Certificado | UL pendiente / CE / UKCA / SELV / ROHS / REACH | |||
| Salida | Voltaje nominal de CC | 12V | 24V | 48V |
| Tolerancia de voltaje | ±3% | ±2% | ±2% | |
| Regulación de carga | ±2% | ±1% | ±1% | |
| Regulación de voltaje | ±0.5% | |||
| Corriente nominal | 1.67A | 0.83A | 0.42A | |
| Potencia nominal | 20W | |||
| Sobretensión | 10% | 5% | 5% | |
| Entrada | Rango de voltaje | 220-240VAC(EU) & 120-277VAC(US) | ||
| Rango de frecuencia | 47 - 63Hz | |||
| Factor de potencia @ carga completa | 0.97@120VAC 0.92@230VAC 0.84@277VAC | |||
| THD (típ.) @ carga completa | ≤10%@120VAC ≤12%@230VAC ≤15%@277VAC | |||
| Eficiencia @ carga completa | 82%@120VAC 82.5%@230VAC 82%@277VAC |
85.5%@120VAC 86%@230VAC 85.5%@277VAC |
86%@120VAC 86%@230VAC 85%@277VAC |
|
| Corriente CA (máx.) | 0.22A | |||
| Corriente de irrupción (típ.) | 2.28A, 35us @50%Ipeak 120VAC 3.92A, 50us @50%Ipeak 230VAC 4.68A, 40us @50%Ipeak 277VAC |
|||
| Corriente de fuga | ||||
| Protección | Cortocircuito | Apaga la tensión de salida, se recupera automáticamente después de eliminar la condición de falla. | ||
| Sobrecarga | Modo Hiccup de 105%~110%, se recupera automáticamente después de eliminar la condición de falla. | |||
| Sobretemperatura | Cuando la temperatura ambiente supera los 50 °C ±5 °C, la salida se apaga. | |||
| Entorno | TEMP. de funcionamiento | -40~+50℃ (consulte la curva de reducción de carga a continuación) | ||
| Humedad de funcionamiento | 20 - 90%HR sin condensación | |||
| TEMP. de almacenamiento, humedad | -40 - +80℃, 10 - 95% HR sin condensación | |||
| Coeficiente de TEMP. | ±0.03%/℃(0 - 50℃) | |||
| Vibración | 10 ~ 500Hz, 2G 10 minutos/ciclo, ejes X Y Z 72 minutos cada uno | |||
| Seguridad y EMC | Normas de seguridad | EN61347-1; EN61347-2-13 UL8750; CAN/CSA-C22.2 No.250.13 |
||
| Tensión soportada | I/P-O/P:3.75KVAC (UE) I/P-O/P: 1.88KVAC (EE. UU.) |
|||
| Resistencia de aislamiento | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% HR | |||
| Inmunidad EMC | EN61547; EN61000-4-2,3,4,5,6,11 FCC/ICES no requieren esta prueba. |
|||
| Emisión EMC | EN55015; EN61000-3-2,3 FCC Parte 15 Subparte B |
|||
| Prueba de inmunidad contra sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV | |||
| Otros | Peso neto | 0.138KG | ||
| Dimensiones | 69.4*62.9*24.0mm (Φ*An*Al) | |||
| Embalaje | 385*290*190mm 80 unidades/CTN | |||
| Notas | 1. Salvo que se especifique lo contrario, todas las especificaciones se miden con una entrada de 230V, carga nominal y temperatura ambiente de 25℃. 2. Estados predeterminados: El nivel de tensión de salida es el nivel 1. (consulte la tabla de niveles de regulación de tensión NFC a continuación) La frecuencia de salida es de 4KHZ. La curva de atenuación es una curva logarítmica. |
|||
|
|
 |
 |
 |

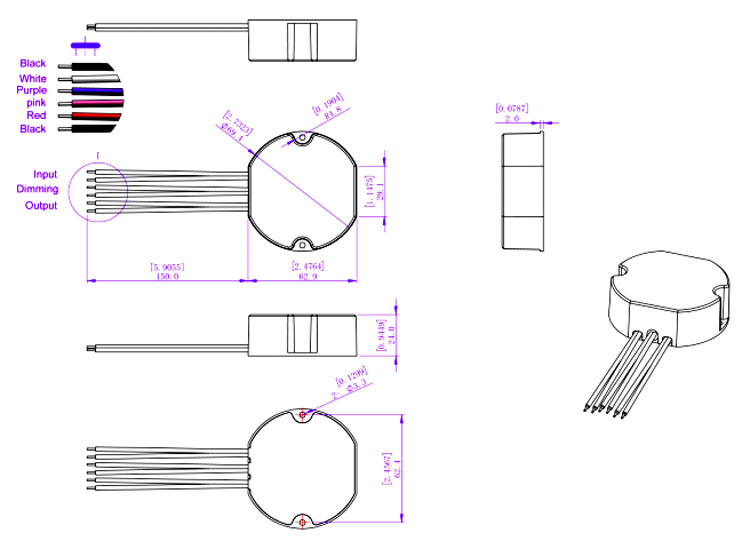

Especificación mecánica
| Cuando la tensión de entrada es de 120Vac, el número de controladores LED compatibles con interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C (capacidad de interrupción nominal:6KA) |
10A | 55 |
| 13A | 71 | |
| 16A | 88 | |
| 20A | 110 | |
| 25A | 138 | |
| Cuando la tensión de entrada es de 230Vac, el número de controladores LED compatibles con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C (capacidad de corte 6KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 86 | |
| 25A | 108 | |
| Cuando la tensión de entrada es de 277Vac, el número de controladores LED compatibles con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C (capacidad de corte 6KA) |
10A | 152 |
| 13A | 197 | |
| 16A | 243 | |
| 20A | 304 | |
| 25A | 380 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan basándose en que la temperatura ambiente máxima es de 50 °C.
2. El disyuntor debe seleccionarse según la tensión nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| Calibre de cable estadounidense | |
| Cable de entrada | 1015 2*18 AWG 0.824mm2\Negro(L),Blanco(N) |
| Cable de salida | 1015 2*22 AWG 0.326mm2\Rojo(V+),Negro(V-) |
| Cable electrónico de regulación de intensidad | 1015 2*22 AWG 0.326mm2\Morado(DIM+),Rosa(DIM-) |
Funcionamiento de regulación de intensidad
Diagrama de conexión para regulador DALI:
Diagrama de conexión para sistema DALI:
Función NFC
 |
 |
 |
 |
|
Aplicación ProNFC |
Dispositivos portátiles NFC |
Descarga para IOS |
Descarga para Android |
Ajustar ligeramente la tensión de salida mediante NFC
La tensión de salida se puede leer y escribir mediante un móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW)
acercándolo al área de señal NFC del controlador LED regulable.
| Nivel de regulación de tensión NFC | ||||||||||
| nivel 1 | nivel 2 | nivel 3 | nivel 4 | nivel 5 | nivel 6 | nivel 7 | nivel 8 | nivel 9 | nivel 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
Establezca la dirección fácilmente mediante NFC
La dirección se puede leer y escribir mediante un móvil con la aplicación Set NFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) acercándolo al área de señal NFC del controlador LED regulable.
Productos relacionados
|
Este fuente de alimentación LED regulable TRIAC de 20 W cuenta con un diseño de carcasa de plástico que es compacto, ligero y fácil de instalar. Ofrece una excelente compatibilidad con la mayoría de los reguladores TRIAC del mercado, garantizando una regulación suave y estable, y viene con una amplia garantía de 7 años.
Modelo: SMT-R12020-VT-P Voltaje de entrada: 100-277Vac
Modo de regulación: regulable mediante triac
|
