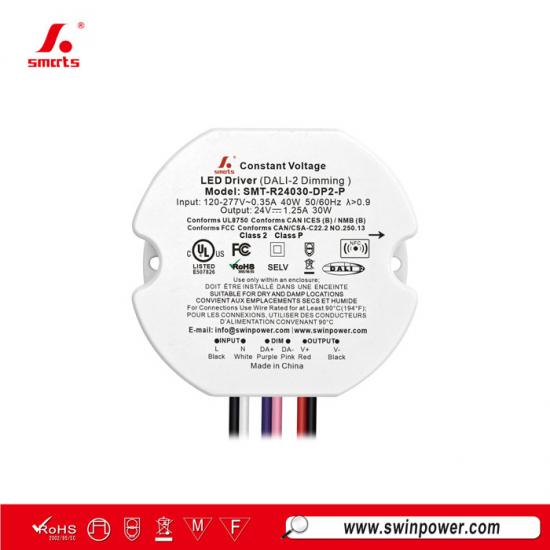

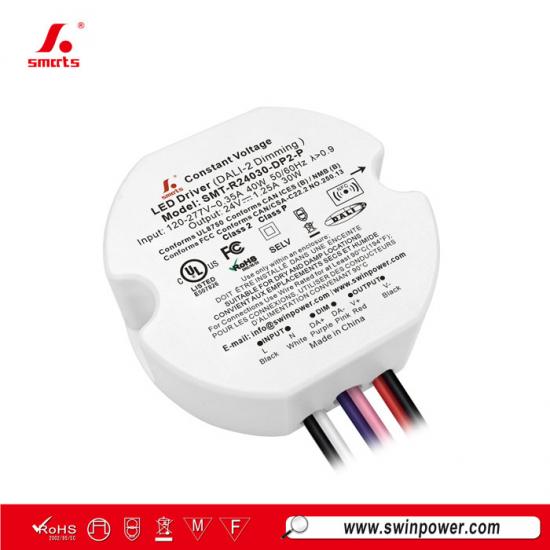

Controlador LED de voltaje constante regulable DALI-2 de forma redonda 24V 30W para tira LED
Este compacto DALI-2 fuente de alimentación LED regulable cuenta con ajuste de voltaje de salida y configuración de dirección mediante aplicación NFC, lo que la hace ideal para proyectos de iluminación LED inteligente en interiores. Cumple con las normas mundiales de seguridad de iluminación y viene con una garantía ampliada de 7 años.
Especificaciones
| Modelo | SMT-R24030-DP2-P | |
| Certificado | UL pendiente / CE / UKCA / SELV / ROHS / REACH | |
| Salida | Voltaje nominal de CC | 24V |
| Tolerancia de voltaje | ±2% | |
| Regulación de carga | ±1% | |
| Regulación de voltaje | ±0.5% | |
| Corriente nominal | 1.25A | |
| Potencia nominal | 30W | |
| Sobreimpulso | 5% | |
| Entrada | Rango de voltaje | 220-240VAC(EU) & 120-277VAC(US) |
| Rango de frecuencia | 47 - 63Hz | |
| Factor de potencia a carga completa | >0.98@120VAC >0.95@230VAC >0.89@277VAC | |
| THD (típ.) a carga completa | ≤8%@120VAC ≤10%@230VAC ≤12%@277VAC | |
| Eficiencia a carga completa | 85.5%@120VAC 86.5%@230VAC 86%@277VAC | |
| Corriente CA (máx.) | 0.29A | |
| Corriente de irrupción (típ.) | 2.08A, 54us @50%Ipeak 120VAC 3.76A, 55us @50%Ipeak 230VAC 4.48A, 53us @50%Ipeak 277VAC |
|
| Corriente de fuga | ||
| Protección | Cortocircuito | Apaga la tensión de salida, se recupera automáticamente después de eliminarse la condición de falla. |
| Sobrecarga | Modo Hiccup del 105%~110%, se recupera automáticamente después de eliminarse la condición de falla. | |
| Sobretemperatura | Cuando la temperatura ambiente supera los 50°C±5°C, la salida se apaga. | |
| Entorno | Temperatura de funcionamiento | -40~+50℃ (consulte la curva de reducción de potencia a continuación) |
| Temperatura de la carcasa (Tc) | 90℃ | |
| Humedad de funcionamiento | 20 - 90%HR sin condensación | |
| Temperatura de almacenamiento, humedad | -40 - +80℃,10 - 95% HR sin condensación | |
| Coeficiente de temperatura | ±0.03%/℃(0 - 50℃) | |
| Vibración | 10 ~ 500Hz, 2G 10 minutos/ciclo, ejes X Y Z 72 minutos cada uno | |
| Seguridad y EMC | Normas de seguridad |
EN61347-1; EN61347-2-13 UL8750; CAN/CSA-C22.2 No.250.13 |
| Tensión soportada |
I/P-O/P:3.75KVAC (UE) I/P-O/P: 1.88KVAC (EE. UU.) |
|
| Resistencia de aislamiento | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% HR | |
| Inmunidad EMC |
EN61547; EN61000-4-2,3,4,5,6,11 FCC/ICES no requieren esta prueba. |
|
| Emisión EMC |
EN55015; EN61000-3-2,3 FCC Parte 15 Subparte B |
|
| Prueba de inmunidad contra sobretensiones | Línea de alimentación de CA: Modo diferencial 2 kV | |
| Otros | Peso neto | 0.193KG |
| Dimensión | 74.4*66.4*24.0mm (Φ*W*H) | |
| Embalaje | 385*290*190mm 80uds/CTN | |
| Notas | 1. Salvo que se especifique lo contrario, todas las especificaciones se miden con una entrada de 230V, carga nominal y una temperatura ambiente de 25℃. 2. Estados predeterminados: El nivel de tensión de salida es el nivel 1. (consulte la tabla de niveles de regulación de tensión NFC a continuación) La frecuencia de salida es de 4KHZ. La curva de atenuación es una curva logarítmica. |
|
|
|
 |
 |
 |
Especificación mecánica
| Cuando la tensión de entrada es de 120Vac, el número de controladores LED adaptados por interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C (capacidad de corte 6KA) |
10A | 55 |
| 13A | 71 | |
| 16A | 88 | |
| 20A | 110 | |
| 25A | 138 | |
| Cuando la tensión de entrada es de 230Vac, el número de controladores LED adaptados por interruptores automáticos es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C (capacidad de corte 6KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 86 | |
| 25A | 108 | |
| Cuando el voltaje de entrada es de 277 VCA, el número de controladores LED compatibles con los disyuntores es el siguiente: | ||
| Tipo de MCB | Nivel | Número de controladores LED |
| Tipo C (capacidad de corte 6 kA) |
10A | 152 |
| 13A | 197 | |
| 16A | 243 | |
| 20A | 304 | |
| 25A | 380 | |
Nota：
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan basándose en que la temperatura ambiente máxima es de 50 °C.
2. El interruptor automático debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
| calibre de cable estadounidense | |
| cable de entrada | 1015 2*18 AWG 0.824mm2\Negro(L), Blanco(N) |
| cable de salida | 1015 2*22 AWG 0.326mm2\Rojo(V+), Negro(V-) |
| cable electrónico de regulación de intensidad | 1015 2*22 AWG 0.326mm2\Morado(DIM+), Rosa(DIM-) |
Operación de regulación de intensidad
Diagrama de conexión para regulador DALI:
Diagrama de conexión para sistema DALI:
Función NFC
 |
 |
 |
 |
|
Aplicación ProNFC |
Dispositivos portátiles NFC |
Descarga para IOS |
Descarga de Android |
Ajuste ligeramente el voltaje de salida mediante NFC
El voltaje de salida se puede leer y escribir mediante un móvil con la aplicación ProNFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW)
acercándolo al área de señal NFC del controlador LED regulable.
| Nivel de regulación de voltaje NFC | ||||||||||
| nivel 1 | nivel 2 | nivel 3 | nivel 4 | nivel 5 | nivel 6 | nivel 7 | nivel 8 | nivel 9 | nivel 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
Configurar fácilmente la dirección mediante NFC
La dirección puede leerse y escribirse mediante un móvil con la aplicación Set NFC o un dispositivo portátil NFC (dispositivo de lectura y escritura NFC: NFC-RW) al acercarlo al área de señal NFC del controlador LED regulable.
Productos relacionados
|

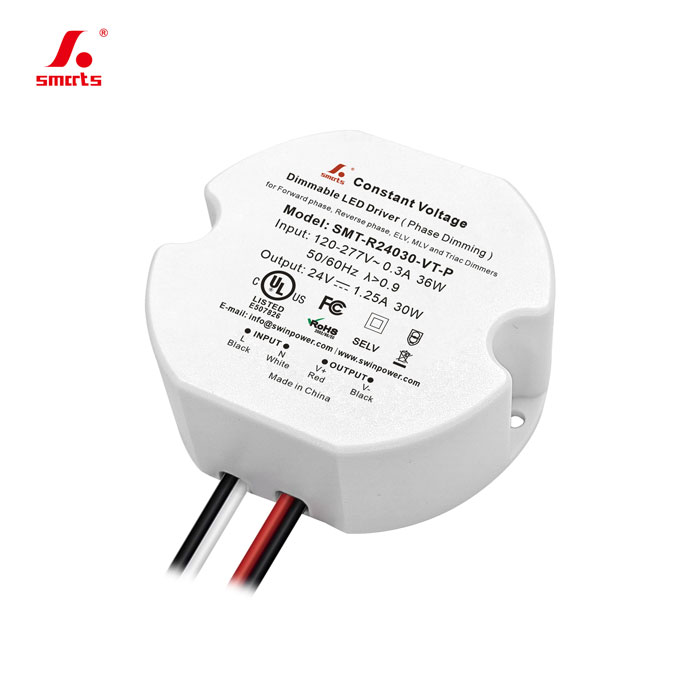

Este fuente de alimentación LED regulable por TRIAC de 30W y 24Vcuenta con una carcasa de plástico redonda diseñada para una excelente disipación del calor. Su tamaño compacto permite una instalación rápida y sencilla, lo que la hace ideal para proyectos de iluminación LED inteligente.
